TCS ISH3030 Montageanleitung Seite 2

Mittels ZIT3030 können Innenstation ISH3030 und ISW3030 als Tischgerät aufgestellt
werden.

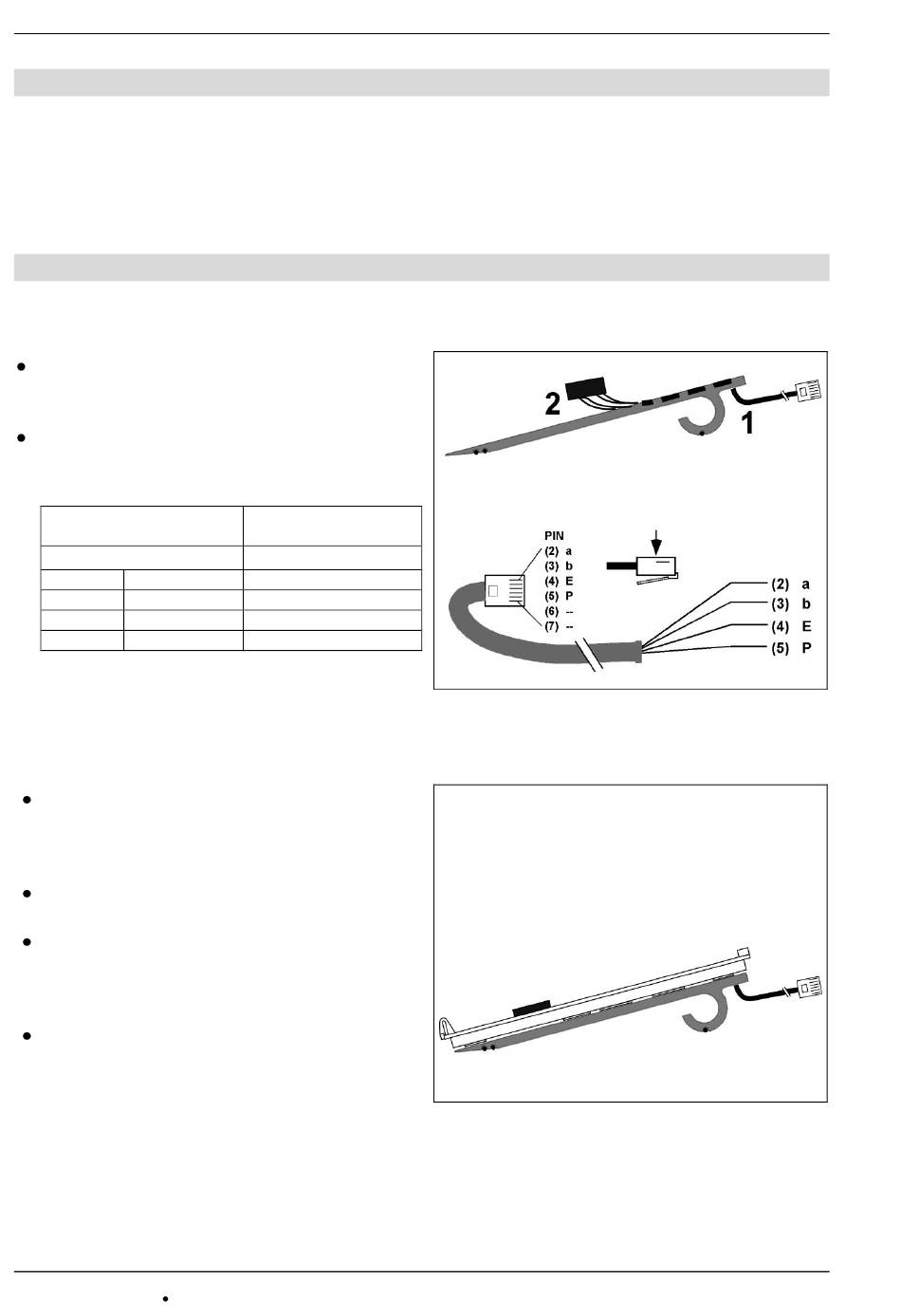

1. Anschlusskabel anschließen
Führen Sie die Adern des Anschlusskabels
von hinten nacheinander durch die Kabel-
durchführung des Tischständers (1).
Schließen Sie die Adern an der Anschluss-
klemme an (siehe auch Montageanleitung
Innenstation) (2).
Adern
Stecker PIN-Nr.
2 weiß
3 schwarz
4 rot
5 grün
2. Unterschale befestigen
Führen Sie die Anschlussklemme durch
die Einführungsöffnung der Unterschale
der Innenstation und stecken Sie sie an
der richtigen Position auf.
Ziehen Sie das Anschlusskabel vorsichtig
nach hinten heraus, um es zu straffen.
Legen Sie das Anschlusskabel in die Nut
im Tischständer ein. Achten Sie darauf,
dass das Kabel beim Festschrauben nicht
eingeklemmt wird.
Befestigen Sie die Unterschale mit den 3
mitgelieferten Linsenkopfschrauben
M4 x 5 auf dem Tischständer.
