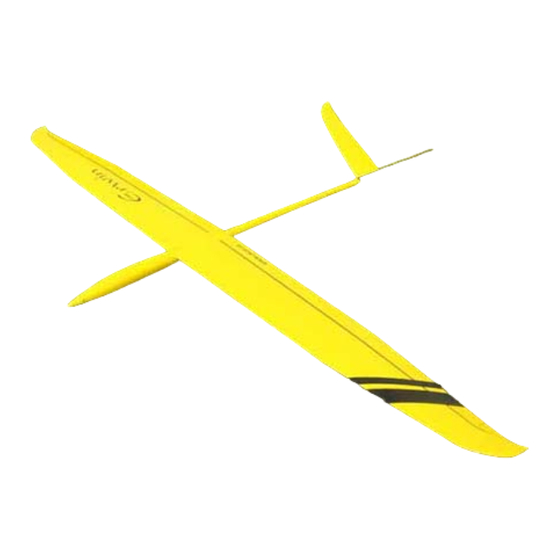

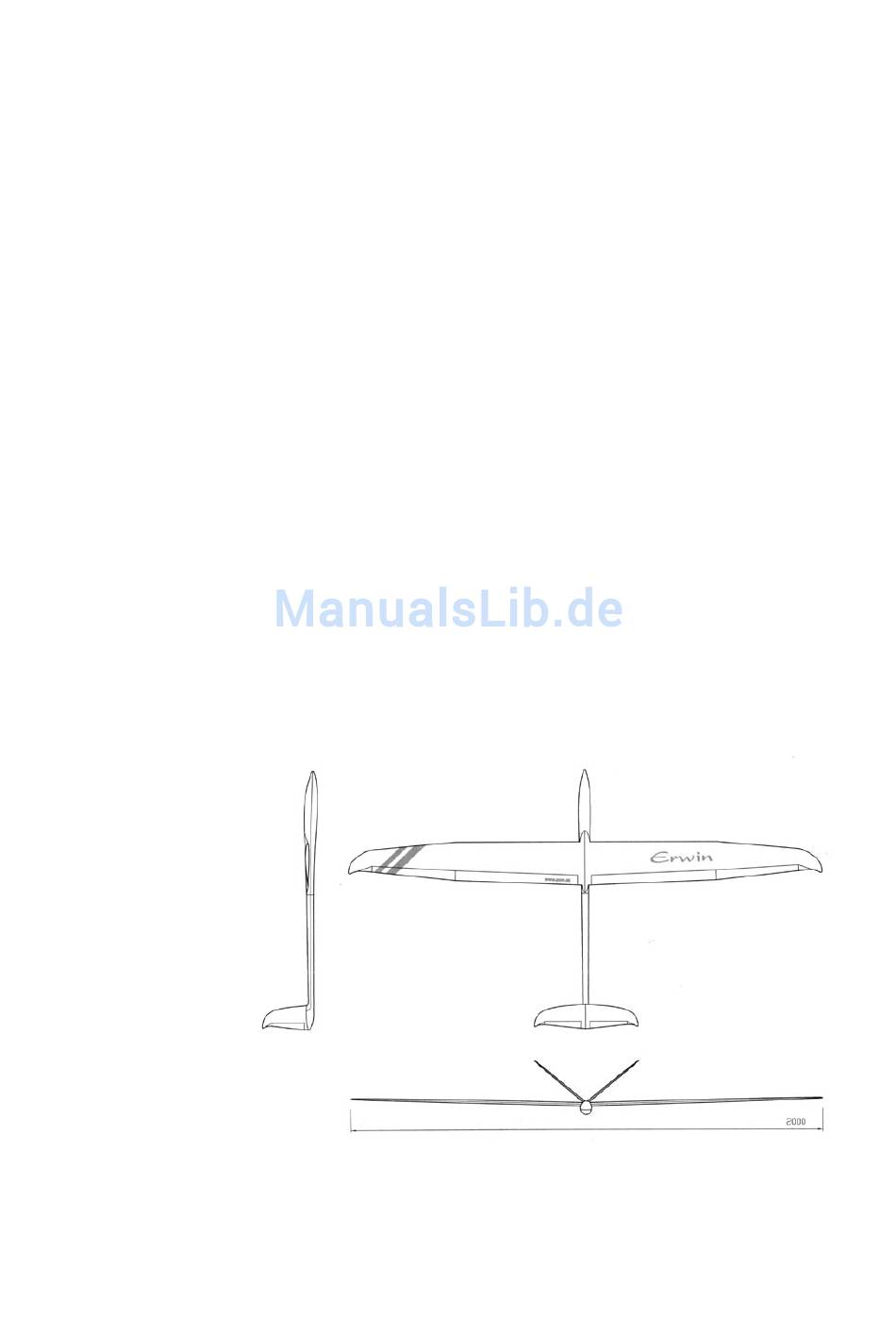

Erwin Bauanleitung
www.pcm.at
Technische Daten:
Spannweite [mm]:
Fluggewicht [g]:
Flächenbelastung [g/dm
Profil:
Streckung:
Steuerung:
Bauweise:
Rumpf
Fläche / Leitwerk
2
]:
HQW/1,5/7mod-gestrakt
mit Kohle-Rovings verstärkt
CFK/GFK–Schalenkonstruktion ohne Stützstoff
GFK-Schläuche als Holmstege
BAUANLEITUNG
September 2013
2045
1300-1600
44,0-54,2
13,54
H/S/Q/W
CFK/GFK
CFK-Holmgurte
ERWIN
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCM Erwin
Inhaltszusammenfassung für PCM Erwin
- Seite 1 Erwin Bauanleitung September 2013 Technische Daten: Spannweite [mm]: 2045 Fluggewicht [g]: 1300-1600 Flächenbelastung [g/dm 44,0-54,2 Profil: HQW/1,5/7mod-gestrakt Streckung: 13,54 Steuerung: H/S/Q/W Bauweise: Rumpf CFK/GFK mit Kohle-Rovings verstärkt Fläche / Leitwerk CFK/GFK–Schalenkonstruktion ohne Stützstoff CFK-Holmgurte GFK-Schläuche als Holmstege BAUANLEITUNG ERWIN www.pcm.at...
-
Seite 2: Inhaltsverzeichnis
Erwin Bauanleitung September 2013 INHALT DATEN 1. Bausatz – Inhalt 2. Was brauche ich zusätzlich 3. Elektronische Ausstattung 4. Einstelldaten FERTIGSTELLEN DES MODELLS 5. Leitwerk 6. Rumpf verkleben 7. Anlageneinbau 8. Tragfläche 9. Antenneneinbau VOR DEM FLUG 10. Ballastsystem 11. Flächenbefestigung 12. -
Seite 3: Daten
Erwin Bauanleitung September 2013 DATEN 1. Bausatz – Inhalt Rumpf, zweigeteilt Tragfläche, zweigeteilt V-Leitwerk Servoabdeckungen für Tragfläche, 4 Stk. Schubstangen für Höhenruderanlenkung Balsaspant für Schubstangen-Führung Kugelköpfe für Höhenruderanlenkung Ruderhebel, 4 Stk. Servobrett Montagebrett für Servobrett Schraube für Leitwerksbefestigung Dekorfolie (nur bei unlackiertem Modell) -
Seite 4: Einstelldaten
Mit 60% Dual Rate ist der Erwin ruhig und elegant zu fliegen. Wölbklappen sollen zu den Querrudern zuschaltbar sein: In der Thermik kurbelt der Erwin am besten nur mit Querrudern, beim Kunstflug fliegt er mit beiden Rudern. Für schöne Rollen wird die Differenzierung weggeschalten. -
Seite 5: Fertigstellen Des Modells
Erwin Bauanleitung September 2013 FERTIGSTELLUNG DES MODELLS 5. Leitwerk Die Bohrungen zur Befestigung am Rumpf sind fertig vorbereitet. Für die Anlenkung werden zwei Alu- bzw. Messinghebel mit eingeklebten Kugelköpfen in die Höhenruder geklebt. Die Klebestelle sollte möglichst nahe am Drehpunkt des Ruders, also nahe dem Silikonscharnier sitzen. -
Seite 6: Rumpf Verkleben
Rumpfachse kontrolliert werden, damit das Leitwerk auch symmetrisch auf dem Rumpf sitzt. Dazu werden Leitwerk und Tragfläche auf den Rumpf aufgeschraubt. Dann schaut man von vorne auf den Erwin und senkt langsam das Heck langsam ab, bis die Spitzen des Leitwerks hinter der Nasenleiste verschwinden. -
Seite 7: Anlageneinbau
Erwin Bauanleitung September 2013 7. Anlageneinbau Um das Trägerbrett für Akkus und Empfänger im Rumpf befestigen zu können, muss das Montagebrett im Rumpf eingeklebt werden. Dazu werden zunächst ein bzw. zwei deckungsgleiche Schraublöcher beiden Brettern gebohrt. Montagebrett werden Einschlagmuttern geschlagen. Das Trägerbrett wird mit Schrauben am Montagebrett befestigt,... - Seite 8 Erwin Bauanleitung September 2013 Gängigkeit Aluminium-Schubstangen verbessern, können die Rohre der Rumpfform entsprechend leicht gebogen werden. Auf diese Weise lassen sich die Rohre im Balsa-Spant leichter bewegen und man gewinnt etwas Platz im Bereich des Servobretts. Da sich die Tragfläche im Fall eines Crashs möglicherweise vom Rumpf löst, müssen die Kabel, die aus dem Empfänger...
- Seite 9 Erwin Bauanleitung September 2013 Um den Flieger im aufgebauten Zustand einfach bedienen zu können, schlagen wir vor, Schalter, Ladebuchse und Scanbuchse auf einem kleinen Brettchen zu montieren. Fertig montierter Schalter Buchsen Rumpfaussenseite www.pcm.at...
-
Seite 10: Tragfläche
Erwin Bauanleitung September 2013 8. Tragfläche Die Anlenkung erfolgt quer durch die Tragfläche zum Anlenkhebel im Ruder. Für den leichteren Ein- und Ausbau der Servos kann man sich eine Halterung aus Sperrholz bauen. Z.B. aus zwei Sperrholzteilen für Servo Hitec HS-125MG …... - Seite 11 Erwin Bauanleitung September 2013 Vor dem Einkleben der Hebel im Ruder muss ein Schlitz in der Länge von etwa 10-15 mm in das Ruder gefräst werden. Die kleineren Hebel werden in den Querklappen, die größeren in den Wölbklappen eingeklebt. Die Hebel werden mit UHU 300 endfest (vorzugsweise mit Baumwollflocken eingedickt) großzügig eingeklebt.
- Seite 12 Erwin Bauanleitung September 2013 Für die Steckerverbindung zum Rumpf gibt es zwei Möglichkeiten: Entweder man führt aus jeder Fläche jeweils ein Kabel, Kabellänge ca. 20cm (siehe Foto), und verbindet die Tragfläche mit 2 Steckern am Rumpf. Für die Zugentlastung empfehlen wir, eine Schnur an Wurzelrippe und Stecker zu befestigen, die kürzer als das...
-
Seite 13: Antenneneinbau
Erwin Bauanleitung September 2013 9. Antennen-Einbau Für einen ungestörten Empfang muss ein Teil der Antenne außerhalb des Kohle-Fliegers geführt werden. Eine Möglichkeit dafür ist, am Ende des Rumpfs einen 450mm langen Stahldraht in Flugrichtung zu befestigen, an dem die Antenne weitergeführt wird. -
Seite 14: Vor Dem Flug
10. Das Ballastsystem Durch entsprechendes Variieren der Flächenverbinder kann das Fluggewicht verändert werden. Erwin kann bei schwachen Bedingungen mit einem CFK- Verbinder geflogen werden. Beim Flächenverbinder hat man die Wahl zwischen einem CFK- Stab und einem Stahlstab je nach Wetterbedingung. -
Seite 15: Flächenbefestigung
Achtung, Erwin ist hitze-empfindlich! Das Aufheizen des Modells sollte daher unbedingt vermieden werden. Deshalb: Lasst Erwin nicht im Auto liegen, wenn die Sonne das Auto stark aufheizt. Legt ihn nicht lange in die pralle Sonne. Verstaut Fläche und Leitwerk in Schutztaschen, wenn ihr nicht fliegt. - Seite 16 Erwin Bauanleitung September 2013 www.pcm.at...
