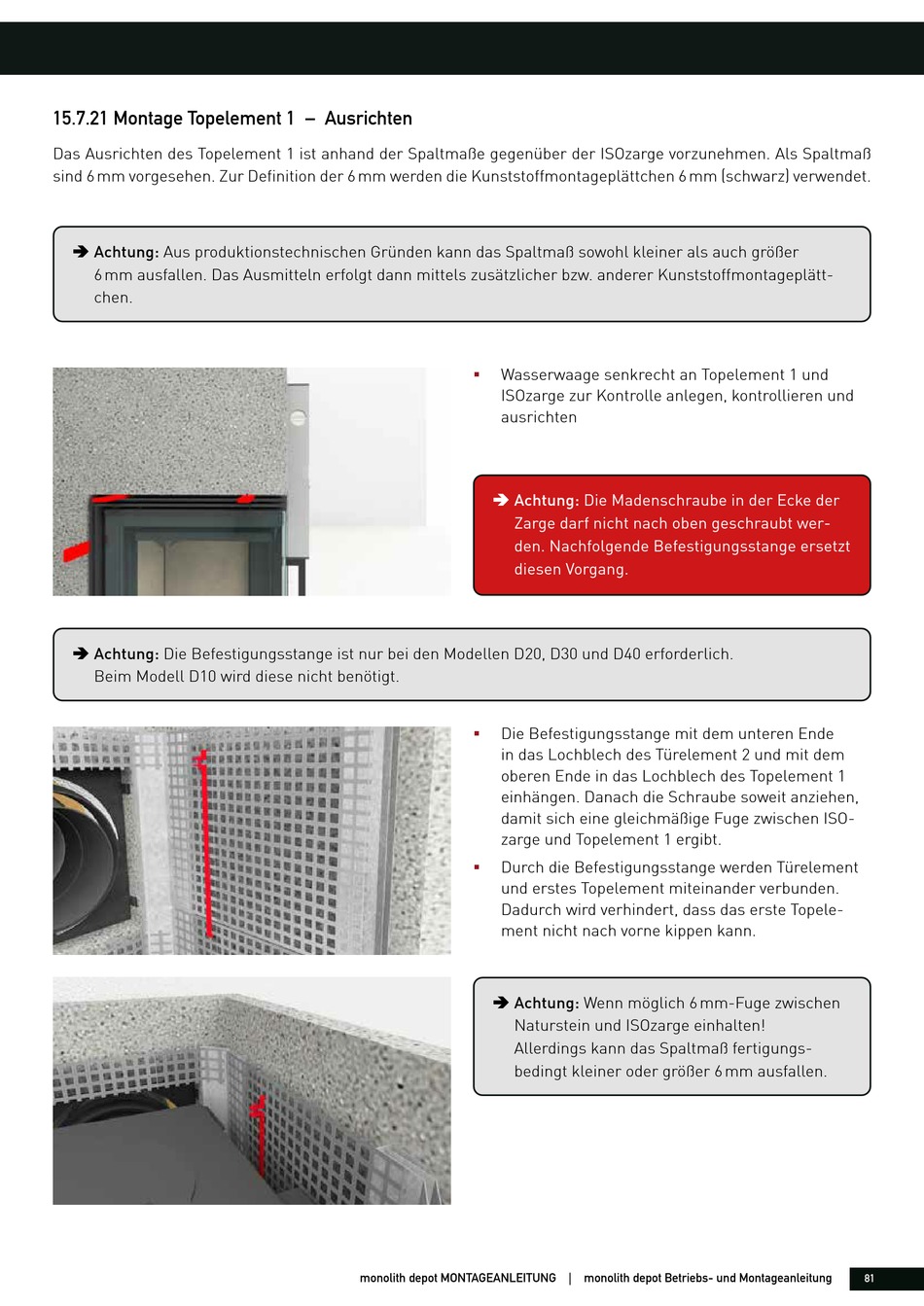

15.7.21 Montage Topelement 1 – Ausrichten
Das Ausrichten des Topelement 1 ist anhand der Spaltmaße gegenüber der ISOzarge vorzunehmen. Als Spaltmaß
sind 6 mm vorgesehen. Zur Definition der 6 mm werden die Kunststoffmontageplättchen 6 mm (schwarz) verwendet.
Ä Achtung: Aus produktionstechnischen Gründen kann das Spaltmaß sowohl kleiner als auch größer
6 mm ausfallen. Das Ausmitteln erfolgt dann mittels zusätzlicher bzw. anderer Kunststoffmontageplätt-
chen.
Ä Achtung: Die Befestigungsstange ist nur bei den Modellen D20, D30 und D40 erforderlich.
Beim Modell D10 wird diese nicht benötigt.
Wasserwaage senkrecht an Topelement 1 und
ƒ
ISOzarge zur Kontrolle anlegen, kontrollieren und
ausrichten
Ä Achtung: Die Madenschraube in der Ecke der
Zarge darf nicht nach oben geschraubt wer-
den. Nachfolgende Befestigungsstange ersetzt
diesen Vorgang.
Die Befestigungsstange mit dem unteren Ende
ƒ
in das Lochblech des Türelement 2 und mit dem
oberen Ende in das Lochblech des Topelement 1
einhängen. Danach die Schraube soweit anziehen,
damit sich eine gleichmäßige Fuge zwischen ISO-
zarge und Topelement 1 ergibt.
Durch die Befestigungsstange werden Türelement
ƒ
und erstes Topelement miteinander verbunden.
Dadurch wird verhindert, dass das erste Topele-
ment nicht nach vorne kippen kann.
Ä Achtung: Wenn möglich 6 mm-Fuge zwischen
Naturstein und ISOzarge einhalten!
Allerdings kann das Spaltmaß fertigungs-
bedingt kleiner oder größer 6 mm ausfallen.
monolith depot MONTAGEANLEITUNG | monolith depot Betriebs- und Montageanleitung
81
