15. 7. 16 Montage Basiselement 1 - Ausrichten - monolith D10 Betriebs- Und Montageanleitung

monolith depot MONTAGEANLEITUNG

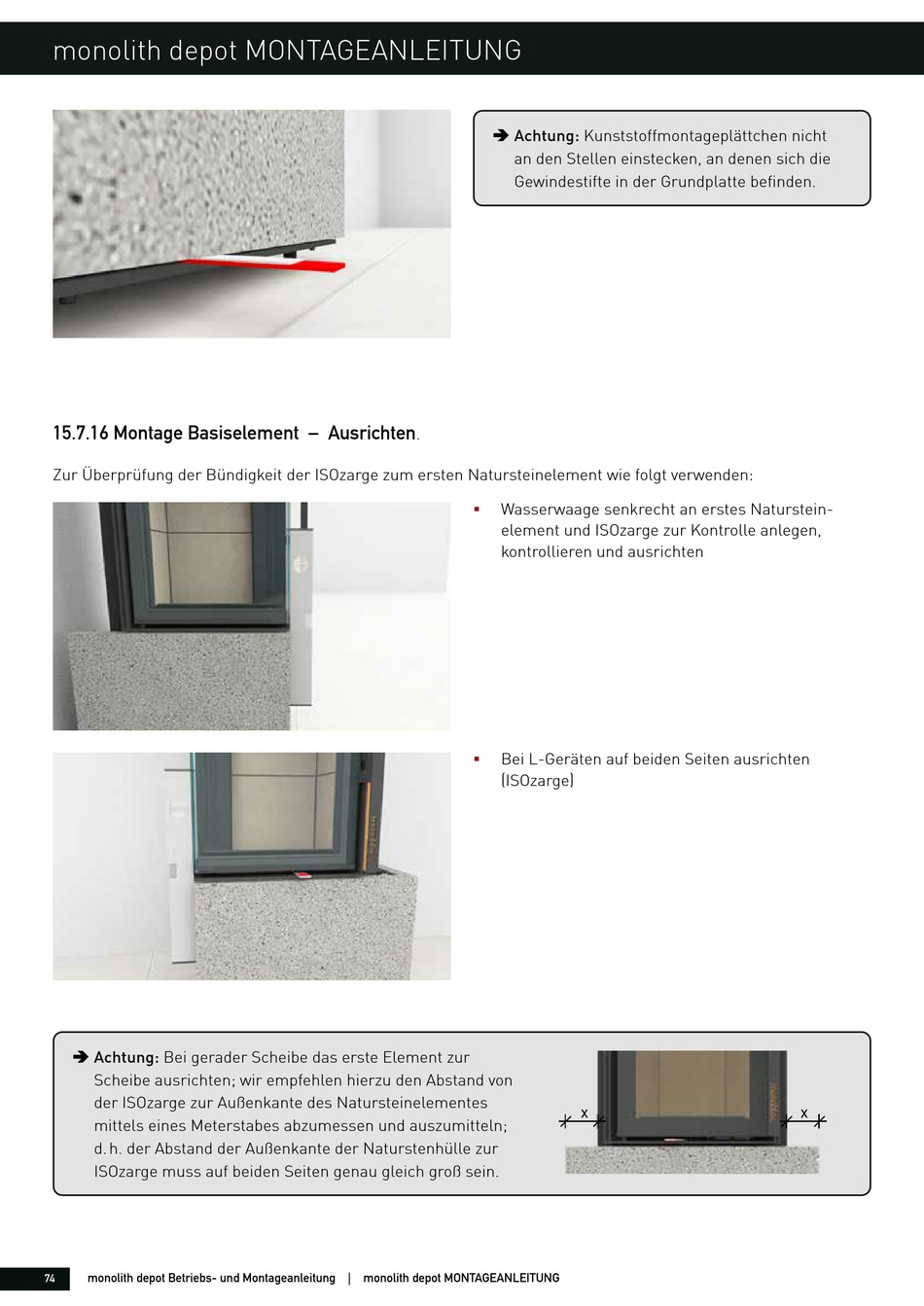

15.7.16 Montage Basiselement – Ausrichten
Zur Überprüfung der Bündigkeit der ISOzarge zum ersten Natursteinelement wie folgt verwenden:
Ä Achtung: Bei gerader Scheibe das erste Element zur
Scheibe ausrichten; wir empfehlen hierzu den Abstand von
der ISOzarge zur Außenkante des Natursteinelementes
mittels eines Meterstabes abzumessen und auszumitteln;
d. h. der Abstand der Außenkante der Naturstenhülle zur
ISOzarge muss auf beiden Seiten genau gleich groß sein.
monolith depot Betriebs- und Montageanleitung | monolith depot MONTAGEANLEITUNG
74
Ä Achtung: Kunststoffmontageplättchen nicht
an den Stellen einstecken, an denen sich die
Gewindestifte in der Grundplatte befinden.
.
Wasserwaage senkrecht an erstes Naturstein-
ƒ
element und ISOzarge zur Kontrolle anlegen,
kontrollieren und ausrichten
Bei L-Geräten auf beiden Seiten ausrichten
ƒ
(ISOzarge)
