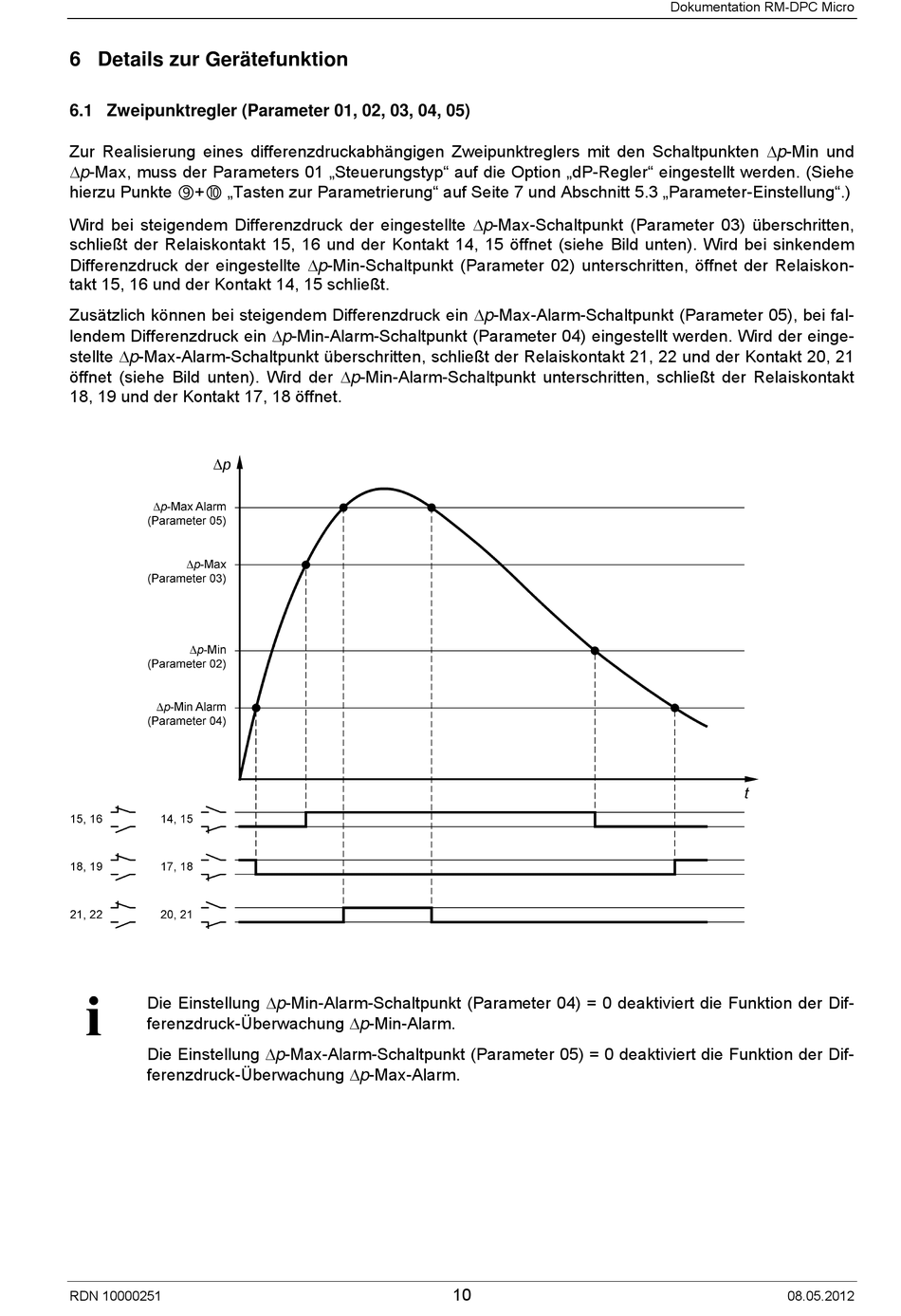

6 Details zur Gerätefunktion
6.1 Zweipunktregler (Parameter 01, 02, 03, 04, 05)
Zur Realisierung eines differenzdruckabhängigen Zweipunktreglers mit den Schaltpunkten p-Min und
p-Max, muss der Parameters 01 „Steuerungstyp" auf die Option „dP-Regler" eingestellt werden. (Siehe
hierzu Punkte
+
„Tasten zur Parametrierung" auf Seite 7 und Abschnitt 5.3 „Parameter-Einstellung".)
Wird bei steigendem Differenzdruck der eingestellte p-Max-Schaltpunkt (Parameter 03) überschritten,
schließt der Relaiskontakt 15, 16 und der Kontakt 14, 15 öffnet (siehe Bild unten). Wird bei sinkendem
Differenzdruck der eingestellte p-Min-Schaltpunkt (Parameter 02) unterschritten, öffnet der Relaiskon-
takt 15, 16 und der Kontakt 14, 15 schließt.
Zusätzlich können bei steigendem Differenzdruck ein p-Max-Alarm-Schaltpunkt (Parameter 05), bei fal-
lendem Differenzdruck ein p-Min-Alarm-Schaltpunkt (Parameter 04) eingestellt werden. Wird der einge-
stellte p-Max-Alarm-Schaltpunkt überschritten, schließt der Relaiskontakt 21, 22 und der Kontakt 20, 21
öffnet (siehe Bild unten). Wird der p-Min-Alarm-Schaltpunkt unterschritten, schließt der Relaiskontakt
18, 19 und der Kontakt 17, 18 öffnet.
Die Einstellung p-Min-Alarm-Schaltpunkt (Parameter 04) = 0 deaktiviert die Funktion der Dif-
ferenzdruck-Überwachung p-Min-Alarm.
Die Einstellung p-Max-Alarm-Schaltpunkt (Parameter 05) = 0 deaktiviert die Funktion der Dif-
ferenzdruck-Überwachung p-Max-Alarm.
RDN 10000251
10
Dokumentation RM-DPC Micro
08.05.2012
