Inhaltszusammenfassung für RECO RM-DPC Micro SensorLine

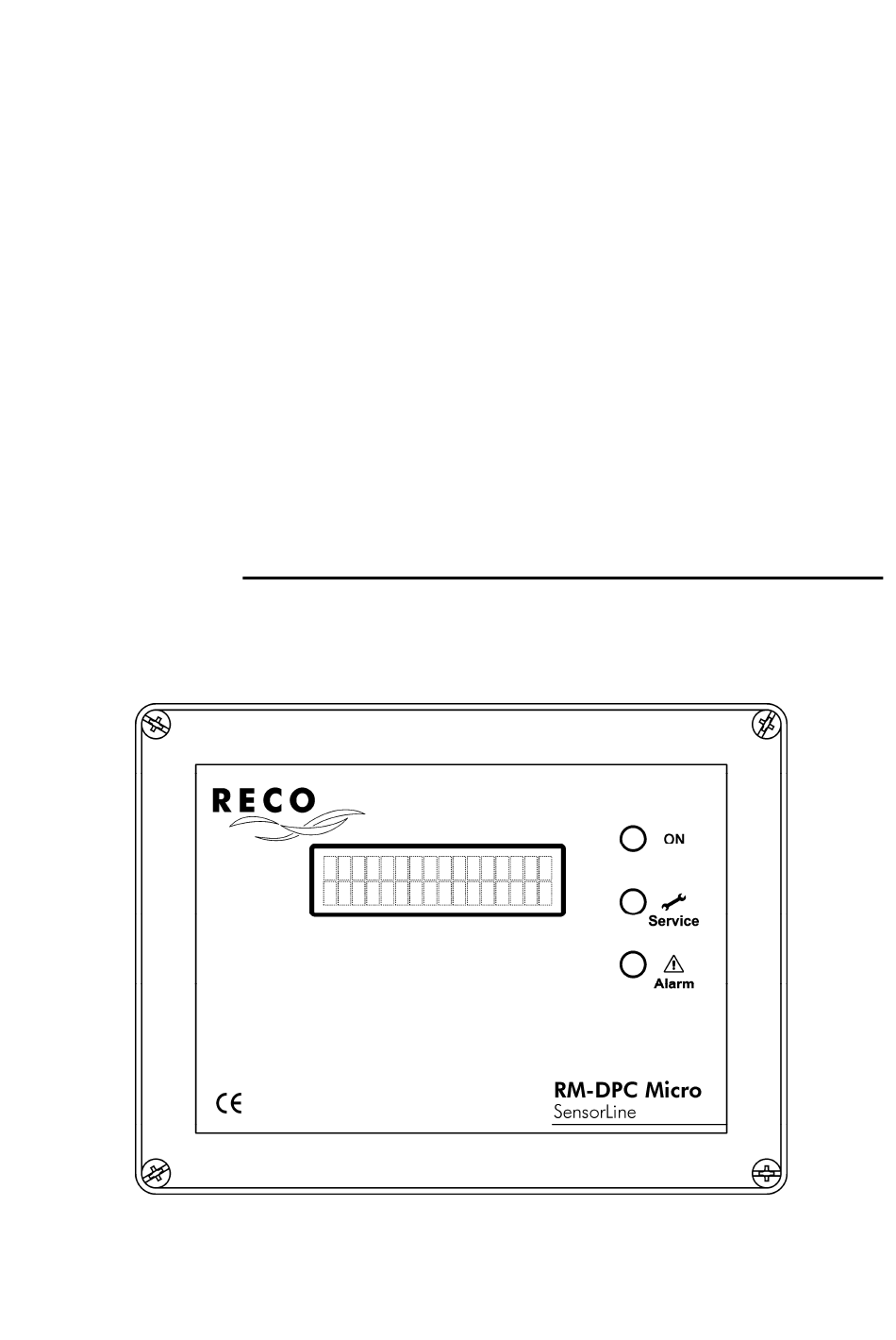

- Seite 1 Betriebs- und Installationsanleitung Differenzdruckwächter RM-DPC Micro SensorLine...
-
Seite 2: Inhaltsverzeichnis
Dokumentation RM-DPC Micro Inhalt 1 Sicherheitshinweise...........................3 2 Gerätebeschreibung..........................3 3 Montage..............................4 4 Installation „step by step“ ..........................4 5 Einstellungen „step by step“ ........................6 5.1 Funktion im Auslieferungszustand....................6 5.2 Anzeige- und Einstellelemente .......................6 5.3 Parameter-Einstellung ........................8 5.4 Parameter-Liste ..........................9 6 Details zur Gerätefunktion........................10 6.1 Zweipunktregler (Parameter 01, 02, 03, 04, 05)................10 6.2 Differenzdruckwächter (Parameter 01, 04, 05) ................11 6.3 Timer-Funktion (Parameter 06, 07, 08) ..................12... -
Seite 3: Sicherheitshinweise
Dokumentation RM-DPC Micro 1 Sicherheitshinweise Der Differenzdruckwächter RM-DPC Micro steht bei Netzanschluss unter lebensgefährlicher elektrischer Spannung. Durch unsachgemäße Installation der angeschlossenen Betriebsmittel können ein Ausfall des Gerätes, schwere Personenschäden oder sogar tödliche Verletzungen verursacht werden. Befolgen Sie daher neben den allgemeinen Sicherheitsregeln für Betriebsmittel in industriellen Stromanlagen insbe- sondere die nachstehenden Punkte: Die Installation des Gerätes darf nur durch qualifiziertes Fachpersonal gemäß... -
Seite 4: Montage
Dokumentation RM-DPC Micro 3 Montage 4 Installation „step by step“ Anschluss Versorgungsspannung RDN 10000251 08.05.2012... - Seite 5 Dokumentation RM-DPC Micro Weitere Anschlüsse Signalkabel dürfen nicht parallel zu Starkstromkabel verlegt werden. Alle belegten Kabelverschraubungen fest anziehen, damit die Kabel fest umschlossen sind und die Schutzart IP-66 gewährleistet ist. Die nicht benutzten Kabelverschraubungen müssen verschlossen oder durch Blindstopfen ersetzt werden.
-
Seite 6: Einstellungen „Step By Step
Dokumentation RM-DPC Micro 5 Einstellungen „step by step“ 5.1 Funktion im Auslieferungszustand Im Auslieferungszustand sind die Funktionen eines differenzdruckabhängigen Zweipunktreglers und ei- ner Differenzdrucküberwachung aktiv. Zweipunktregler: Wird bei steigendem Differenzdruck der p-Max-Schaltpunkt (Werkseinstellung: 900 Pa) überschritten, schließt der Relaiskontakt 15, 16 und der Kontakt 14, 15 öffnet (siehe Punkt Seite 5). - Seite 7 Dokumentation RM-DPC Micro LED „Alarm“ blinkt, wenn einer der folgenden Alarme auftritt: p-Min-Alarm Der eingestellte p-Min-Alarm-Schaltpunkt ist unterschritten (bei der Gerätefunktion p-Regler) bzw. überschritten (bei der Gerätefunktion p-Wächter). p-Max-Alarm (der eingestellte p-Max-Alarm-Schaltpunkt ist überschritten) Tasten zur Parametrierung Parameter-Auswahl: länger als 3 Sekunden drücken.
-
Seite 8: Parameter-Einstellung
Dokumentation RM-DPC Micro 5.3 Parameter-Einstellung Siehe hierzu auch Punkte „Tasten zur Parametrierung“ auf Seite 7. RDN 10000251 08.05.2012... -
Seite 9: Parameter-Liste
Dokumentation RM-DPC Micro 5.4 Parameter-Liste Text im Display Erklärung Werkseinstellung Einstellbereich dP-Regler, 01 01 Steuerungstyp Gerätefunktion dP-Regler dP-Wächter 150 Pa ... p-Min-Schaltpunkt 02 02 dP-min 700 Pa (dP-max - 50 Pa) 200 Pa ... p-Max-Schaltpunkt 03 03 dP-max 900 Pa (dP-max Alarm - 50 Pa) , 100 Pa ... -
Seite 10: Details Zur Gerätefunktion
Dokumentation RM-DPC Micro 6 Details zur Gerätefunktion 6.1 Zweipunktregler (Parameter 01, 02, 03, 04, 05) Zur Realisierung eines differenzdruckabhängigen Zweipunktreglers mit den Schaltpunkten p-Min und p-Max, muss der Parameters 01 „Steuerungstyp“ auf die Option „dP-Regler“ eingestellt werden. (Siehe hierzu Punkte „Tasten zur Parametrierung“... -
Seite 11: Differenzdruckwächter (Parameter 01, 04, 05)
Dokumentation RM-DPC Micro 6.2 Differenzdruckwächter (Parameter 01, 04, 05) Zur Realisierung eines Differenzdruckwächters mit den Schaltpunkten p-Min Alarm (für einen p- Voralarm) und p-Max Alarm, muss der Parameters 01 „Steuerungstyp“ auf die Option „dP-Wächter“ eingestellt werden. (Siehe hierzu Punkte „Tasten zur Parametrierung“... -
Seite 12: Timer-Funktion (Parameter 06, 07, 08)
Dokumentation RM-DPC Micro 6.3 Timer-Funktion (Parameter 06, 07, 08) Über die Timer-Funktion lässt sich, zusätzlich zu der differenzdruckabhängigen Zweipunktregelung, eine zeitgesteuerte Zwangsabreinigung durchführen. Der Timer arbeitet unabhängig von anderen Geräte- Funktionen. Nach Ablauf der eingestellten Zeit „Timer Start“ (Parameter 06), schließt der Relaiskontakt 15, 16 und der ... -
Seite 13: Textmeldungen Im Display
Dokumentation RM-DPC Micro 8 Textmeldungen im Display 8.1 Betriebsmeldungen Display Erklärung Erscheint nach dem Einschalten der Spannung, für ca. 1 Sekunde. In RM-DPC Micro dieser Zeit kann das RM-DPC Micro hochfahren und einen Selbsttest Software #.## durchführen. Anzeige bei Gerätefunktion „dP-Regler“ Regler aktiv #### [Pa] #### aktuell gemessener Differenzdruck... -
Seite 14: Glossar
Dokumentation RM-DPC Micro 9 Glossar Begriff Erklärung Differenzdruck ∆p Differenz der Drücke auf der Rein- und der Rohgasseite des Filters. Gerätefunktion, bei der zwei einstellbare p-Schaltpunkte überwacht Differenzdruckwächter werden. Parametrierung Einstellung der Parameter Servicestunden Unter Parameter 09 „Service-Std.“ eingestelltes Wartungsintervall des Filters in Stunden. -
Seite 15: Technische Daten
Dokumentation RM-DPC Micro 10 Technische Daten RM-DPC 5000 Micro RM-DPC 10000 Micro p-Messbereich Messbereichsendwert einstellbar im Bereich 1000 Pa ... 5000 Pa von 1000 Pa ... 5000 Pa Messbereichsendwert einstellbar in 500-Pa-Schritten in 500-Pa-Schritten im Bereich 5000 Pa ... 10000 Pa Messbereichsendwert einstellbar ohne Zwischenschritte. - Seite 16 Dokumentation RM-DPC Micro Haftungsausschluss Der Inhalt dieser Dokumentation wurde auf Richtigkeit und Vollständigkeit geprüft. Dennoch können Abweichungen nicht ausge- schlossen werden, so dass für die vollständige Übereinstimmung keine Gewähr übernommen wird. Änderungen sind jederzeit mög- lich. RDN 10000251 08.05.2012...
