Gira System 2000 Gebrauchsanweisung Seite 2

System 2000 Tronic-Schalt-Einsatz
GIRA
Info
Gebrauchsanweisung
Anschluss

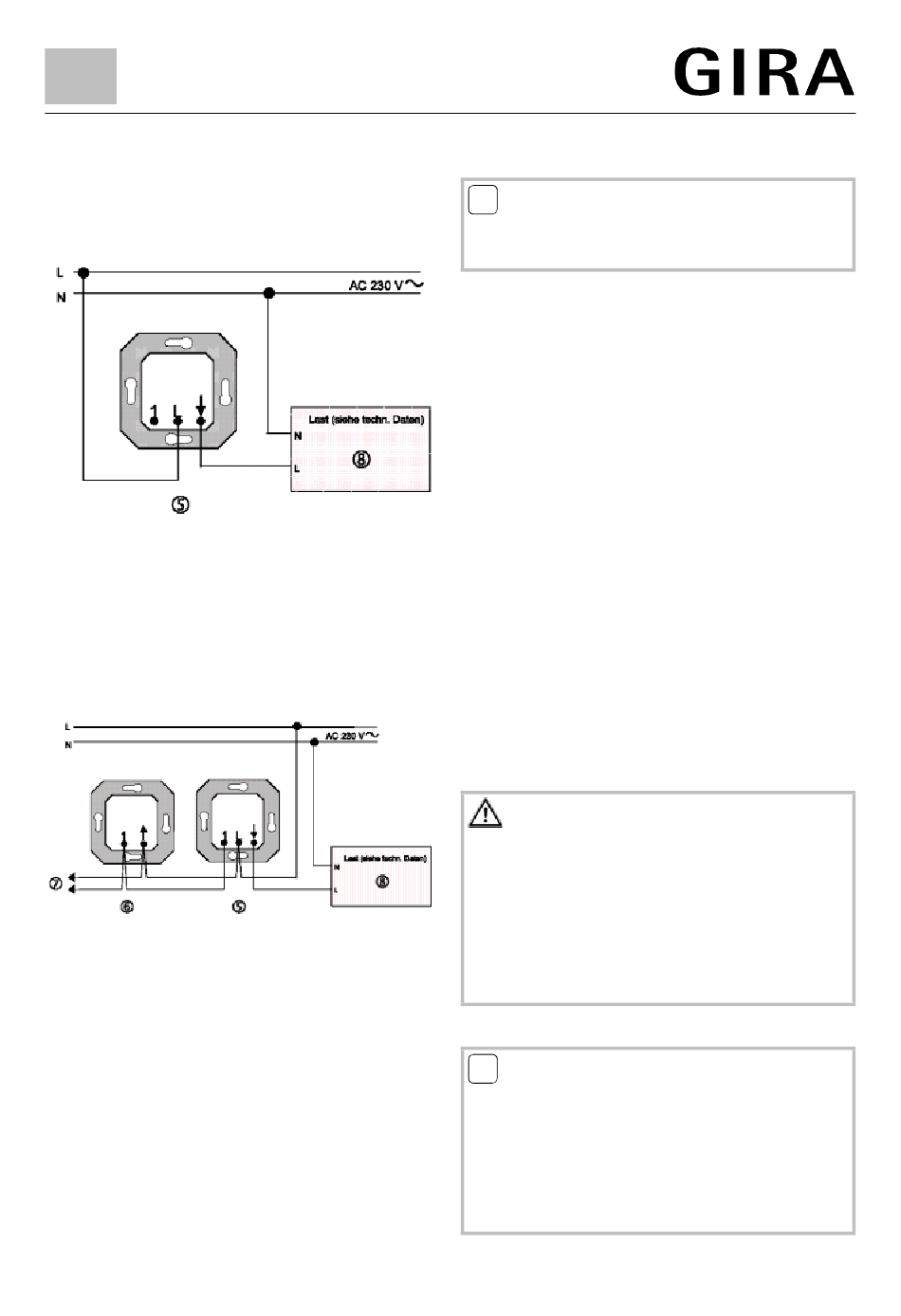

Anschluss gemäß Bild B.
➄
Tronic-Schalt-Einsatz
➇
Last
Bild B
Verwendung von Nebenstellen
Schalten von mehreren Stellen, siehe Bild C.
Bild C
Nebenstellebedienung ist nur möglich, wenn auf der
Hauptstelle ein Aufsatz steckt.
➄
Tronic-Schalt-Einsatz
➅
Nebenstellen-Einsatz
Anschluss weiterer Nebenstellen
➇
Last .
Nebenstellen-Einsatz:
System 2000 Tronic-Schalt-Einsatz
.
.
.
➆
.
gleiche Funktionalität mit
Aufsatz wie am Tronic-
Schalt-Einsatz.
i
Hinweise:
Max. Anschlussleistung und Lastspezifikation ent-
sprechend technischer Daten beachten.
Je nach Montageart muss die max. Anschluss-
leistung reduziert werden:
- 6,5% pro 5°C Überschreitung der Umgebungs-
temperatur 25°C
- 15% für Einbau in Holz-, Rigips- oder Hohlwand,
- 20% für Einbau in Mehrfachkombinationen.
Technische Anschlussbeding ungen (TAB) der
Elektrizitätswerke beachten.
mechan. Taster
(Schließer) :
Beleuchtete mechanische Taster müssen über eine
separate N-Klemme verfügen.
Gefahrenhinweise:
Achtung ! Einbau und Montage elektrischer Geräte
dürfen nur durch eine Elektrofachkraft ausgeführt
werden.
Nicht zum Freischalten geeignet. Bei ausgeschalte-
tem Gerät ist die Last nicht galvanisch vom Netz ge-
trennt.
Bei Nichtbeachtung der Installationshinweise kön-
nen Brand oder andere Gefahren entstehen.
i
Hinweise:
Nicht zum Freischalten geeignet.
Nicht zum Betrieb mit konventionellen Trafos ge-
eignet.
Den Aufsatz nicht bei eingeschalteter Netzspan-
nung tauschen, sonst entsteht Fehlfunktion.
2/06
EIN / AUS (toggeln)
Seite 2 von 3
