Szenenfunktionsbaustein

[gilt nur für UP 22x/4 und UP 22x/5]

Bis zu acht Szenenkanäle (A ... H) können gesteuert werden. Für

jeden Kanal kann eine dieser Funktionen ausgewählt werden:

• Schalten

• Jalousie

• Zwangsführung

• 8-bit Wert

• 16-bit Wert

Jedem Kanal können bis zu acht verschiedenen Szenennum-

mern (1...64) zugeordnet werden.

Szenen werden durch kurzen Tastendruck abgerufen und durch

langen Tastendruck gespeichert.

Vor dem Speichern einer Szene müssen die betroffenen Aktoren

mit dafür vorgesehenen Sensoren auf die gewünschten Hellig-

keitswerte bzw. Schaltzustände eingestellt werden.

Eingestellte Szenenwerte werden durch eine Neukonfiguration

des Gerätes nur dann gelöscht, wenn der Parameter „Szenen-

speicher nach Busspannungswiederkehr löschen" auf „Ja" ge-

setzt wird.

Raumtemperaturmessung

[gilt nur für UP 22x/4]

Die Raumtemperatur kann zyklisch oder bei Änderung gesendet

werden. Zur Anpassung an lokale Gegebenheiten kann für den

Raumtemperaturwert ein Offset parametriert werden.

IR-Empfänger

[gilt nur für UP 22x/5]

Das Gerät bietet einen 16-Kanal IR Empfängerdekoder.

In gleicher Weise, wie oben für die Tasten / Tastenpaare be-

schrieben, können für jeden der 16 IR-Kanäle entweder den ein-

zelnen Tasten eines IR-Kanals oder dem Tastenpaar Funktionen

zugewiesen werden. Ebenso können abhängig von den gewähl-

ten Hauptfunktionen weitere Funktionen ausgewählt werden.

Mit dem 16-Kanal IR Handsender S 425/72 können diese Mög-

lichkeiten voll ausgeschöpft werden.

Das Applikationsprogramm ist ab Werk im Gerät geladen.

Mit Hilfe der ETS können die spezifischen Parameter und Adres-

sen vergeben und in das Busgerät übertragen werden.

Funktion im Auslieferzustand:

Alle Tastenpaare sind mit der Baustellenfunktion für Schalten

(links Ein, rechts Aus) vorbelegt.

Weitere Informationen

http://www.siemens.de/gamma

Technische Daten

Spannungsversorgung

• KNX Busspannung: über den Busankoppler (BTM) UP 117

• KNX Busstrom: 8 mA

Anschlüsse

10 polige Stiftleiste (BTI):

zum Anschluss an den Busankoppler (BTM) UP 117

Mechanische Daten

• Abmessungen (L x B x T):

55 x 55 x 24 mm (einschl. Feder)

• Gewicht: 30g

Elektrische Sicherheit

• Schutzart (nach EN 60529): IP 20

Umweltbedingungen

• Klimabeständigkeit: EN 50090-2-2

• Umgebungstemperatur im Betrieb: - 5 ... + 45 °C

• Lagertemperatur: - 25 ... + 70 °C

• rel. Feuchte (nicht kondensierend): 5 % bis 93 %

Prüfzeichen

KNX EIB, CE

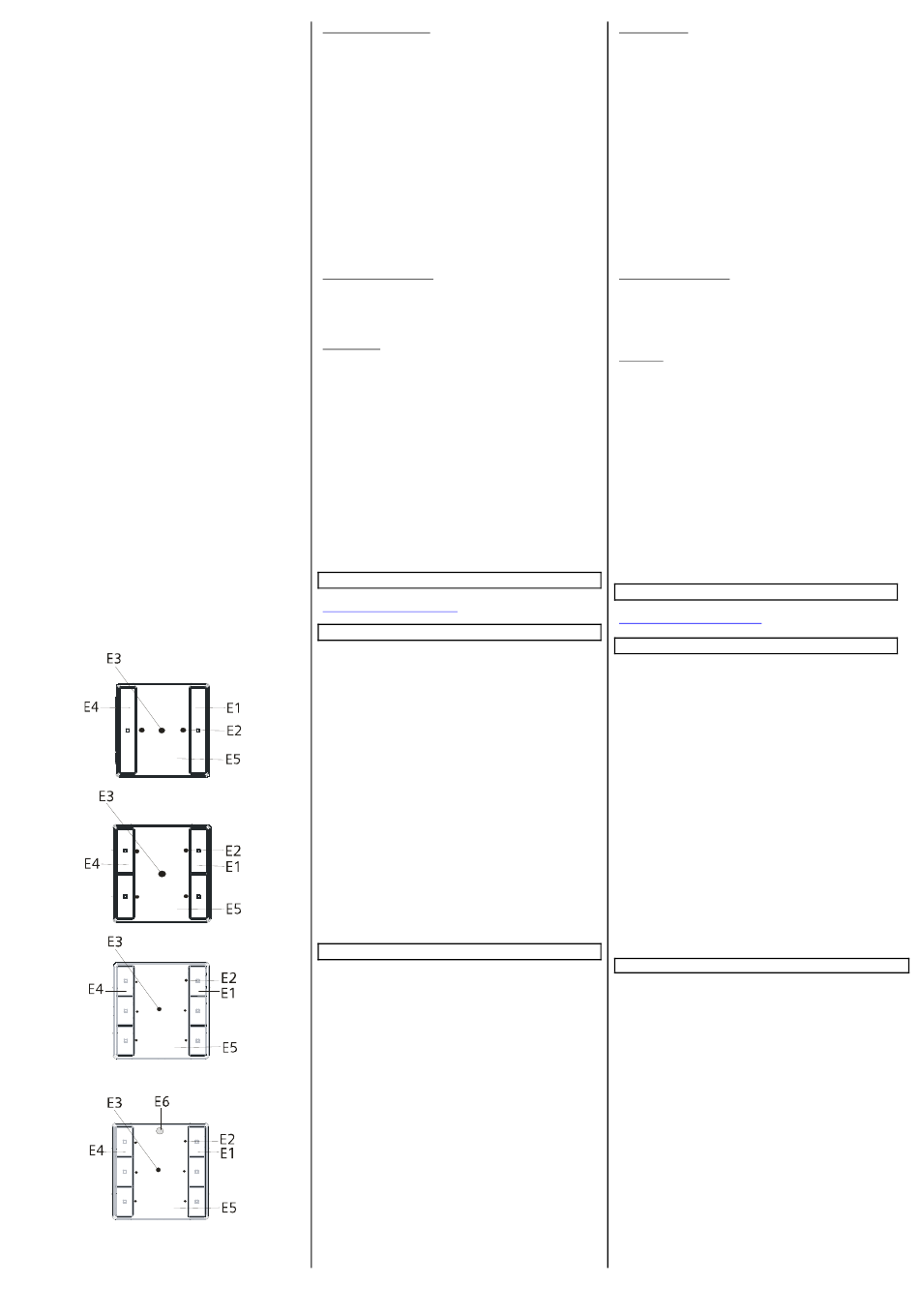

Lage- und Funktion der Anzeige- und Bedienelemente

(Bild 2)

Rechtes Bedienfeld

LEDs zur Statusanzeige

(nicht vorhanden bei UP 22x/2)

LED zur Orientierungsbeleuchtung

Linkes Bedienfeld

Beschriftungsfeld

IR-Empfangslinse (bei UP 22x/5)

Seite 3 von 4

Scene controller

[applies only to UP 22x/4 and UP 22x/5]

Up to eight scene channels (A ... H) can be controlled. For each

channel one of these functions may be selected:

• Switching

• Solar protection control

• Forced control

• 8-bit value

• 16-bit value

Each channel may be assigned to up to eight different scene

numbers (1...64).

Scenes are recalled with a short button press and saved with a

long button press.

Before saving a scene the actuators belonging to that scene must

be set to the desired light levels and switching states.

Saved scene values are only deleted by a new configuration of the

device if the parameter "Delete scene memory after bus voltage

recovery" is set to "Yes".

Room temperature sensor

[applies only to UP 22x/4]

The room temperature may be transmitted cyclically or on

change of value. To accommodate local circumstances the

measured room temperature may be offset by a configurable

value.

IR receiver

[applies only to UP 22x/5]

The device offers a 16 channel IR receiver-decoder.

As described for the single buttons / button pairs above, each of

the 16 IR channels may be either configured for functions asso-

ciated with single buttons or a button pair. Likewise, dependent

on the selected main functions additional functions may be se-

lected. The 16 channel IR hand-held remote S425/72 allows to

fully exploit these possibilities.

The application program already has been loaded in the factory.

With the ETS (Engineering Tool Software) the specific parame-

ters and addresses are assigned appropriately, and downloaded

into the device.

Function ex factory:

All switch button pairs are pre-configured for the building site

function for switching (left on, right off).

Additional Information

http://www.siemens.com/gamma

Technical Specifications

Power supply

• KNX bus voltage: via via bus coupling unit (BTM) UP 117

• KNX bus current: 8 mA

Connections

10-pin connector (BTI):

for connection to a bus coupling unit (BTM) UP 117

Physical specifications

• dimensions (L x W x D):

55 x 55 x 24 mm (incl. spring)

• weight: approx. 30 g

Electrical safety

• protection (according to EN 60529): IP 20

Environmental specifications

• climatic conditions: EN 50090-2-2

• ambient temperature operating: - 5 ... + 45 °C

• ambient temperature non-op.: - 25 ... + 70 ° C

• relative humidity (non-condensing): 5 % to 93 %

Markings

KNX EIB, CE

Location and Function of the Display and Operating Elements

(figure 2)

Right button(s)

LED's for status annunciation

(not available with UP 22x/2)

LED for orientation lighting

Left button(s)

Labeling field

IR receiver (UP 22x/5 only)

page 3 of 4
