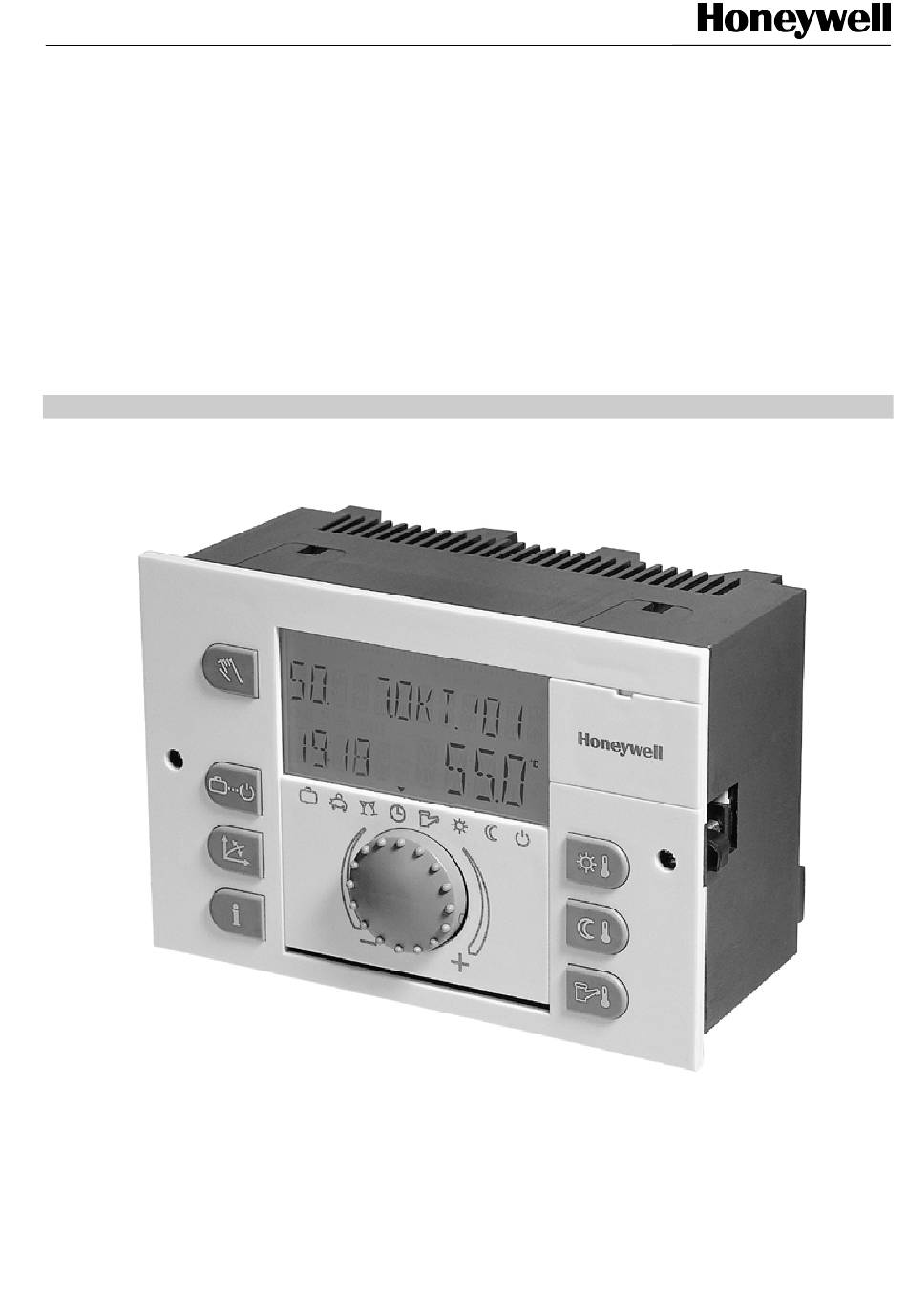

- Seite 1 Heizungsregler SDC Fernheizungsregler DHC 43 BEDIENUNGSANLEITUNG GE2H-0220 GE51 R0602...
- Seite 2 Bedienungsanleitung SDC / DHC 43 GE2H-0220 GE51 R0602...
-
Seite 3: Inhaltsverzeichnis
SDC / DHC 43 Inhaltsverzeichnis INHALTSVERZEICHNIS SOFTWAREVERSION ............................3 SICHERHEITSHINWEISE.............................4 Verwendung..............................4 Voraussetzungen für die Inbetriebnahme......................4 Regler nicht vom Stromnetz trennen .......................4 Anschlussbedingungen............................4 Leitungsquerschnitte............................4 Maximale Kabellängen ............................5 Leitungsverlegung ............................5 Erdung und Nullung ............................5 Warmwassertemperatur größer 60 °C......................5 2.10 Anschluss von Zubehörteilen...........................5 2.11 Wartung und Reinigung ...........................6 DHC 43 / SDC - ÜBERSICHT ..........................7 BEDIENUNG .................................9 Anzeige- und Bedienelemente ........................9... - Seite 4 Inhaltsverzeichnis SDC / DHC 43 GE2H-0220 GE51 R0602...
-
Seite 5: Softwareversion
SDC / DHC 43 Softwareversion 1 Softwareversion Diese Dokumentation ist gültig für die Softwareversion V 1.00 ihres Regelgerätes. Die Softwareversion wird nach dem Einschalten des Regelgerätes für ca. 8 s angezeigt. Sollten Sie eine ältere Softwareversion benutzen, kontaktieren Sie bitte Ihren Heizungsfachmann. -
Seite 6: Sicherheitshinweise
SDC / DHC 43 Sicherheitshinweise 2 Sicherheitshinweise 2.1 Verwendung Die Smile Reglerfamilie DHC/SDC ist ausschließlich zur Regelung und Steuerung von Warmwasser-, Heizung- und Ferheizungssanlagen einschließlich Warmwasser- bereitung bestimmt, die eine maximale Vorlauftemperatur von 120 °C nicht überschreiten. 2.2 Voraussetzungen für die Inbetriebnahme ACHTUNG Die Heizungsanlage muß... -
Seite 7: Maximale Kabellängen
SDC / DHC 43 Sicherheitshinweise 2.6 Maximale Kabellängen Fühler-, Wähler-und Analogeingänge Es werden max. 200 m Kabellänge empfohlen. Längere Verbindungsleitungen sind möglich, erhöhen aber die Gefahr von Störeinstrahlungen. Relaisausgänge Unbegrenzte Kabellänge. Busverbindungen Maximale Länge 100 m 2.7 Leitungsverlegung Leitungen für Fühler getrennt von den 230 V führenden Leitungen verlegen. Abzweigdosen in Fühlerleitungen unbedingt vermeiden. -
Seite 8: Wartung Und Reinigung
Sicherheitshinweise SDC / DHC 43 Wenn Heizkreis- und Warmwasserladepumpe keine Ein-/Aus-Schalter besitzen, aber trotzdem eine manuelle Ein- / Ausschaltmöglichkeit gewünscht ist, müssen bauseits die entsprechenden Schalter installiert werden. Alle Zubehörteile (Fühler, Wähler etc.) sind nach dem jeweiligen Schaltbild anzu schließen. 2.11 Wartung und Reinigung Der Regler ist wartungsfrei. -
Seite 9: Übersicht
Übersicht SDC / DHC 43 3 DHC 43 / SDC - Übersicht Die modulare Reglerfamilie DHC 43 / SDC ist als Schaltschrankeinbau- und Wandaufbauvariante mit folgenden Ausstattungsmerkmalen erhältlich: SDC 3-10 3-Rel. SDC 3-40 3-Rel. SDC 8-21 6-Rel.+ 2 Variable SDC 9-21 7-Rel.+ 2 Variable... - Seite 10 SDC / DHC 43 Übersicht GE2H-0220 GE51 R0602...
-
Seite 11: Bedienung

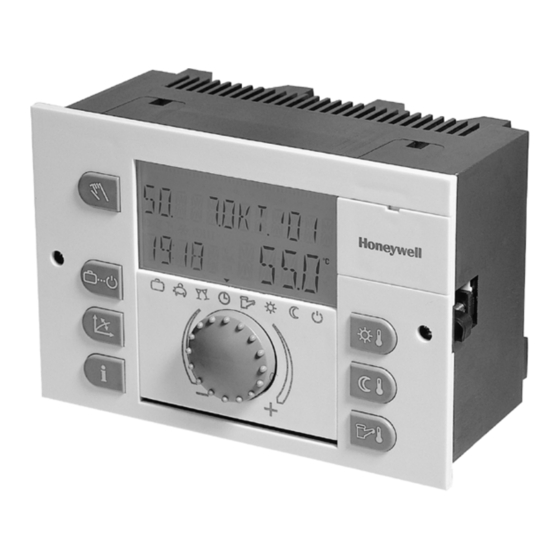

Bedienung SDC / DHC 43 4 Bedienung 4.1 Anzeige- und Bedienelemente Taste "Handbetrieb" / "Emissionmessung“ (nicht bei Fernheizreglern) Taste "Betriebsart" (Grundanzeige) Taste "Heizkennlinie" Taste "Anlageinformationen" Display Abdeckungsclip für Servicebuchse Taste "Tages-Raumtemperatur" Taste "Nacht-Raumtemperatur" Taste "Tages-Warmwassertemperatur" Eingabeknopf (drücken/drehen) Betriebsartensymbole 4.1.1 Display (Grundanzeige) Datum DO. -
Seite 12: Bedienelemente
Bedienung SDC /DHC 43 Die Beleuchtung des Displays wird bei Betätigen einer beliebigen Taste bzw. des Eingabeknopfes eingeschaltet und schaltet sich automatisch aus, wenn längere Zeit keine Taste betätigt wird. Bei Inbetriebnahme der Anlage oder nach einem Stromausfall wird ein Segmenttest mit automatischer Fehlerdiagnose durchgeführt, anschließend erscheint kurzzeitig der jeweilige Gerätetyp und die Software-Versionsnummer. -
Seite 13: Taste "Nacht-Raumtemperatur
SDC / DHC 43 Bedienung Werkseinstellung 20 °C Einstellbereich 5 ... 30 °C 4.1.2.3 Taste "Nacht-Raumtemperatur" Stellt die abgesenkte Raumtemperatur im AUTOMATIKBETRIEB zwischen den ¦ Heizzyklen sowie bei den Betriebsarten ABWESEND und REDUZIERT ein. Im Bedienmodus 1 gilt der Einstellwert für alle Heizkreise gemeinsam. Im Bedienmodus 2 gilt der Einstellwert für den jeweiligen Heizkreis. -
Seite 14: Taste "Betriebsart" (Grundanzeige)
Bedienung SDC /DHC 43 4.1.2.5 Taste "Betriebsart" (Grundanzeige) Stellt die Betriebsart ein und führt aus jeder Bedienebene zurück zur Grundanzeige. ¢ Die gewählte Betriebsart erscheint in Klartext, wobei gleichzeitig ein Pfeil am unteren Rand der Anzeige auf das zugehörige Betriebsartensymbol zeigt. Im Bedienmodus 1 gilt der Einstellwert für alle Heizkreise gemeinam. - Seite 15 SDC / DHC 43 Bedienung Bei Kurzzeitbetriebsarten (Urlaub, Abwesenheit, Party) gewünschten Wert durch ► î ¢ Drehen des Eingabeknopfes einstellen und mit der Taste "Betriebsart" î oder dem Eingabknopf bestätigen Alternativ: Automatische Übernahme des Wertes nach der eingestellten INFO- ► ZEIT (siehe unter 4.1.2.7 Taste "Anlageinformationen") Rückkehr zur Die Taste "Betriebsart"...
-
Seite 16: Automatikbetrieb
Bedienung SDC /DHC 43 4.1.2.5.3 Partybetrieb (Kurzzeitprogramm) Der Partybetrieb bewirkt ein einmaliges Zwischenheizen aller Heizkreise bis zu PARTY BIS einem vorgegebenen Zeitpunkt und überbrückt einen bevorstehenden oder bereits aktiven Absenkzyklus ganz oder teilweise. Nach Ablauf der eingestellten Zeit kehren die Heizkreise selbstständig in die Betriebsart zurück, die vor dem Partyprogramm 2. -
Seite 17: Ständiger Absenkbetrieb
SDC / DHC 43 Bedienung Display Ein aktivierter ständiger Heizbetrieb erscheint in der Grundanzeige mit dem Hinweis HEIZEN. 4.1.2.5.7 Ständiger Absenkbetrieb Die Betriebsart REDUZIERT bewirkt einen ständig reduzierten Heizbetrieb nach der REDUZIERT vorgegebenen abgesenkten Raumtemperatur entsprechend der in den Heizkreisebenen eingestellten reduzierten Betriebsart ECO (=frostgesicherter Abschaltbetrieb) bzw. - Seite 18 Bedienung SDC /DHC 43 î Durch Drehen des Eingabeknopfes den blinkenden Kennlinienwert einstellen ► î und durch Drücken des Eingabeknopfes bestätigen Alternativ: Automatische Übernahme des Wertes nach der eingestellten INFO- ► ZEIT (siehe unter 4.1.2.7 Taste "Anlageinformationen") Taste "Heizkennlinie" £ drücken um zur Grundanzeige zurückzukehren ►...
-
Seite 19: Taste "Anlageinformationen
SDC / DHC 43 Bedienung 4.1.2.7 Taste "Anlageinformationen" Die Taste "Information" ¤ erlaubt das Abrufen von Anlageinformationen wie ¤ Temperaturen und Zählerdaten. Der Einsprung erfolgt stets zur Information "Außentemperatur". Bei Drehen im Uhrzeigersinn erscheinen die Anlagetemperaturen sowie Zähler- und Verbrauchszustände; bei Drehen gegen den Uhrzeigersinn die Betriebszustände der angeschlossenen Anlagenkomponenten. -
Seite 20: Taste "Handbetrieb" / "Emissisionsmessung
Bedienung SDC /DHC 43 ¤ Zeit für Automatischen Wird die Taste "Information" ca. 3 s lang gedrückt, so erscheint der Parameter Rücksprung einstellen INFO-ZEIT. Mit diesem Parameter kann die Zeit für den automatischen Rücksprung zur INFO-ZEIT Grundanzeige vorgegeben werden. Einstellbereich AUS, 0,5 ... - Seite 21 SDC / DHC 43 Bedienung Bei zweistufigen Wärmeerzeugern sind beide Stufen in Betrieb (Messung mit Nennleistung). Funktion Die Pumpe des direkten Heizkreises geht in Betrieb, wenn die Temperatur im Wärmeerzeuger über 65 °C steigt. Evtl. vorhandene Mischer regeln je nach Anforderung.
-
Seite 22: Menü-Auswahlebene
Bedienung SDC /DHC 43 4.2 Menü-Auswahlebene Das Regelgerät beinhaltet eine Menü-Auswahlebene, die in Abhängigkeit von der jeweiligen Geräteausführung unterschiedlich strukturiert ist. Einsprung in die Menü-Auswahlebene î Zum Einsprung in die Menü-Auswahlebene ist der Eingabeknopf ca. 3 s lang zu drücken. Die Menüauswahl beginnt stets beim Menü "Schaltzeiten", alle weiteren î... -
Seite 23: Menü "Schaltzeiten
SDC / DHC 43 Bedienung Einstellen î Menü durch Drehen des Eingabeknopfes wählen. ► î Im Menü Datum - Uhrzeit durch Drehen des Eingabeknopfes ► gewünschten Kalenderwert, (Uhrzeit, Jahr, Tag-Monat, Umstellung) wählen. Eingabeknopf drücken und den entsprechenden Wert durch Drehen des ►... -
Seite 24: Schaltzeitprogrammierung (Programm P2 Und P3 Gesperrt)
Bedienung SDC /DHC 43 Schaltzeitprogrammierung (Programm P2 und P3 gesperrt) Beim Einsprung in die Menü-Auswahlebene erscheint immer zuerst das Menü "Schaltzeiten". Freischaltung der Programme P2 und P3 in der Ebene SYSTEMPARAMETER (siehe Menü-Auswahlebene) GRUNDANZEIGE Rücksprung: öî î ca. 3 S lang drücken MENÜ... -
Seite 25: Schaltzeitprogrammierung (Programm P2 Und P3 Freigeschaltet)
SDC / DHC 43 Bedienung Schaltzeitprogrammierung (Programm P2 und P3 freigeschaltet) Beim Einsprung in die Menü-Auswahlebene erscheint immer zuerst das Menü "Schaltzeiten". Freischaltung der Programme P2 und P3 in der Ebene SYSTEMPARAMETER (siehe Menü-Auswahlebene) GRUNDANZEIGE Rücksprung: î î ö MENÜ - AUSWAHLEBENE ö... - Seite 26 Bedienung SDC /DHC 43 Standardpropgramm P1 Standardpropgramm P2 Standardpropgramm P3 Mo - Do 6.00-8.00 16.00-22.00 Mischheizkreis Mo - Fr 7.00 – 18.00 Mischheizkreis 1/2 Mo - So 6.00 – 22.00 Mischheizkreis 1/2 6.00-8.00 13.00-22.00 Sa - So reduziert Sa - So 7.00-23.00 GE2H-0220 GE51 R0602...
-
Seite 27: Blockprogrammierung
SDC / DHC 43 Bedienung Blockprogrammierung Die Kopierfunktion erlaubt das Kopieren eines Quelltages auf beliebige Zieltage oder auf alle Wochentage (Wochenprogrammierung). Es werden alle Zyklen des Quelltages kopiert. Einzelne Heizzyklen sind nicht kopierbar. GRUNDANZEIGE î ö MENÜ - AUSWAHLEBENE ca. 3 S lang drücken UHRZEIT- SYSTEM- DIREKTER... -
Seite 28: Kopieren Von Heizkreisen
Bedienung SDC / DHC 43 Kopieren von Heizkreisen HINWEIS Heizkreise können nicht auf Warmwasserkreise kopiert werden, da sie unterschiedliche Zyklustemperaturen haben: Sofern ein Heizkreis als Quellkreis gewählt wird, ist der Warmwasserkreis als Zielkreis nicht mehr aufrufbar. Der Warmwasserkreis als Quellkreis ist auch Zielkreis. -
Seite 29: Rückladen Von Standardprogrammen
DHC 43 Bedienung Rückladen von Standardprogrammen Schaltzeitenprogramme P2 und P3 gesperrt: GRUNDANZEIGE î ö MENÜ - AUSWAHLEBENE ca. 3 S lang drücken UHRZEIT- SYSTEM- DIREKTER SCHALTZEITEN usw. KALENDER PARAMETER HEIZKREIS î ö drücken Standard DIREKTER MISCHKREIS MISCHKREIS KOPIEREN WARMWASSER STANDARD ð... -
Seite 30: Menü "Systemparameter
Bedienung SDC / DHC 43 4.2.3 Menü "Systemparameter" Die Systemparameter beziehen sich auf allgemeine Begrenzungsparameter und Vorgabewerte innerhalb des Heizsystems. Einsprung siehe unter 4.2 Menü-Auswahlebene Aussprung Der Aussprung mit Rückkehr zur Grundanzeige erfolgt durch Drücken der Taste "Betriebsart" oder automatisch nach der eingestellten INFO-ZEIT (siehe unter ¢... -
Seite 31: Bedienmodus
DHC 43 Bedienung 4.2.3.3 Bedienmodus Werkseinstellung Einstellbereich 1, 2 Dieser Parameter legt fest, ob die Betriebsart, die Tagestemperatur und die Nachttemperatur für alle Heizkreise gilt oder individuell für jeden Heizkreis festgelegt werden kann. Einstellwerte Die gewählte Einstellung (Betriebsart, Tagestemperatur, Nachttemperatur) gilt für alle Heizkreise gemeinsam Jedem Heizkreis kann eine individuelle Einstellung (Betriebsart, Tagestemperatur, Nachttemperatur) zugeordnet werden 4.2.3.3.1 Individuelle Tagestemperatur je Heizkreis... -
Seite 32: Sommer
Bedienung SDC / DHC 43 ¦ Eingestellten Wert durch Drücken der Taste "Nacht-Raumtemperatur" oder ► î längeres Drücken des Eingabeknopfes bestätigen Alternativ: Automatische Übernahme des Wertes nach der eingestellten INFO- ► ZEIT (siehe unter 4.1.2.7 Taste "Anlageinformationen") Werkseinstellung 16 °C Einstellbereich 5 ... -
Seite 33: Para Reset
DHC 43 Bedienung Schutz gegen Blockierung durch Korrosion täglich für ca. 20 s eingeschaltet und die Mischer in dieser Zeit vorübergehend geöffnet. In Verbindung mit einem zweiten Außenfühler wird die aktuelle gemittelte Außentemperatur für die Sommer- abschaltung zugrundegelegt, sofern bei der Außenfühlerzuordnung der Mittelwert beider Fühler festgelegt wurde. -
Seite 34: Menüs "Direktheizkreis / Mischkreis 1 / Mischkreis 2
Bedienung SDC / DHC 43 Einstellbereich AUS, MO ... SO, ALLE Einstellwerte AUS: Die Legionellenschutzfunktion ist nicht wirksam. MO ... SO: Der Legionellenschutz wird am gewählten Wochentag zu der im nächsten Parameter eingestellten Legionellenschutz-Zeit aktiviert. ALLE: Die Legionellenschutzfunktion wird täglich zu der im nächsten Parameter eingestellten Legionellenschutz-Zeit aktiviert. -
Seite 35: Heizsystem
DHC 43 Bedienung 4.2.5.2 Heizsystem Funktion Dieser Parameter nimmt Bezug auf die Art des Heizungssystems (Fußboden-, Radiator-, Konvektorheizung) und kann dem Exponenten des jeweiligen Wärmeverteilers angeglichen werden. Der Einstellwert bestimmt durch seinen progressiven Verlauf den Krümmungsverlauf der Heizkennlinie des direkten Heizkreises und gleicht damit Leistungsverluste im niedrigen Temperaturbereich aus. - Seite 36 Bedienung SDC / DHC 43 GE2H-0220 GE51 R0602...
