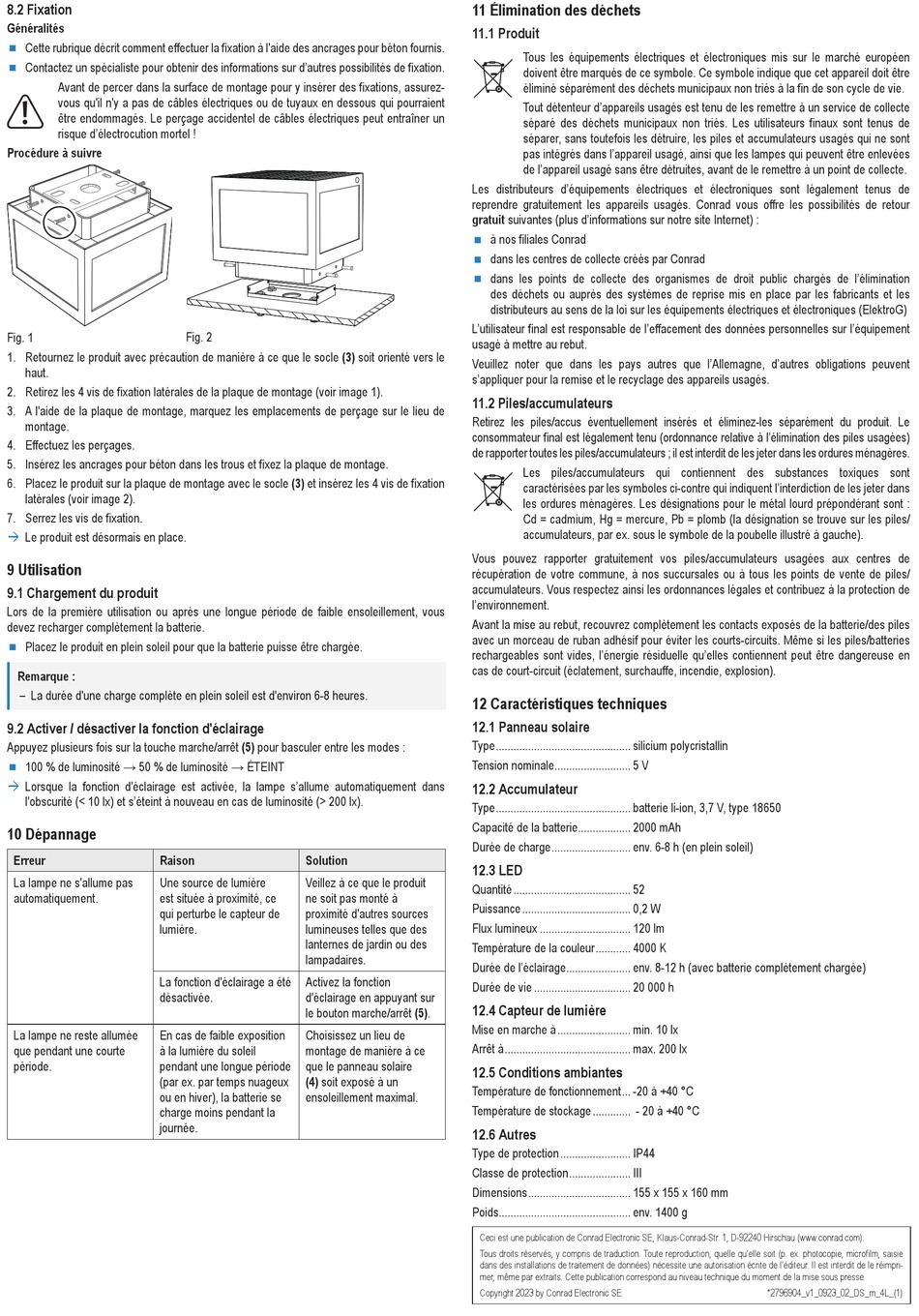

8.2 Fixation
Généralités
1
Cette rubrique décrit comment effectuer la fixation à l'aide des ancrages pour béton fournis.
Contactez un spécialiste pour obtenir des informations sur d'autres possibilités de fixation.
Avant de percer dans la surface de montage pour y insérer des fixations, assurez-
vous qu'il n'y a pas de câbles électriques ou de tuyaux en dessous qui pourraient
être endommagés. Le perçage accidentel de câbles électriques peut entraîner un
risque d'électrocution mortel !
Procédure à suivre
2
Fig. 1
1. Retournez le produit avec précaution de manière à ce que le socle (3) soit orienté vers le
haut.
2. Retirez les 4 vis de fixation latérales de la plaque de montage (voir image 1).
3. A l'aide de la plaque de montage, marquez les emplacements de perçage sur le lieu de
montage.
4. Effectuez les perçages.
5. Insérez les ancrages pour béton dans les trous et fixez la plaque de montage.
6. Placez le produit sur la plaque de montage avec le socle (3) et insérez les 4 vis de fixation
latérales (voir image 2).
7. Serrez les vis de fixation.
Le produit est désormais en place.
Æ
9 Utilisation
9.1 Chargement du produit
Lors de la première utilisation ou après une longue période de faible ensoleillement, vous
devez recharger complètement la batterie.
Placez le produit en plein soleil pour que la batterie puisse être chargée.
Remarque :
– La durée d'une charge complète en plein soleil est d'environ 6-8 heures.
9.2 Activer / désactiver la fonction d'éclairage
Appuyez plusieurs fois sur la touche marche/arrêt (5) pour basculer entre les modes :
100 % de luminosité → 50 % de luminosité → ÉTEINT
Lorsque la fonction d'éclairage est activée, la lampe s'allume automatiquement dans
Æ
l'obscurité (< 10 lx) et s'éteint à nouveau en cas de luminosité (> 200 lx).
10 Dépannage
Erreur
Raison
La lampe ne s'allume pas
Une source de lumière
automatiquement.
est située à proximité, ce
qui perturbe le capteur de
lumière.
La fonction d'éclairage a été
désactivée.
La lampe ne reste allumée
En cas de faible exposition
que pendant une courte
à la lumière du soleil
période.
pendant une longue période
(par ex. par temps nuageux
ou en hiver), la batterie se
charge moins pendant la
journée.
Fig. 2
Solution
Veillez à ce que le produit
ne soit pas monté à
proximité d'autres sources
lumineuses telles que des
lanternes de jardin ou des
lampadaires.
Activez la fonction
d'éclairage en appuyant sur
le bouton marche/arrêt (5).
Choisissez un lieu de
montage de manière à ce
que le panneau solaire
(4) soit exposé à un
ensoleillement maximal.
11 Élimination des déchets
11.1 Produit
Tous les équipements électriques et électroniques mis sur le marché européen
doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être
éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.
Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte
séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de
séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont
pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées
de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.
Les distributeurs d'équipements électriques et électroniques sont légalement tenus de
reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour
gratuit suivantes (plus d'informations sur notre site Internet) :
à nos filiales Conrad
dans les centres de collecte créés par Conrad
dans les points de collecte des organismes de droit public chargés de l'élimination
des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les
distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)
L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement
usagé à mettre au rebut.
Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent
s'appliquer pour la remise et le recyclage des appareils usagés.
11.2 Piles/accumulateurs
Retirez les piles/accus éventuellement insérés et éliminez-les séparément du produit. Le
consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées)
de rapporter toutes les piles/accumulateurs ; il est interdit de les jeter dans les ordures ménagères.
Les piles/accumulateurs qui contiennent des substances toxiques sont
caractérisées par les symboles ci-contre qui indiquent l'interdiction de les jeter dans
les ordures ménagères. Les désignations pour le métal lourd prépondérant sont :
Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles/
accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche).
Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres de
récupération de votre commune, à nos succursales ou à tous les points de vente de piles/
accumulateurs. Vous respectez ainsi les ordonnances légales et contribuez à la protection de
l'environnement.
Avant la mise au rebut, recouvrez complètement les contacts exposés de la batterie/des piles
avec un morceau de ruban adhésif pour éviter les courts-circuits. Même si les piles/batteries
rechargeables sont vides, l'énergie résiduelle qu'elles contiennent peut être dangereuse en
cas de court-circuit (éclatement, surchauffe, incendie, explosion).
12 Caractéristiques techniques
12.1 Panneau solaire
Type .............................................. silicium polycristallin
Tension nominale .......................... 5 V
12.2 Accumulateur
Type .............................................. batterie li-ion, 3,7 V, type 18650
Capacité de la batterie .................. 2000 mAh
Durée de charge ........................... env. 6-8 h (en plein soleil)
12.3 LED
Quantité ........................................ 52
Puissance ..................................... 0,2 W
Flux lumineux ............................... 120 lm
Température de la couleur ............ 4000 K
Durée de l'éclairage ...................... env. 8-12 h (avec batterie complètement chargée)
Durée de vie ................................. 20 000 h
12.4 Capteur de lumière
Mise en marche à ......................... min. 10 lx
Arrêt à ........................................... max. 200 lx
12.5 Conditions ambiantes
Température de fonctionnement ... -20 à +40 °C
Température de stockage ............. - 20 à +40 °C
12.6 Autres
Type de protection ........................ IP44
Classe de protection ..................... III
Dimensions ................................... 155 x 155 x 160 mm
Poids ............................................. env. 1400 g
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie
dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimpri-
mer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
Copyright 2023 by Conrad Electronic SE.
