- Seite 1 Thule-Chinook-Fahrrad-Set Anleitung 51100973...
-

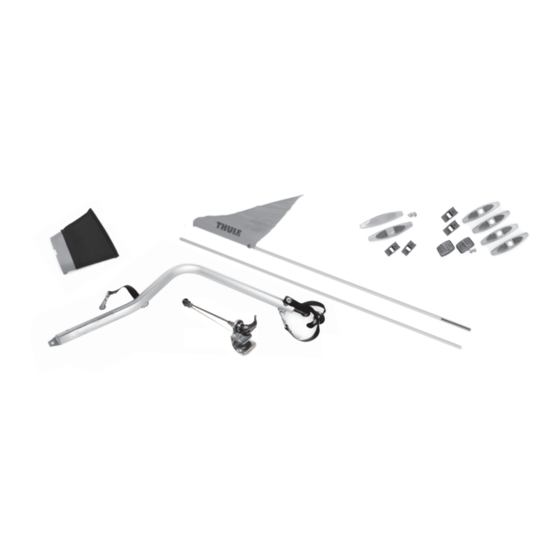

Seite 2: Teilebeschreibung
Gebrauch eines Thule-Kindertransporters mit Ihrem Eine fehlerhafte Montage und Benutzung dieses Thule- Fahrrad zu erkundigen. Kindertransporters können zu schweren Verletzungen • Lassen Sie Ihr Kind nie unbeaufsichtigt im Thule- bis hin zum Tod führen. Kindertransporter. • Gebrauchen Sie immer einen Sicherheitswimpel •... -
Seite 3: Fahrrad Set Für Nordamerika
Wiederholen Sie diesen Vorgang am anderen Rad. 1.2 MonTAge des opTionAlen led-rücklichTs Die Beleuchtungsaufnahme kann am Schutzblech oder vorn am Thule-Kindertransporter montiert werden. Schrauben Sie die Beleuchtungsaufnahme mittels der vorgefertigten Befestigungspunkte an der Unterseite an das Schutzblech (siehe Abbildung 2). -
Seite 4: Fahrrad Set Für Europa
Schrauben Sie die vorderen weißen Reflektoren an die Beleuchtungsaufnahme (siehe Abbildung 2). Schrauben Sie die Beleuchtungsaufnahme an den vorgebohrten Stellen vorn an den Thule- Kindertransporter (siehe Abbildung 4). Wiederholen Sie den Vorgang auf der anderen Seite des Thule-Kindertransporters. 51100973 - B... - Seite 5 1.7 MonTAge der ezhiTch schnellspAnner Stellen Sie sicher, dass der Schnellspanner mit Ihrem Fahrrad kompatibel ist. Lösen Sie die Schnellspannmutter komplett und nehmen Sie sie vom Schnellspannbolzen ab. Nehmen Sie eine der Federn des Schnellspanners ab. Setzen Sie den Schnellspanner von der linken Seite in die ezHitch™...
-
Seite 6: Montage Der Ezhitch
1.8 MonTAge der ezhiTch An einer sTArrAchse Stellen Sie sicher, dass die ezHitch™ mit Ihrem Fahrrad kompatibel ist. Lösen Sie die Mutter und die Unterlegscheibe(n) am linken, dem Kettenrad gegenüberliegenden Ende der Achse komplett und nehmen Sie diese ab. Setzen Sie die ezHitch™ auf die linke Seite der Achse. -
Seite 7: Montage Der Deichsel
Führen Sie die Deichsel in den linken VersaWing™ ein. Führen Sie die Deichsel bis zum Anschlag in den VersaWing ein, bis sie einrastet. Stellen Sie sicher, dass die Deichsel fest am Thule- Kindertransporter befestigt ist, indem Sie sie kräftig vom Thule-Kindertransporter wegziehen. - Seite 8 Drehen Sie das Vorderrad nach oben und ziehen Sie es vom Carrier ab (siehe Abbildung 4). Drehen Sie den Zeiger zum Fahrradsymbol (siehe Abbildung 1). Ziehen Sie den Verriegelungshebel heraus (siehe Abbildung 2). Drehen Sie das Vorderrad unter den Thule- Kindertransporter (siehe Abbildung 3). 51100973 - B...
- Seite 9 Befestigen Sie das Kunststoffteil der Manschette am Vorderrad (siehe Abbildung 2). Die Manschette kann am Vorderrad befestigt werden, wenn das Vorderrad unter dem Thule-Kindertransporter verstaut ist oder der Thule-Kindertransporter zum Spazierengehen oder Joggen verwendet wird. Ohne Vorderrad am Thule-Kindertransporter: Befestigen Sie das Kunststoffteil der Manschette unter dem Thule-Kindertransporter (siehe Abbildung 3).
-
Seite 10: Ankuppeln Des Kindertransporters
Rahmen Ihres Rades befestigen unten in die ezHitch™ ein. können! Wenn das Fangband nicht befestigt Ziehen Sie die Gummilasche über das ist, kann das dazu führen, dass der Thule- herausragende Ende des Sicherheitsstifts, Kindertransporter vom Rad getrennt wird. um es an der ezHitch™ zu befestigen (siehe Abbildung 2). -
Seite 11: Abkoppeln Des Kindertransporters Vom Fahrrad
1.14 Abkoppeln des 1.15 lAgerung der deichsel kinderTrAnsporTers voM fAhrrAd Lösen Sie das Fangband vom Fahrradrahmen Ziehen Sie den Halteriemen nach oben weisend (siehe Abbildung 1). über den Kugelkopf (siehe Abbildung 2). Ziehen Sie die Gummischlaufe vom Ende des Führen Sie das konisch zulaufende Sicherheitsstifts herunter. - Seite 12 Thule Child Transport Systems Ltd. info@thule.com www.thule.com 105 - 5760 9th Street SE Calgary, AB T2H 1Z9 Kanada 51100973 - B...
