Digitale Audioausgänge
Hinweis: Das Gerät nicht einschalten, bis alle Anschlüsse vorgenommen wurden.
DacMagic
L
R
Unbalanced
Output
Digitalrekorder

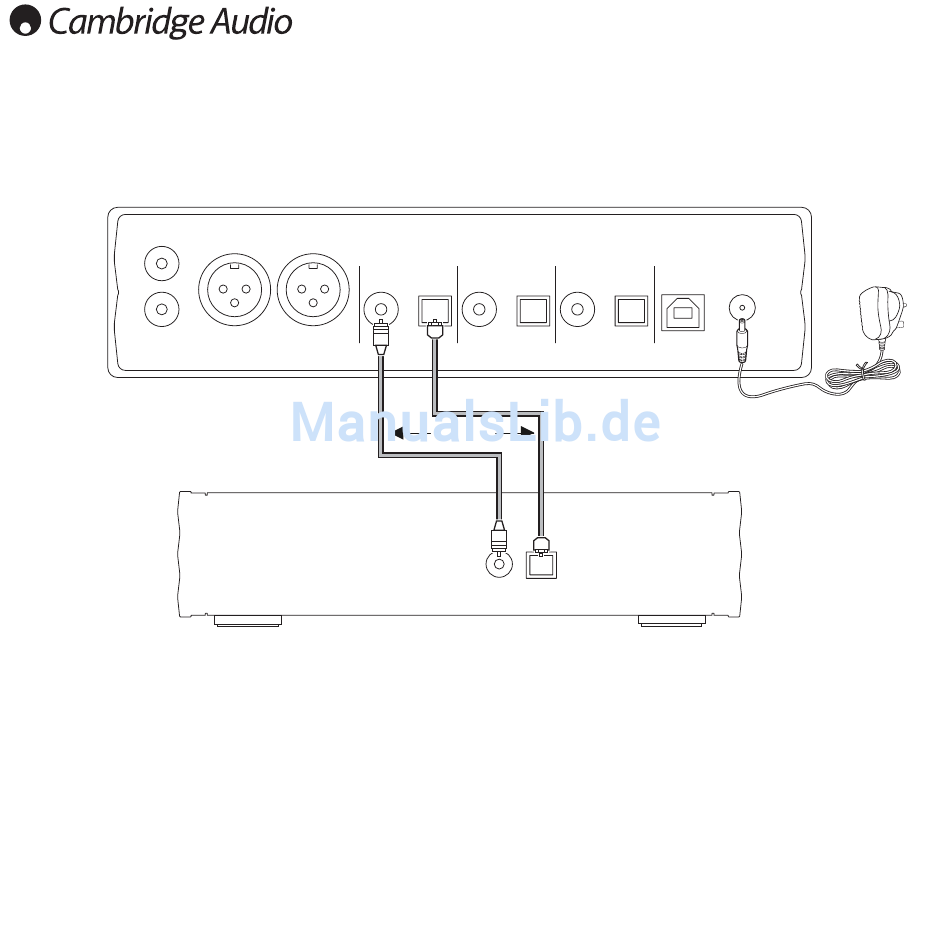

Um die jeweils ausgewählte Audioquelle mit einem geeigneten Gerät (MD, CD-R, usw) direkt aufzeichnen zu
können, kann entweder ein koaxiales S/P DIF-Kabel oder ein optisches TOSLINK-Kabel wie dargestellt an die
Digitalausgänge angeschlossen werden. Beide Anschlusstypen sind qualitativ gleichwertig. Beide Anschlusstypen
sind gleichzeitig aktiv und können gleichzeitig zum Anschluss von Geräten verwendet werden.
Hinweis: Bei diesem "Durchschleifen" des Digitalsignals wird kein Upsampling durchgeführt.
16
Balanced Output
R
L
Digital Outputs
Digital Inputs
Digital Inputs
ODER
Digital Inputs
USB In
Netzadapter
