Digitale Audioeingänge
Hinweis: Das Gerät nicht einschalten, bis alle Anschlüsse vorgenommen wurden.
DacMagic
L
R
Unbalanced
Output
CD/DVD-Player

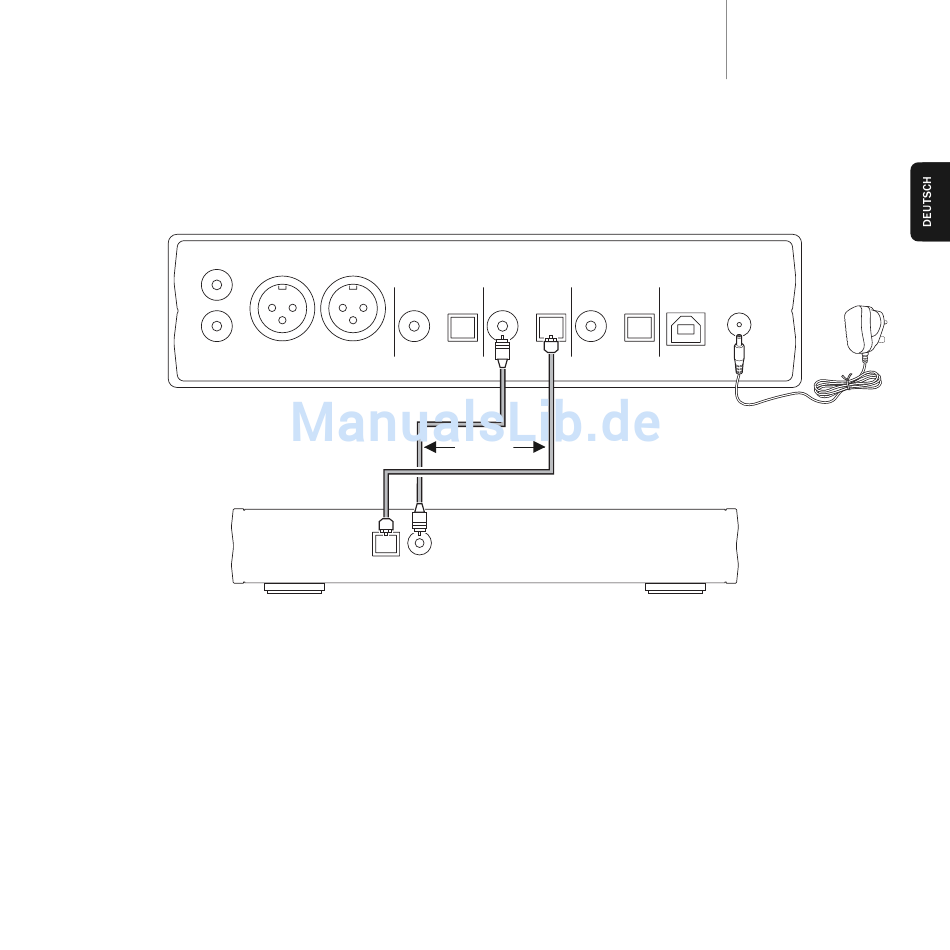

Schließen Sie Ihre Digitalquelle an den Eingang Digital Input 1 an. Dabei können Sie wahlweise den Anschlusstyp
S/P DIF koaxial oder TOSLINK optisch nutzen, die qualitativ gleichwertig sind.
Wichtiger Hinweis: Verbinden Sie bitte ENTWEDER das koaxiale ODER das optische Kabel mit
dem jeweiligen Digitaleingang. Das Gerät funktioniert nicht, wenn beide Anschlüsse verwendet
werden (selbst wenn tatsächlich nur einer aktiv ist).
Balanced Output
R L
Digital Outputs
Digital Outputs
azur
Digital Inputs Digital Inputs
ODER
DacMagic
USB In
Netzadapter
13
