Siemens SITRANS LG250 Betriebsanleitung

Siemens SITRANS LG250 Betriebsanleitung

Geführtes radar
Vorschau ausblenden Andere Handbücher für SITRANS LG250:

Werbung

Quicklinks

Diese Anleitung herunterladen

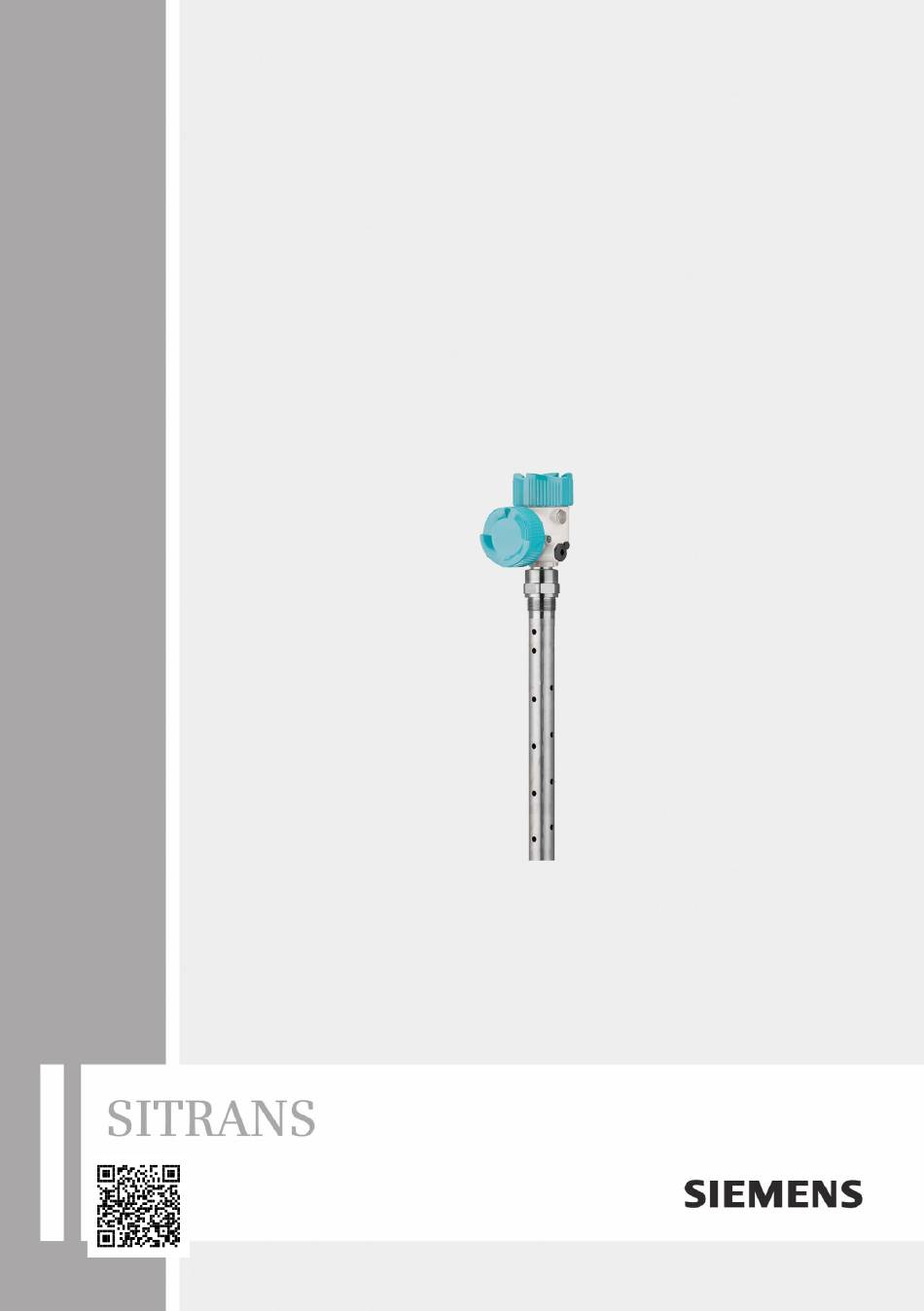

Geführtes Radar
SITRANS LG250
Vierleiter 4 ... 20 mA/HART
Koaxialmesssonde
Betriebsanleitung • 01/2020

Werbung

loading

Verwandte Anleitungen für Siemens SITRANS LG250

Inhaltszusammenfassung für Siemens SITRANS LG250

  • Seite 1 Geführtes Radar SITRANS LG250 Vierleiter 4 … 20 mA/HART Koaxialmesssonde Betriebsanleitung • 01/2020...
  • Seite 2 SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 3 In Betrieb nehmen mit anderen Systemen ................48 DD-Bedienprogramme ....................48 Field Communicator 375, 475 ..................48 Diagnose und Service ......................49 Instandhalten........................49 Diagnosespeicher ......................49 Statusmeldungen ......................50 Störungen beseitigen ..................... 54 Elektronikeinsatz tauschen ..................... 56 Softwareupdate ......................57 PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 4 11.2 Maße ..........................68 11.3 Warenzeichen ........................ 70 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese liegen jedem Gerät mit Ex-Zulassung als Dokument bei und sind Bestandteil der Betriebsanleitung. Redaktionsstand: 2020-01-24 SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 5 Dieses Symbol kennzeichnet besondere Hinweise für Ex-Anwendun- gen. • Liste Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 6 Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der SITRANS LG250 ist ein Sensor zur kontinuierlichen Füllstand- messung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung".
  • Seite 7 NE 21 – Elektromagnetische Verträglichkeit von Betriebsmitteln • NE 43 – Signalpegel für die Ausfallinformation von Messumfor- mern • NE 53 – Kompatibilität von Feldgeräten und Anzeige-/Bedien- komponenten • NE 107 – Selbstüberwachung und Diagnose von Feldgeräten Weitere Informationen siehe www.namur.de. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 8 Sensor SITRANS LG250 • Optionales Zubehör Der weitere Lieferumfang besteht aus: • Dokumentation – Betriebsanleitung SITRANS LG250 – Anleitungen zu optionalen Geräteausstattungen – Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführungen) – Ggf. weiteren Bescheinigungen Information: In dieser Betriebsanleitung werden auch optionale Gerätemerkmale beschrieben. Der jeweilige Lieferumfang ergibt sich aus der Bestell- spezifikation.
  • Seite 9 12 Hinweis zur Beachtung der Gerätedokumentation 13 ID-Nummern Gerätedokumentation 14 Hard- und Softwareversion Arbeitsweise Anwendungsbereich Der SITRANS LG250 ist ein Füllstandsensor mit Koaxialmesssonde zur kontinuierlichen Füllstand- oder Trennschichtmessung und ist für Anwendungen in Flüssigkeiten geeignet. Funktionsprinzip - Füll- Hochfrequente Mikrowellenimpulse werden entlang eines Stahlseils standmessung oder eines Stabes geführt.
  • Seite 10 Abb. 3: Trennschichtmessung 1 Sensorbezugsebene (Dichtfläche des Prozessanschlusses) d1 Distanz zur Trennschicht d2 Distanz zum Füllstand TS Dicke des oberen Mediums (d1 - d2) h1 Höhe - Trennschicht h2 Höhe - Füllstand L1 Unteres Medium L2 Oberes Medium L3 Gasphase SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 11 Die Dielektrizitätszahl des oberen Mediums oder die aktuelle Dis- tanz zur Trennschicht muss bekannt sein (Eingabe erforderlich). Min. Dielektrizitätszahl: 1,6. Eine Liste der Dielektrizitätszahlen finden Sie auf unserer Homepage: www.siemens.com/sitranslg. • Die Zusammensetzung des oberen Mediums muss stabil sein, keine wechselnden Medien oder Mischungsverhältnisse •...
  • Seite 12 Das LG Remote Interface ist eine externe Anzeige- und Bedieneinheit Bedieneinheit für Sensoren mit Einkammergehäuse und Ex d-Zweikammergehäuse. Flansche Gewindeflansche stehen in verschiedenen Ausführungen nach folgenden Standards zur Verfügung: DIN 2501, EN 1092-1, BS 10, ASME B 16.5, JIS B 2210-1984, GOST 12821-80. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 13 Bei Gerätegehäusen mit selbstdichtenden NPT-Gewinden können die Kabelverschraubungen nicht werkseitig eingeschraubt werden. Die freien Öffnungen der Kabeleinführungen sind deshalb als Transport- schutz mit roten Staubschutzkappen verschlossen. Die Staubschutz- kappen bieten keinen ausreichenden Schutz gegen Feuchtigkeit. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 14 Mindestabstands (untere Totzone) finden Sie in Kapitel "Technische Daten". Abb. 4: Behälter mit konischem Boden Schweißarbeiten Nehmen Sie vor Schweißarbeiten am Behälter den Elektronikein- satz aus dem Sensor. Sie vermeiden damit Beschädigungen an der Elektronik durch induktive Einkopplungen. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 15 Jede undefinierte Veränderung dieser Voraussetzung führt zu Messfehlern. Falls bei der Koaxialmesssonde die Gefahr einer Berührung mit der Behälterwand besteht, fixieren Sie die Messsonde am äußersten unteren Ende. Beachten Sie, dass unterhalb der Fixierung nicht gemessen werden kann. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 16 Abb. 6: Messsonde fixieren 1 Koaxialmesssonde Haltebuchse SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 17 Kabelverschraubung. Verwenden Sie eine zum Kabel- durchmesser passende Kabelverschraubung, um die Dichtwirkung der Kabelverschraubung (IP-Schutzart) sicher zu stellen. Kabelverschraubungen Metrische Gewinde Bei Gerätegehäusen mit metrischen Gewinden sind die Kabel- verschraubungen werkseitig eingeschraubt. Sie sind durch Kunst- stoffstopfen als Transportschutz verschlossen. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 18 über Kontaktstifte im Gehäuse. Information: Der Klemmenblock ist steckbar und kann von der Elektronik abge- zogen werden. Hierzu Klemmenblock mit einem kleinen Schrauben- dreher anheben und herausziehen. Beim Wiederaufstecken muss er hörbar einrasten. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 19 Anschlussplan auflegen, bei Versorgung mit Netzspanung zusätzlich den Schutzleiter an die innere Erdungsklemme an- schließen. 9. Überwurfmutter der Kabelverschraubung fest anziehen. Der Dichtring muss das Kabel komplett umschließen 10. Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 20 Der Anschluss einer externen Anzeige- und Bedieneinheit ist bei der Ex-d-ia-Ausführung nicht möglich. Anschlussraum bei Netz- spannung 4...20mA power supply Abb. 9: Anschlussraum Zweikammergehäuse bei Netzspannung Klemme Funktion Polarität Spannungsversorgung Spannungsversorgung 4 … 20 mA-Ausgang (aktiv) 4 … 20 mA-Ausgang (passiv) + SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 21 Anzeige der Statusmeldung "F 105 Ermittle Messwert" auf Display bzw. PC • Ausgangssignal springt kurzzeitig auf den eingestellten Störstrom Danach wird der aktuelle Messwert auf der Signalleitung ausgege- ben. Der Wert berücksichtigt bereits durchgeführte Einstellungen, z. B. den Werksabgleich. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 22 Anschluss ist nicht erforderlich. Abb. 11: Einsetzen des Anzeige- und Bedienmoduls beim Einkammergehäuse Hinweis: Falls Sie das Gerät mit einem Anzeige- und Bedienmodul zur ständi- gen Messwertanzeige nachrüsten wollen, ist ein erhöhter Deckel mit Sichtfenster erforderlich. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 23 Rücksprung in die Messwertanzeige ausgelöst. Dabei gehen die noch nicht mit [OK] bestätigten Werte verloren. Einschaltphase Nach dem Einschalten führt der SITRANS LG250 einen kurzen Selbsttest durch, dabei wird die Gerätesoftware überprüft. Das Ausgangssignal gibt während der Einschaltphase eine Störmel- dung aus.
  • Seite 24 • Min.-Abgleich • Störsignalausblendung Die Beschreibung der einzelnen Menüpunkte finden Sie nachfolgend in Kapitel "Parametrierung - Erweiterte Bedienung". Parametrierung - Erweiterte Bedienung Bei anwendungstechnisch anspruchsvollen Messstellen können Sie in der "Erweiterten Bedienung" weitergehende Einstellungen vornehmen. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 25 "+"-Taste ändern Sie das Zeichen und mit "->"-Taste springen Sie eine Stelle weiter. Sie können Namen mit maximal 19 Zeichen eingeben. Der Zeichen- vorrat umfasst: • Großbuchstaben von A … Z • Zahlen von 0 … 9 • Sonderzeichen + - / _ Leerzeichen PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 26 Menüpunkte nur optional vorhanden sind. Sie haben die Möglichkeit, den Demonstrationsmodus zu wählen. Dieser Modus eignet sich ausschließlich für Test- und Vorführzwecke. In diesem Modus ignoriert der Sensor die Parameter der Anwendung und reagiert sofort auf jede Veränderung. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 27 Medium hat. Sie können die Dielektrizitätszahl des oberen Mediums direkt einge- ben oder vom Gerät ermitteln lassen. Wenn Sie die Dielektrizitätszahl ermitteln lassen wollen, müssen Sie dazu die gemessene bzw. bekannte Distanz zur Trennschicht eingeben. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 28 Behälter ein (z. B. Distanz vom Flansch bis zum Sondenende). Die Distanz bezieht sich auf die Sensorbezugsebene (Dichtfläche des Prozessanschlusses). Max.-Abgleich Trenn- Dieser Menüpunkt ist nur verfügbar, wenn Sie unter dem Menüpunkt schicht "Anwendung" Trennschichtmessung ausgewählt haben. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 29 Behältervolumen nicht linear mit der Füllstandhöhe ansteigt - z. B. bei einem liegenden Rundtank oder Kugeltank, wenn die Anzeige oder Ausgabe des Volumens gewünscht ist. Für diese Behälter sind entsprechende Linearisierungskurven hinterlegt. Sie geben das Verhältnis zwischen prozentualer Füllstandhöhe und dem Behältervo- lumen an. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 30 Bei der Stutzenkorrektur müssen Sie die Höhe des Stutzens oberhalb der Behälteroberkante eingeben. Wenn der Stutzen tiefer liegt als die Behälteroberkante, kann dieser Wert auch negativ sein. Abb. 13: Behälterhöhe und Stutzenkorrekturwert D Behälterhöhe +h Positiver Stutzenkorrekturwert -h Negativer Stutzenkorrekturwert SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 31 Sensor erfasst und abgespeichert. Beachten Sie, dass bei bedeckter Messsonde nur Störsignale im unbedeckten Bereich der Messsonde erfasst werden. Hinweis: Überprüfen Sie die Distanz zur Füllgutoberfläche, da bei einer falschen (zu großen) Angabe der aktuelle Füllstand als Störsignal PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 32 ße sich der zusätzliche Stromausgang bezieht. Die Vorgehensweise entspricht den vorstehenden Einstellungen des normalen Stromausgangs. Siehe "Inbetriebnahme - Stromausgang". 6.4.2 Display Display Im Hauptmenüpunkt "Display" sollten zur optimalen Einstellung der Displayoptionen die einzelnen Untermenüpunkte nacheinander SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 33 Display. Sie können für die zwei verschiedenen Anzeigewerte unterschiedliche Anzeigeformate festlegen. Sie können damit definieren, mit wievielen Nachkommastellen der Messwert auf dem Display angezeigt wird. Die Werkseinstellung für das Anzeigeformat ist "Automatisch". PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 34 Je höher der Wert ist, desto sicherer funktioniert die Messung. Wenn Sie unter dem Menüpunkt "Inbetriebnahme - Anwendung" Trennschichtmessung ausgewählt haben, werden zu den Schleppzei- gerwerten der Füllstandmessung zusätzlich die Schleppzeigerwerte der Trennschichtmessung angezeigt. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 35 Mit den folgenden Funktionen können Sie Teilbereiche der Echokurve vergrößern. • "X-Zoom": Lupenfunktion für die Messentfernung • "Y-Zoom": 1-, 2-, 5- und 10-fache Vergrößerung des Signals in "V" • "Unzoom": Rücksetzen der Darstellung auf den Nennmessbereich mit einfacher Vergrößerung PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 36 Einstellungen der Echokurve können Sie in der Bediensoft- ware PACTware vornehmen. Mit der Bediensoftware PACTware und dem PC kann die hochauf- gelöste Echokurve später angezeigt und genutzt werden, um die Qualität der Messung zu beurteilen. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 37 Sondenlänge Länge der Messsonde werkseitig Mediumtyp Flüssigkeit Anwendung Füllstand Behälter Medium, Dielektrizitätszahl Wasserbasierend, > 10 Überlagerte Gasphase Dielektrizitätszahl, oberes Medium (TS) Rohrinnendurchmesser 200 mm Max.-Abgleich - Füllstand 100 % Distanz: 0,000 m(d) - Totzonen beachten PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 38 Stromausgang 2 - Verhalten bei Störung ≤ 3,6 mA Stromausgang 2 - Min. 3,8 mA Stromausgang 2 - Max. 20,5 mA Menü - Display Menüpunkt Defaultwert Sprache Ausgewählte Sprache Anzeigewert 1 Füllhöhe Anzeigewert 2 Elektroniktemperatur Anzeigeformat 1 Automatisch SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 39 Voraussetzungen Für eine erfolgreiche Übertragung müssen folgende Voraussetzungen erfüllt sein: • Die Daten können nur auf den gleichen Gerätetyp übertragen werden, z. B. SITRANS LG250 • Es muss sich um den gleichen Sondentyp handeln, z. B. Stab- messsonde • Die Firmware der beiden Geräte ist identisch...
  • Seite 40 Da die Skalierung sehr umfangreich ist, wurde die Skalierung des Trennschichtwertes in zwei Menüpunkte aufgeteilt. Skalierung Trennschicht - Im Menüpunkt "Skalierungsgröße" definieren Sie die Skalierungs- Skalierungsgröße größe und die Skalierungseinheit des Trennschichtwertes auf dem Display, z. B. Volumen in l. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 41 Dies ist erforderlich, um die Elektronik optimal an die Messsonde anzupassen. HART-Betriebsart Der Sensor bietet die HART-Betriebsarten "Analoger Stromausgang" und "Fixer Strom (4 mA)". In diesem Menüpunkt legen Sie die HART- Betriebsart fest und geben die Adresse bei Multidrop-Betrieb an. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 42 In diesem Menüpunkt wird die Hard- und Softwareversion des Sen- sors angezeigt. Werkskalibrierdatum In diesem Menüpunkt wird das Datum der werkseitigen Kalibrierung des Sensors sowie das Datum der letzten Änderung von Sensor- parametern über das Anzeige- und Bedienmodul bzw. über den PC angezeigt. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 43 Nutzung bzw. für Servicezwecke zur Verfügung. Im Anzeige- und Bedien- Ist das Gerät mit einem Anzeige- und Bedienmodul ausgestattet, modul so können die Parametrierdaten darin gespeichert werden. Die Vorgehensweise wird im Menüpunkt "Geräteeinstellungen kopieren" beschrieben. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 44 Abb. 15: Anschluss des PCs via HART an die Signalleitung SITRANS LG250 2 HART-Widerstand ca. 250 Ω (optional je nach Auswertung) Anschlusskabel mit 2 mm-Steckerstiften und Klemmen Auswertsystem/SPS HART-Modem Spannungsversorgung Erforderliche Komponenten: • SITRANS LG250 • PC mit PACTware und passendem DTM • HART-Modem • HART-Widerstand ca. 250 Ω • Auswertsystem/SPS SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 45 Ihre Projektdokumentation speichern und drucken, sowie Projekte importieren und exportieren. Im DTM können Sie auch Messwert- und Echokurven speichern. Au- ßerdem ist ein Tankkalkulationsprogramm sowie ein Multiviewer zur Anzeige und Analyse der gespeicherten Messwert- und Echokurven verfügbar. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 46 Abb. 17: Schnellinbetriebnahme auswählen Schnellinbetriebnahme Erweiterte Bedienung Wartung Schnellinbetriebnahme Mit der Schnellinbetriebnahme können Sie den SITRANS LG250 in wenigen Schritten für Ihre Anwendung parametrieren. Die assis- tentgeführte Bedienung beinhaltet die Grundeinstellungen für eine einfache und sichere Inbetriebnahme. Information: Ist die Funktion inaktiv, wurde möglicherweise kein Gerät angeschlos- sen.
  • Seite 47 Bedienung für eine vereinfachte und sichere Inbe- triebnahme zu starten. Sicherung der Parametrierdaten Es wird empfohlen, die Parametrierdaten über PACTware zu dokumentieren bzw. zu speichern. Sie stehen damit für mehrfache Nutzung bzw. für Servicezwecke zur Verfügung. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 48 475 ist die vom Hersteller erhältliche Software "Easy Upgrade Utility" erforderlich. Diese Software wird über das Internet aktualisiert und neue EDDs werden nach Freigabe durch den Hersteller automatisch in den Gerätekatalog dieser Software übernommen. Sie können dann auf einen Field Communicator übertragen werden. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 49 Bis zu 500 Ereignisse werden mit Zeitstempel automatisch im Sensor nicht löschbar gespeichert. Jeder Eintrag enthält Datum/Uhrzeit, Ereignistyp, Ereignisbeschreibung und Wert. Ereignistypen sind z. B.: • Änderung eines Parameters • Ein- und Ausschaltzeitpunkte • Statusmeldungen (nach NE 107) • Fehlermeldungen (nach NE 107) PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 50 Funktionskontrolle (Function check) - orange Wartungsbedarf (Maintenance) - blau Ausfall (Failure): Aufgrund einer erkannten Funktionsstörung im Gerät gibt das Gerät eine Störmeldung aus. Diese Statusmeldung ist immer aktiv. Eine Deaktivierung durch den Anwender ist nicht möglich. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 51 Gerät befindet sich noch in der Ende der Einschaltphase ab- Bit 6 von Byte 0 … 5 Einschaltphase, der Messwert warten Messwert wird konnte noch nicht ermittelt ermittelt Dauer je nach Ausführung und werden Parametrierung max. 5 min. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 52 Beseitigung DevSpec Textmeldung State in CMD 48 S600 Temperatur der Auswertelektronik Umgebungstemperatur prüfen Bit 8 von im nicht spezifizierten Bereich Byte 14 … 24 Unzulässige Elektronik isolieren Elektroniktem- Gerät mit höherem Temperaturbe- peratur reich einsetzen SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 53 Einbau-/Inbe- triebnahmefehler Sondenlänge prüfen M507 Fehler bei der Inbetriebnahme Reset durchführen und Inbetrieb- Bit 7 von nahme wiederholen Byte 14 … 24 Fehler in der Ge- Fehler beim Ausführen eines Resets räteeinstellung Störsignalausblendung fehlerhaft Tab. 10: Fehlercodes und Textmeldungen, Hinweise zur Ursache und Beseitigung PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 54 Die Bilder in der Spalte "Fehlerbild" zeigen jeweils den tatsächlichen Füllstand gestrichelt und den vom Sensor angezeigten Füllstand als durchgezogene Linie. time Abb. 19: Die gestrichelte Linie 1 zeigt den tatsächlichen Füllstand, die durchge- zogene Linie 2 zeigt den vom Sensor angezeigten Füllstand SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 55 Parameter prüfen, ggf. ändern, z. B. in Befüllung vorübergehend schnelle Befüllung Dosierbehälter, Reaktor stehen und springt auf den richtigen Füllstand time Messwert springt bei Befül- Veränderliches Kondensat oder Ver- Störsignalausblendung durchführen lung sporadisch auf 100 % schmutzungen an der Messsonde time PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 56 Vor Ort durch den Anwender In beiden Fällen ist die Angabe der Seriennummer des Sensors erfor- derlich. Die Seriennummer finden Sie auf dem Typschild des Gerätes, im Inneren des Gehäuses sowie auf dem Lieferschein zum Gerät. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 57 Zulassung wirksam bleibt. Detallierte Informationen finden Sie im Downloadbereich auf unserer Homepage: www.siemens.com/sitranslg. Vorgehen im Reparaturfall Sollte eine Reparatur erforderlich sein, wenden Sie sich bitte an Siemens. Sie finden die Standorte auf "www.siemens.com/processautomation". PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 58 Führen Sie das Gerät direkt einem spezialisierten Recyclingbetrieb zu und nutzen Sie dafür nicht die kommunalen Sammelstellen. Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 59 Ʋ Dichtung zwischen Gehäuse und Silikon SI 850 R Gehäusedeckel Ʋ Sichtfenster im Gehäusedeckel Kunststoffgehäuse: Polycarbonat (optional) Metallgehäuse: Glas Ʋ Erdungsklemme 316L Ʋ Kabelverschraubung PA, Edelstahl, Messing Ʋ Dichtung Kabelverschraubung Ʋ Verschlussstopfen Kabelverschrau- bung Nicht für Heißdampfanwendungen geeignet. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 60 60 Nm (44 lbf ft) Ʋ Rohr: ø 42,2 mm (1.661 in) 300 Nm (221 lbf ft) Anzugsmoment für NPT-Kabelverschraubungen und Conduit-Rohre Ʋ Kunststoffgehäuse max. 10 Nm (7.376 lbf ft) Ʋ Aluminium-/Edelstahlgehäuse max. 50 Nm (36.88 lbf ft) SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 61 Ʋ Luftdruck +860 … +1060 mbar/+86 … +106 kPa (+12.5 … +15.4 psig) Montage-Referenzbedingungen Ʋ Mindestabstand zu Einbauten > 500 mm (19.69 in) Die Ausgangswerte können beliebig zugeordnet werden. Die Anzeigewerte können beliebig zugeordnet werden. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 62 Wasser/Öl (Dielektrizitätszahl ~2,0) Ʋ Montage Messsondenende berührt den Behälterboden nicht Sensorparametrierung Keine Störsignalausblendung durchgeführt Abb. 20: Messbereiche - SITRANS LG250 Bezugsebene Sondenlänge L Messbereich (Werksabgleich ist bezogen auf den Messbereich in Wasser) Obere Totzone (siehe folgende Diagramme - grau markierter Bereich)
  • Seite 63 < ±10 mm (< ±0.394 in) elektromagnetische Einstreuungen im Rahmen der EN 61326 Angaben gelten zusätzlich für den Stromausgang Temperaturdrift - Stromausgang ±0,03 %/10 K bezogen auf die 16 mA-Spanne bzw. max. ±0,3 % Auch für den zusätzlichen Stromausgang (optional). PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 64 -40 … +60 °C (-40 … +140 °F) Zeitspanne nach sprunghafter Änderung der Messdistanz um max. 0,5 m bei Flüssigkeitsanwendungen, max. 2 m bei Schüttgutanwendungen, bis das Ausgangssignal zum ersten Mal 90 % seines Beharrungswertes angenommen hat (IEC 61298-2). SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 65 45°C / 113°F 33°C / 91,4°F 0°C / 32°F -40°C 50°C 80°C 100°C 150°C -40°F 122°F 176°F 212°F 302°F -40°C / -40°F Abb. 23: Umgebungstemperatur - Prozesstemperatur, Standardausführung Umgebungstemperatur Prozesstemperatur (abhängig vom Dichtungswerkstoff) Aluminiumgehäuse Kunststoffgehäuse Edelstahlgehäuse (Feinguss) Edelstahlgehäuse (elektropoliert) PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 66 5 … 9 mm 6 … 12 mm 7 … 12 mm 10 … 14 mm schraubung einsatz – ● ● – ● Messing, ver- ● ● ● – – nickelt Edelstahl – ● ● – ● SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 67 Überspannungskategorie (IEC 61010-1) - Ausführung mit Kleinspannung Anschluss des speisenden Netzteils an Netze der Überspannungskategorie Galvanische Trennung zwischen Elektronik und metallischen Geräteteilen Voraussetzung für die Einhaltung der Schutzart ist das passende Kabel sowie die richtige Montage. PBD-51041013 SITRANS LG250 - Betriebsanleitung...
  • Seite 68 Gehäuse ~ 81 mm (3.19") ø 77 mm (3.03") M16x1,5 M20x1,5/ ½ NPT Abb. 25: Maße Gehäuse (mit eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in) Bei Einsatz mit erfüllter Gehäuseschutzart. SITRANS LG250 - Betriebsanleitung PBD-51041013...
  • Seite 69 SW 46 (1.81") (G1½, 1½ NPT) G¾, ¾ NPT, G1, 1 NPT, G1½, 1½ NPT G1½, 1½ NPT ø 21,3 mm ø 42,2 mm (0.84") (1.66") Abb. 26: SITRANS LG250, Gewindeausführung Sensorlänge, siehe Kapitel "Technische Daten" Koaxialausführung ø 21,3 mm (0.839 in) Koaxialausführung ø 42,2 mm (1.661 in) PBD-51041013 SITRANS LG250 - Betriebsanleitung...
