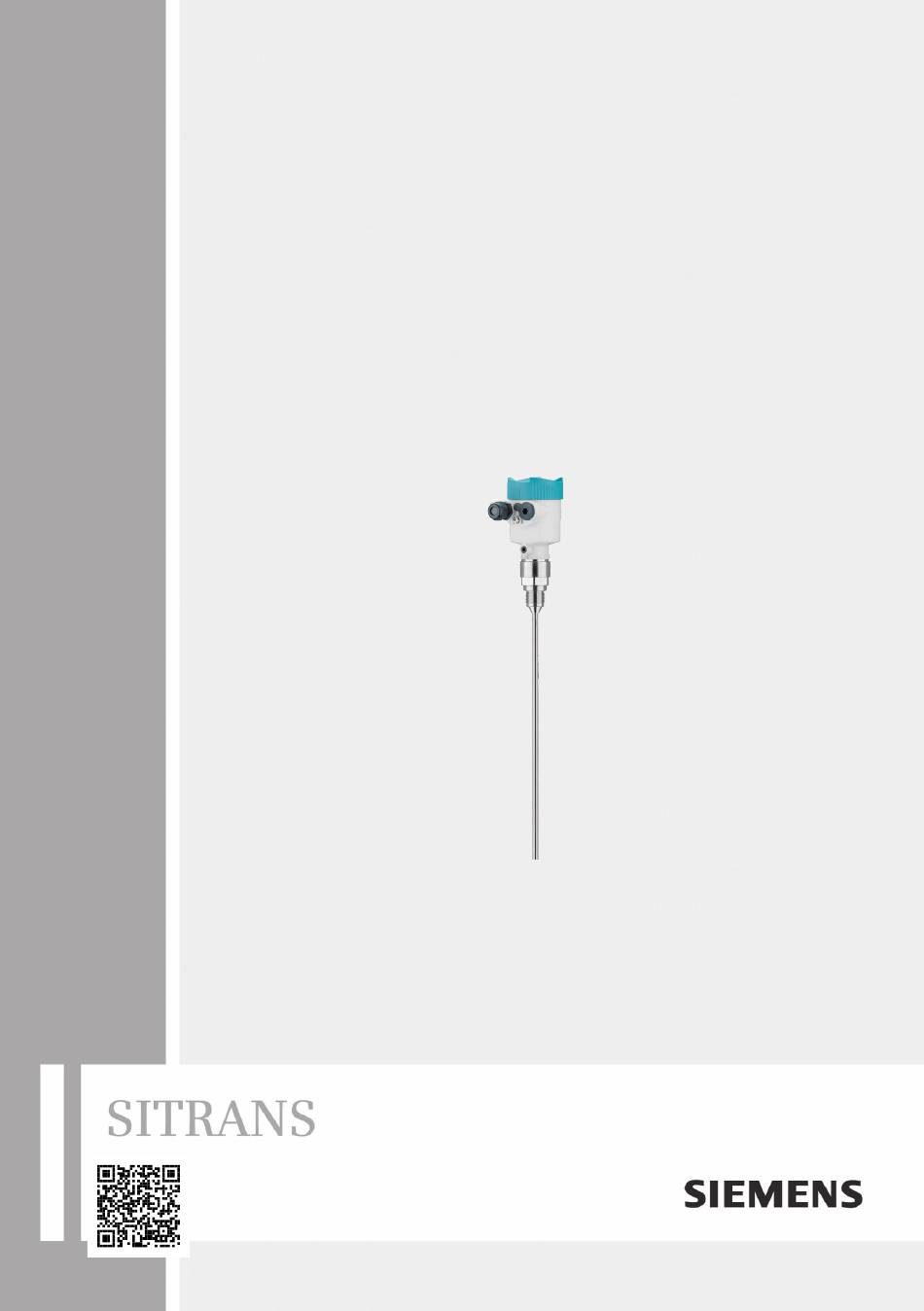

Geführtes Radar
SITRANS LG250
Profibus PA
Stab- und Seilmesssonde
Betriebsanleitung • 01/2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SITRANS LG250

Inhaltszusammenfassung für Siemens SITRANS LG250

  • Seite 1 Geführtes Radar SITRANS LG250 Profibus PA Stab- und Seilmesssonde Betriebsanleitung • 01/2020...
  • Seite 2 SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 3: Inhaltsverzeichnis

    Sicherung der Parametrierdaten ..................55 In Betrieb nehmen mit anderen Systemen ................56 DD-Bedienprogramme ....................56 Diagnose und Service ......................57 Instandhalten........................57 Diagnosespeicher ......................57 Statusmeldungen ......................58 Störungen beseitigen ..................... 62 Elektronikeinsatz tauschen ..................... 66 PBD-51041016 SITRANS LG250 - Betriebsanleitung...
  • Seite 4 11.1 Technische Daten ......................71 11.2 Kommunikation Profibus PA ................... 83 11.3 Maße ..........................87 11.4 Warenzeichen ........................ 92 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese liegen jedem Gerät mit Ex-Zulassung als Dokument bei und sind Bestandteil der Betriebsanleitung. Redaktionsstand: 2020-01-24 SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 5: Zu Diesem Dokument

    Dieses Symbol kennzeichnet besondere Hinweise für Ex-Anwendun- gen. • Liste Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 6: Zu Ihrer Sicherheit

    Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der SITRANS LG250 ist ein Sensor zur kontinuierlichen Füllstand- messung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl.

  • Seite 7: Eu-Konformität

    Das Gerät erfüllt die Anforderungen folgender NAMUR-Empfehlun- gen: • NE 21 – Elektromagnetische Verträglichkeit von Betriebsmitteln • NE 53 – Kompatibilität von Feldgeräten und Anzeige-/Bedien- komponenten • NE 107 – Selbstüberwachung und Diagnose von Feldgeräten Weitere Informationen siehe www.namur.de. PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 8: Produktbeschreibung

    Sensor SITRANS LG250 • Optionales Zubehör Der weitere Lieferumfang besteht aus: • Dokumentation – Betriebsanleitung SITRANS LG250 – Anleitungen zu optionalen Geräteausstattungen – Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführungen) – Ggf. weiteren Bescheinigungen Information: In dieser Betriebsanleitung werden auch optionale Gerätemerkmale beschrieben. Der jeweilige Lieferumfang ergibt sich aus der Bestell- spezifikation.

  • Seite 9: Arbeitsweise

    13 ID-Nummern Gerätedokumentation 14 Hard- und Softwareversion Arbeitsweise Anwendungsbereich Der SITRANS LG250 ist ein Füllstandsensor mit Seil- oder Stab- messsonde zur kontinuierlichen Füllstand- oder Trennschichtmes- sung und ist für Anwendungen in Flüssigkeiten geeignet. Funktionsprinzip - Füll- Hochfrequente Mikrowellenimpulse werden entlang eines Stahlseils standmessung oder eines Stabes geführt. Beim Auftreffen auf die Füllgutoberfläche...
  • Seite 10 Abb. 3: Trennschichtmessung 1 Sensorbezugsebene (Dichtfläche des Prozessanschlusses) d1 Distanz zur Trennschicht d2 Distanz zum Füllstand TS Dicke des oberen Mediums (d1 - d2) h1 Höhe - Trennschicht h2 Höhe - Füllstand L1 Unteres Medium L2 Oberes Medium L3 Gasphase SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 11: Verpackung, Transport Und Lagerung

    Die Lieferung ist bei Erhalt unverzüglich auf Vollständigkeit und even- Transportinspektion tuelle Transportschäden zu untersuchen. Festgestellte Transportschä- den oder verdeckte Mängel sind entsprechend zu behandeln. Lagerung Die Packstücke sind bis zur Montage verschlossen und unter Be- achtung der außen angebrachten Aufstell- und Lagermarkierungen aufzubewahren. PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 12: Zubehör

    Stabsegmente: 20 … 5900 mm (0.79 … 232 in) • Bogensegmente: 100 x 100 mm (3.94 … 3.94 in) Zentrierung Wenn Sie den SITRANS LG250 in einem Bypass- oder Standrohr einbauen, sollten Sie durch einen Zentrierstern am Sondenende eine Berührung mit dem Bypassrohr verhindern. SITRANS LG250 - Betriebsanleitung...

  • Seite 13: Montieren

    Sie müssen diese Stopfen vor dem elektrischen Anschluss entfernen. NPT-Gewinde Bei Gerätegehäusen mit selbstdichtenden NPT-Gewinden können die Kabelverschraubungen nicht werkseitig eingeschraubt werden. Die freien Öffnungen der Kabeleinführungen sind deshalb als Transport- schutz mit roten Staubschutzkappen verschlossen. Die Staubschutz- kappen bieten keinen ausreichenden Schutz gegen Feuchtigkeit. PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 14: Montagehinweise

    Abrasion und mechanische Einwirkungen Montagehinweise Montageposition Montieren Sie den SITRANS LG250 so, dass der Abstand zu Behäl- tereinbauten oder der Behälterwand min. 300 mm (12 in) beträgt. Bei nicht metallischen Behältern sollte der Abstand zur Behälterwand mindestens 500 mm (19.7 in) betragen.
  • Seite 15 Stutzen, die höher sind, oder einen größeren Durchmesser haben, sind generell möglich. Sie können jedoch die obere Totzone vergrö- ßern. Prüfen Sie, ob dies für Ihre Messung relevant ist. Führen Sie in solchen Fällen nach der Montage immer eine Stör- signalausblendung durch. Weitere Informationen finden Sie unter "Inbetriebnahmeschritte". PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 16: Schweißarbeiten

    Nehmen Sie vor Schweißarbeiten am Behälter den Elektronikein- Schweißarbeiten satz aus dem Sensor. Sie vermeiden damit Beschädigungen an der Elektronik durch induktive Einkopplungen. Einströmendes Medium Montieren Sie die Geräte nicht über oder in den Befüllstrom. Stellen Sie sicher, dass Sie die Mediumoberfläche erfassen und nicht das einströmende Medium. SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 17: Messbereich

    Messsonde oberhalb der oberen und unterhalb der unteren seitlichen Befüllöffnung des Bypassrohrs liegt. Damit können Sie den gesamten Hub des Mediums im Bypassrohr (h) messen. Berück- sichtigen Sie bei der Auslegung des Bypassrohrs die Totzone der Messsonde und wählen Sie die Länge des Bypassrohrs oberhalb der oberen seitlichen Befüllöffnung entsprechend. Mikrowellen durchdringen viele Kunststoffe. Daher sind Rohre aus Kunststoff messtechnisch problematisch. Wenn aus Gründen der PBD-51041016 SITRANS LG250 - Betriebsanleitung...
  • Seite 18 Beständigkeit nichts dagegen spricht, empfehlen wir ein Standrohr aus unbeschichtetem Metall. Wenn der SITRANS LG250 in Bypassrohren eingesetzt wird, muss eine Berührung mit der Rohrwand verhindert werden. Wir empfehlen dazu eine Seilmesssonde mit Zentriergewicht. Vorsicht: Achten Sie bei der Montage darauf, dass das Seil durchgehend gera- de ist.
  • Seite 19 Mikrowellen durchdringen viele Kunststoffe. Daher sind Rohre aus Kunststoff messtechnisch problematisch. Wenn aus Gründen der Beständigkeit nichts dagegen spricht, empfehlen wir ein Standrohr aus unbeschichtetem Metall. Wenn der SITRANS LG250 in Standrohren eingesetzt wird, muss eine Berührung mit der Rohrwand verhindert werden. Wir empfehlen dazu eine Seilmesssonde mit Zentriergewicht. PBD-51041016 SITRANS LG250 - Betriebsanleitung...
  • Seite 20 Vermeiden Sie unbestimmte Behälterverbindungen, d. h. die Verbin- dung muss entweder zuverlässig geerdet oder zuverlässig isoliert sein. Jede undefinierte Veränderung dieser Voraussetzung führt zu Messfehlern. Falls bei einer Stabmesssonde die Gefahr einer Berührung mit der Behälterwand besteht, fixieren Sie die Messsonde am äußersten unteren Ende. Beachten Sie, dass unterhalb der Fixierung nicht gemessen werden kann. SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 21: Abspannvorrichtung

    Die ermittelte Sondenlänge kann bei der Verwendung von Bogenseg- menten von der tatsächlichen Messsondenlänge abweichen. Wenn an der Behälterwand Einbauten wie Stützstreben, Leitern etc. vorhanden sind, sollte die Messsonde mindestens 300 mm (11.81 in) von der Behälterwand entfernt sein. PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 22: Stabverlängerung

    Bei schwierigen Einbaubedingungen z. B. in Stutzen, können Sie die Messsonde mit einer Stabverlängerung entsprechend anpassen. Um die daraus entstehenden Laufzeitveränderungen zu kompensie- ren, müssen Sie die Sondenlänge automatisch vom Gerät bestimmen lassen. Weitere Informationen finden Sie in der Zusatzanleitung der Stab- und Seilkomponenten. SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 23: An Die Spannungsversorgung Anschließen

    Sie sind durch Kunst- stoffstopfen als Transportschutz verschlossen. Hinweis: Sie müssen diese Stopfen vor dem elektrischen Anschluss entfernen. NPT-Gewinde Bei Gerätegehäusen mit selbstdichtenden NPT-Gewinden können die Kabelverschraubungen nicht werkseitig eingeschraubt werden. Die freien Öffnungen der Kabeleinführungen sind deshalb als Transport- schutz mit roten Staubschutzkappen verschlossen. PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 24: Anschließen

    Drehen nach links herausnehmen 3. Überwurfmutter der Kabelverschraubung lösen und Verschluss- stopfen herausnehmen 4. Anschlusskabel ca. 10 cm (4 in) abmanteln, Aderenden ca. 1 cm (0.4 in) abisolieren 5. Kabel durch die Kabelverschraubung in den Sensor schieben SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 25: Anschlussplan Einkammergehäuse

    Dichtring muss das Kabel komplett umschließen 10. Evtl. vorhandenes Anzeige- und Bedienmodul wieder aufsetzen 11. Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. Anschlussplan Einkammergehäuse Die nachfolgende Abbildung gilt für die Nicht-Ex-, die Ex-ia- und die Ex-d-Ausführung. PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 26: Elektronik- Und Anschlussraum

    Die nachfolgende Abbildung gilt für die Nicht-Ex-, die Ex-ia- und die Ex-d-Ausführung. Elektronikraum 6 7 8 Abb. 15: Elektronikraum - Zweikammergehäuse Interne Verbindung zum Anschlussraum Kontaktstifte für Anzeige- und Bedienmodul bzw. Schnittstellenadapter Wahlschalter für Bus-Adresse SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 27: Geräteadresse Einstellen

    Das Anzeige- und Bedienmodul (softwaremäßige Adresseinstel- lung) • PACTware/DTM (softwaremäßige Adresseinstellung) Hardwareadressierung Die Hardwareadressierung ist wirksam, wenn mit den Adresswahl- schaltern am Gerät eine Adresse kleiner 126 eingestellt wird. Damit ist die Softwareadressierung unwirksam, es gilt die eingestellte Hardwareadresse. PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 28: Softwareadressierung

    Gerät die Adresse 126 oder größer eingestellt wird. Der Adressierungsvorgang wird in der Betriebsanleitung "Anzeige- und Bedienmodul" beschrieben. Einschaltphase Nach dem Anschluss des SITRANS LG250 an das Bussystem führt das Gerät zunächst einen Selbsttest durch: • Interne Prüfung der Elektronik •...

  • Seite 29: In Betrieb Nehmen Mit Dem Anzeige- Und Bedienmodul

    Anschluss ist nicht erforderlich. Abb. 18: Einsetzen des Anzeige- und Bedienmoduls beim Einkammergehäuse Hinweis: Falls Sie das Gerät mit einem Anzeige- und Bedienmodul zur ständi- gen Messwertanzeige nachrüsten wollen, ist ein erhöhter Deckel mit Sichtfenster erforderlich. PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 30: Bediensystem

    Rücksprung in die Messwertanzeige ausgelöst. Dabei gehen die noch nicht mit [OK] bestätigten Werte verloren. Einschaltphase Nach dem Einschalten führt der SITRANS LG250 einen kurzen Selbsttest durch, dabei wird die Gerätesoftware überprüft. Das Ausgangssignal gibt während der Einschaltphase eine Störmel- dung aus.

  • Seite 31: Parametrierung - Schnellinbetriebnahme

    • Mediumtyp (optional) • Anwendung • Max.-Abgleich • Min.-Abgleich • Störsignalausblendung Die Beschreibung der einzelnen Menüpunkte finden Sie nachfolgend in Kapitel "Parametrierung - Erweiterte Bedienung". Parametrierung - Erweiterte Bedienung Bei anwendungstechnisch anspruchsvollen Messstellen können Sie in der "Erweiterten Bedienung" weitergehende Einstellungen vornehmen. PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 32: Hauptmenü

    Im Auslieferungszustand werkseitig ist die Adresse 126 eingestellt. Diese kann zur Funktionsprüfung des Gerätes und zum Anschluss an ein vorhandendes Profibus-PA-Netzwerk genutzt werden. Anschlie- ßend muss diese Adresse geändert werden, um weitere Geräte einbinden zu können. Die Adresseinstellung erfolgt wahlweise über: SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 33: Einheiten

    • PACTware/DTM (softwaremäßige Adresseinstellung) Hardwareadressierung Die Hardwareadressierung ist wirksam, wenn mit den Adresswahl- schaltern auf dem Elektronikeinsatz des SITRANS LG250 eine Ad- resse kleiner 126 eingestellt wird. Damit ist die Softwareadressierung unwirksam, es gilt die eingestellte Hardwareadresse. Softwareadressierung Die Softwareadressierung ist wirksam, wenn mit den Adresswahl- schaltern am Gerät die Adresse 126 oder größer eingestellt wird.
  • Seite 34 In diesem Modus ignoriert der Sensor die Parameter der Anwendung und reagiert sofort auf jede Veränderung. Anwendung - Medium, In diesem Menüpunkt können Sie den Mediumtyp (Medium) definie- Dielektrizitätszahl ren. Dieser Menüpunkt ist nur verfügbar, wenn Sie unter dem Menüpunkt "Anwendung" Füllstandmessung ausgewählt haben. Sie können zwischen folgenden Mediumarten wählen: SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 35: Anwendung - Dielektrizitätszahl

    Sie dazu die gemessene bzw. bekannte Distanz zur Trennschicht eingeben. In diesem Menüpunkt können Sie den Max.-Abgleich für den Füll- Max.-Abgleich Füllstand stand eingeben. Bei einer Trennschichtmessung ist dies der maximale Gesamtfüllstand. Den gewünschten Prozentwert mit [+] einstellen und mit [OK] spei- chern. PBD-51041016 SITRANS LG250 - Betriebsanleitung...
  • Seite 36 "Anwendung" Trennschichtmessung ausgewählt haben. Geben Sie den gewünschten Prozentwert für den Max.-Abgleich ein. Alternativ haben Sie die Möglichkeit, den Abgleich der Füllstandmes- sung auch für die Trennschicht zu übernehmen. Geben Sie passend zum Prozentwert den entsprechenden Distanz- wert in Meter für die Oberfläche des oberen Mediums ein. SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 37: Störsignalausblendung

    Wenn die Messsonde bedeckt ist, geben Sie die tatsächliche Distanz vom Sensor bis zur Oberfläche des Mediums ein. Alle in diesem Bereich vorhandenen Störsignale werden nun vom Sensor erfasst und abgespeichert. Beachten Sie, dass bei bedeckter Messsonde nur Störsignale im unbedeckten Bereich der Messsonde erfasst werden. PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 38: Linearisierung

    Im Folgenden müssen Sie die Werte für Ihren Behälter eingeben, z. B. die Behälterhöhe und die Stutzenkorrektur. Geben Sie bei unlinearen Behälterformen die Behälterhöhe und die Stutzenkorrektur ein. Bei der Behälterhöhe müssen Sie die Gesamthöhe des Behälters eingeben. SITRANS LG250 - Betriebsanleitung PBD-51041016...
  • Seite 39 Im Menüpunkt "Channel" legen Sie fest, auf welche Messgröße sich der Ausgang bezieht. AI FB1 - Skalierungsein- Im Menüpunkt "Skalierungseinheit" definieren Sie die Skalierungsgrö- heit ße und die Skalierungseinheit für den Füllstandwert auf dem Display, z. B. Volumen in l. PBD-51041016 SITRANS LG250 - Betriebsanleitung...
  • Seite 40 Daten aus Sensor in das Anzeige- und Bedienmodul einlesen Vorsicht: Bei aktiver PIN ist die Bedienung über PACTware/DTM sowie über andere Systeme ebenfalls gesperrt. Die PIN im Auslieferungszustand lautet 0000. Rufen Sie unsere Serviceabteilung an, falls Sie die PIN geändert und vergessen haben. SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 41: Anzeigeformat

    Display. Dabei können Sie zwei verschiedene Messwerte anzei- gen. In diesem Menüpunkt definieren Sie den Messwert 2. Die Werkseinstellung für den Anzeigewert 2 ist die Elektroniktempe- ratur. Anzeigeformat In diesem Menüpunkt definieren Sie das Anzeigeformat des Mess- wertes auf dem Display. Sie können für die zwei verschiedenen Anzeigewerte unterschiedliche Anzeigeformate festlegen. Sie können damit definieren, mit wievielen Nachkommastellen der Messwert auf dem Display angezeigt wird. PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 42: Beleuchtung

    In diesem Menüpunkt wird die Messsicherheit der Füll- standmessung in mV angezeigt. Je höher der Wert ist, desto sicherer funktioniert die Messung. Wenn Sie unter dem Menüpunkt "Inbetriebnahme - Anwendung" Trennschichtmessung ausgewählt haben, werden zu den Schleppzei- SITRANS LG250 - Betriebsanleitung PBD-51041016...
  • Seite 43 Mit den folgenden Funktionen können Sie Teilbereiche der Echokurve vergrößern. • "X-Zoom": Lupenfunktion für die Messentfernung • "Y-Zoom": 1-, 2-, 5- und 10-fache Vergrößerung des Signals in "V" • "Unzoom": Rücksetzen der Darstellung auf den Nennmessbereich mit einfacher Vergrößerung PBD-51041016 SITRANS LG250 - Betriebsanleitung...
  • Seite 44 Einstellungen der Echokurve können Sie in der Bediensoft- ware PACTware vornehmen. Mit der Bediensoftware PACTware und dem PC kann die hochauf- gelöste Echokurve später angezeigt und genutzt werden, um die Qualität der Messung zu beurteilen. SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 45: Weitere Einstellungen

    Die folgende Tabelle zeigt die Defaultwerte des Gerätes. Je nach Geräteausführung oder Anwendung sind nicht alle Menüpunkte verfügbar bzw. unterschiedlich belegt: Menü - Inbetriebnahme Menüpunkt Defaultwert Bedienung sperren Freigegeben Messstellenname Sensor Einheiten Distanzeinheit: auftragsspezifisch Temperatureinheit: auftragsspezifisch PBD-51041016 SITRANS LG250 - Betriebsanleitung...
  • Seite 46 3,402823E+38 % AI FB1 Lo Lo Limit -3,402823E+38 % AI FB1 Lo Limit -3,402823E+38 % AI FB1 Hysteresis 0,50 % AI FB1 Fail Safe Mode (Verhalten bei Störung) Last Valid Out Value (letzter gültiger Messwert) SITRANS LG250 - Betriebsanleitung PBD-51041016...
  • Seite 47 Aktuelle Uhrzeit Uhrzeit - Format 24 Stunden Sondentyp Gerätespezifisch AI FB2 Tag Descriptor AI FB 2 Channel Primary Value (Lin.-Prozent Füllstand) AI FB2 Skalierung PV Scale (min.) AI FB2 Skalierung PV Scale (max.) 100 % PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 48: Geräteeinstellungen Kopieren

    Funktionen stehen zur Verfügung: • Aus Sensor lesen: Daten aus dem Sensor auslesen und in das Anzeige- und Bedienmodul speichern • In Sensor schreiben: Daten aus dem Anzeige- und Bedienmodul zurück in den Sensor speichern SITRANS LG250 - Betriebsanleitung PBD-51041016...
  • Seite 49 Voraussetzungen Für eine erfolgreiche Übertragung müssen folgende Voraussetzungen erfüllt sein: • Die Daten können nur auf den gleichen Gerätetyp übertragen werden, z. B. SITRANS LG250 • Es muss sich um den gleichen Sondentyp handeln, z. B. Stab- messsonde • Die Firmware der beiden Geräte ist identisch...

  • Seite 50: Sicherung Der Parametrierdaten

    Nutzung bzw. für Servicezwecke zur Verfügung. Im Anzeige- und Bedien- Ist das Gerät mit einem Anzeige- und Bedienmodul ausgestattet, modul so können die Parametrierdaten darin gespeichert werden. Die Vorgehensweise wird im Menüpunkt "Geräteeinstellungen kopieren" beschrieben. SITRANS LG250 - Betriebsanleitung PBD-51041016...
  • Seite 51 PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 52: In Betrieb Nehmen Mit Pactware

    Funktionen in älteren Firmwareversionen enthal- ten. Die neueste Gerätesoftware können Sie von unserer Homepage herunterladen. Eine Beschreibung des Updateablaufs ist ebenfalls im Internet verfügbar. Die weitere Inbetriebnahme wird in der Online-Hilfe von PACTware und den DTMs beschrieben. SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 53: In Betrieb Nehmen Mit Der Schnellinbetriebnahme

    Die Schnellinbetriebnahme ist eine weitere Möglichkeit, um den Sen- sor zu parametrieren. Sie ermöglicht eine komfortable Eingabe der wichtigsten Daten, um den Sensor schnell an Standardanwendun- gen anzupassen. Wählen Sie hierzu im Startbildschirm die Funktion "Schnellinbetriebnahme". PBD-51041016 SITRANS LG250 - Betriebsanleitung...
  • Seite 54 Abb. 23: Schnellinbetriebnahme auswählen Schnellinbetriebnahme Erweiterte Bedienung Wartung Schnellinbetriebnahme Mit der Schnellinbetriebnahme können Sie den SITRANS LG250 in wenigen Schritten für Ihre Anwendung parametrieren. Die assis- tentgeführte Bedienung beinhaltet die Grundeinstellungen für eine einfache und sichere Inbetriebnahme. Information: Ist die Funktion inaktiv, wurde möglicherweise kein Gerät angeschlos- sen.

  • Seite 55: Sicherung Der Parametrierdaten

    Sicherung der Parametrierdaten Es wird empfohlen, die Parametrierdaten über PACTware zu dokumentieren bzw. zu speichern. Sie stehen damit für mehrfache Nutzung bzw. für Servicezwecke zur Verfügung. PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 56: In Betrieb Nehmen Mit Anderen Systemen

    In Betrieb nehmen mit anderen Systemen DD-Bedienprogramme Für das Gerät stehen Gerätebeschreibungen als Enhanced Device Description (EDD) für DD-Bedienprogramme wie z. B. AMS↑ und PDM zur Verfügung. SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 57: Diagnose Und Service

    Bis zu 500 Ereignisse werden mit Zeitstempel automatisch im Sensor nicht löschbar gespeichert. Jeder Eintrag enthält Datum/Uhrzeit, Ereignistyp, Ereignisbeschreibung und Wert. Ereignistypen sind z. B.: • Änderung eines Parameters • Ein- und Ausschaltzeitpunkte • Statusmeldungen (nach NE 107) • Fehlermeldungen (nach NE 107) PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 58: Statusmeldungen

    Funktionskontrolle (Function check) - orange Wartungsbedarf (Maintenance) - blau Ausfall (Failure): Aufgrund einer erkannten Funktionsstörung im Gerät gibt das Gerät eine Störmeldung aus. Diese Statusmeldung ist immer aktiv. Eine Deaktivierung durch den Anwender ist nicht möglich. SITRANS LG250 - Betriebsanleitung PBD-51041016...
  • Seite 59 Messwert konnte Messwert wird Dauer je nach Ausführung und Para- noch nicht ermittelt werden ermittelt metrierung bis ca. 3 Minuten F113 Fehler in der internen Gerätekom- Betriebsspannung kurzzeitig tren- munikation Kommunikations- fehler Gerät zur Reparatur einsenden PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 60: Function Check

    Tab. 7: Fehlercodes und Textmeldungen, Hinweise zur Ursache und Beseitigung Out of specification Code Ursache Beseitigung Textmeldung Diagnose S600 Temperatur der Auswertelektronik Umgebungstemperatur prüfen Bit 23 im nicht spezifizierten Bereich Unzulässige Elektronik isolieren Elektroniktem- Gerät mit höherem Temperaturbe- peratur reich einsetzen SITRANS LG250 - Betriebsanleitung PBD-51041016...
  • Seite 61 M507 Fehler bei der Inbetriebnahme Reset durchführen und Inbetrieb- Bit 22 nahme wiederholen Fehler in der Ge- Fehler beim Ausführen eines Resets räteeinstellung Störsignalausblendung fehlerhaft Tab. 9: Fehlercodes und Textmeldungen, Hinweise zur Ursache und Beseitigung PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 62: Störungen Beseitigen

    Messfehler bei konstantem Füllstand Fehlerbeschreibung Ursache Beseitigung Messwert zeigt zu geringen Min.-/Max.-Abgleich nicht korrekt Min.-/Max.-Abgleich anpassen bzw. zu hohen Füllstand Linearisierungskurve falsch Linearisierungskurve anpassen Laufzeitfehler (kleiner Messfehler nahe Inbetriebnahme wiederholen 100 %/großer Fehler nahe 0 %) time SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 63: Messfehler Bei Befüllung

    Störsignal größer als Füllstandecho Störsignale im Nahbereich beseitigen leeren im Nahbereich Füllstandecho zu klein Verschmutzungen an der Messsonde stehen beseitigen. Nach Beseitigung der Störsi- gnale muss die Störsignalausblendung gelöscht werden. Neue Störsignalausblendung durch- führen time PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 64: Behandlung Von Messfehlern Bei Schüttgütern

    Bei zu geringem Füllstand könnte die Ursache auch ein zu hoher Leitungswiderstand sein. Messfehler bei konstantem Füllstand Fehlerbeschrei- Ursache Beseitigung bung Messwert zeigt zu Min.-/Max.-Abgleich nicht korrekt Min.-/Max.-Abgleich anpassen geringen bzw. zu ho- Linearisierungskurve falsch Linearisierungskurve anpassen hen Füllstand time SITRANS LG250 - Betriebsanleitung PBD-51041016...
  • Seite 65 Messwert springt bei Variierendes Kondensat oder Verschmut- Störsignalausblendung durchführen oder Befüllung sporadisch zungen an der Antenne Störsignalausblendung mit Kondensat/Ver- auf 100 % schmutzung im Nahbereich durch Editieren erhöhen Bei Schüttgütern Radarsensor mit Luftspülanschluss oder flexible Antennen- abdeckung verwenden time PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 66: Verhalten Nach Störungsbeseitigung

    Sensors geladen werden. Hierzu gibt es folgende Möglichkeiten: • Im Werk • Vor Ort durch den Anwender In beiden Fällen ist die Angabe der Seriennummer des Sensors erfor- derlich. Die Seriennummer finden Sie auf dem Typschild des Gerätes, im Inneren des Gehäuses sowie auf dem Lieferschein zum Gerät. SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 67: Seil/Stab Auswechseln

    Bewegung in die Öffnung des Prozessanschlusses einschieben. 5. Messstab von Hand weiter in die Öffnung des Prozessanschlus- ses einschrauben. 6. Mit dem zweiten Gabelschlüssel gegenhalten und den Messstab bzw. das Messseil an den Zweikantflächen mit folgendem Dreh- moment anziehen. Stab-ø 8, Seil-ø 2 und 4: 6 Nm (4.43 lbf ft) Stab-ø 12: 10 Nm (7.37 lbf ft) PBD-51041016 SITRANS LG250 - Betriebsanleitung...
  • Seite 68 7 Nm (5.16 lbf ft) Seil mit Zentriergewicht: Seil mit den Gewindestiften fixieren, Anzugsmoment 7 Nm (5.16 lbf ft) und das Klemmteil am Zentrier- gewicht fixieren. 8. Neue Messsondenlänge eingeben und danach Abgleich erneut durchführen (siehe dazu "Inbetriebnahmeschritte, Min.-Abgleich durchführen - Max.-Abgleich durchführen"). SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 69: Softwareupdate

    Geräte mit Zulassungen können an bestimmte Softwarestände ge- bunden sein. Stellen Sie deshalb sicher, dass bei einem Softwareup- date die Zulassung wirksam bleibt. Detallierte Informationen finden Sie im Downloadbereich auf unserer Homepage: www.siemens.com/sitranslg. Vorgehen im Reparaturfall Sollte eine Reparatur erforderlich sein, wenden Sie sich bitte an Siemens. Sie finden die Standorte auf "www.siemens.com/processautomation". PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 70: Ausbauen

    Führen Sie das Gerät direkt einem spezialisierten Recyclingbetrieb zu und nutzen Sie dafür nicht die kommunalen Sammelstellen. Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 71: Anhang

    Borosilikatglas GPC 540 mit 316L und Alloy C22 (2.4602) Ʋ Dichtung zwischen Gehäuse und Silikon SI 850 R Gehäusedeckel Ʋ Sichtfenster im Gehäusedeckel Kunststoffgehäuse: Polycarbonat (optional) Metallgehäuse: Glas Ʋ Erdungsklemme 316L Ʋ Kabelverschraubung PA, Edelstahl, Messing Ʋ Dichtung Kabelverschraubung Ʋ Verschlussstopfen Kabelverschrau- bung PBD-51041016 SITRANS LG250 - Betriebsanleitung...
  • Seite 72 Ʋ Seil: ø 2 mm (0.079 in) bis 75 m (246.1 ft) Ʋ Seil: ø 4 mm (0.157 in) bis 75 m (246 ft) Ʋ Ablänggenauigkeit - Seil ±(2 mm + 0,05 % der Seillänge) SITRANS LG250 - Betriebsanleitung PBD-51041016...
  • Seite 73 Primary Value (Füllhöhe in % linearisiert) Ʋ 2. FB Secondary Value 1 (Füllhöhe in %) Ʋ 3. FB Secondary Value 2 (Distanzwert) Stromwert Ʋ Nicht-Ex- und Ex-ia-Geräte 10 mA, ±0,5 mA Ʋ Ex-d-ia-Geräte 16 mA, ±0,5 mA PBD-51041016 SITRANS LG250 - Betriebsanleitung...
  • Seite 74 Wasser/Öl (Dielektrizitätszahl ~2,0) Ʋ Montage Messsondenende berührt den Behälterboden nicht Sensorparametrierung Keine Störsignalausblendung durchgeführt Abb. 28: Messbereiche - SITRANS LG250 Bezugsebene Sondenlänge L Messbereich (Werksabgleich ist bezogen auf den Messbereich in Wasser) Obere Totzone (siehe folgende Diagramme - grau markierter Bereich)
  • Seite 75 0,08 m 0,3 m 0,02 m (3.15 (11.811 " " (0.787 ") Abb. 29: Messabweichung SITRANS LG250 in Stabausführung in Medium Wasser Totzone (in diesem Bereich ist keine Messung möglich) Sondenlänge 15 mm (0.591 " 2 mm (0.079 ") -2 mm (-0.079...
  • Seite 76 (11.811 ") ") (3.94 ") Abb. 31: Messabweichung SITRANS LG250 in Seilausführung in Medium Wasser Totzone (in diesem Bereich ist keine Messung möglich) Bei Verwendung eines Zentriergewichts kann nur bis zur Oberkante des Zentriergewichts gemessen werden. Sondenlänge 15 mm (0.591 "...
  • Seite 77 2 mm (0.079 ") -2 mm (-0.079 ") -15 mm (-0.591 ") 0,1 m 0,2 m 0,07 m (3.937 " (7.874 " (2.756 ") Abb. 34: Messabweichung SITRANS LG250 in Seilausführung (ø 4 mm/0.157 in, PFA-beschichtet) in Medium Wasser Totzone (in diesem Bereich ist keine Messung möglich) Sondenlänge PBD-51041016 SITRANS LG250 - Betriebsanleitung...
  • Seite 78 0,08 % 0,52 % Wasserstoff 20 °C (68 °F) -0,01 % 0,1 % 0,61 % 200 °C (392 °F) -0,02 % 0,05 % 0,37 % 400 °C (752 °F) -0,02 % 0,03 % 0,25 % SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 79: Messcharakteristiken Und Leistungsdaten Messzykluszeit

    -20 … +200 °C (-4 … +392 °F) turzwischenstück Zeitspanne nach sprunghafter Änderung der Messdistanz um max. 0,5 m bei Flüssigkeitsanwendungen, max. 2 m bei Schüttgutanwendungen, bis das Ausgangssignal zum ersten Mal 90 % seines Beharrungswertes angenommen hat (IEC 61298-2). PBD-51041016 SITRANS LG250 - Betriebsanleitung...
  • Seite 80 30°C / 86°F 0°C / 32°F -20°C 50°C 80°C 100°C 150°C 200°C -4°F 122°F 176°F 212°F 302°F 392°F -40°C / -40°F Abb. 37: Umgebungstemperatur - Prozesstemperatur, Ausführung mit Temperaturzwischenstück Umgebungstemperatur Prozesstemperatur (abhängig vom Dichtungswerkstoff) Aluminiumgehäuse Kunststoffgehäuse Edelstahlgehäuse, Feinguss Edelstahlgehäuse, elektropoliert SITRANS LG250 - Betriebsanleitung PBD-51041016...
  • Seite 81 Ʋ Max. Länge 180 m (590.6 ft) Ʋ Min. Biegeradius (bei 25 °C/77 °F) 25 mm (0.984 in) Ʋ Durchmesser ca. 8 mm (0.315 in) Ʋ Farbe - Nicht-Ex-Ausführung Schwarz Ʋ Farbe - Ex-Ausführung Blau PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 82: Zusätzliche Ausgangsgröße - Elektroniktemperatur Bereich

    IP66/IP68 (0,2 bar) Type 6P Edelstahl, elektropoliert Einkammer IP66/IP68 (0,2 bar) Type 6P Edelstahl, Feinguss Einkammer IP66/IP68 (0,2 bar) Type 6P Zweikammer IP66/IP67 Type 4X IP66/IP68 (0,2 bar) Type 6P Galvanische Trennung zwischen Elektronik und metallischen Geräteteilen SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 83: Kommunikation Profibus Pa

    Profil 3.02 SITRANS Serie LG 0x81B9 0x9702 SI0181B9.GSD PA139702.GSD Zyklischer Datenverkehr Vom Master Klasse 1 (z. B. SPS) werden bei laufendem Betrieb zyklisch die Messwertdaten aus dem Sensor ausgelesen. Auf welche Daten die SPS Zugriff hat, ist im unten dargestellten Block- schaltbild ersichtlich. Bei Einsatz mit erfüllter Gehäuseschutzart IEC 61010-1 PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 84: Module Der Pa-Sensoren

    Abb. 38: SITRANS LG250: Block diagram with AI FB 1 … AI FB 3 OUT values TB Transducer Block FB 1 … FB 3 Function Block Module der PA-Sensoren Für den zyklischen Datenverkehr stellt der SITRANS LG250 folgende Module zur Verfügung: •...

  • Seite 85: Beispiele Für Den Telegrammaufbau

    Value (IEEE-754) Abb. 39: Datenformat des Ausgangssignals Das Statusbyte entspricht dem Profil 3.02 "Profibus PA Profile for Process Control Devices" codiert. Der Status "Messwert OK" ist als 80 (hex) codiert (Bit7 = 1, Bit6 … 0 = 0). Der Messwert wird als 32 Bit Gleitpunktzahl im IEEE-754-Format übertragen. PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 86: Codierung Des Statusbytes Beim Pa-Ausgangswert

    (non-cascade) - acti- Static revision (FB, TB) changed (10 sek. lang aktiv, ve block alarm nachdem Parameter der Static-Kategorie geschrie- ben wurde) 0 x 89 good (non-cascade) - ac- Lo-Alarm tive advisory alarm - low limited SITRANS LG250 - Betriebsanleitung PBD-51041016...

  • Seite 87: Maße

    ø 77 mm ø 77 mm (3.03") (3.03") M16x1,5 M20x1,5/ ½ NPT M20x1,5/ ½ NPT Abb. 41: Gehäuseausführungen in Schutzart IP66/IP67 (mit eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in) Kunststoff-Einkammer Kunststoff-Zweikammer PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 88: Aluminiumgehäuse

    ½ NPT M20x1,5/ M20x1,5/ ½ NPT ½ NPT Abb. 43: Gehäuseausführungen in Schutzart IP66/IP68 (0,2 bar), (mit eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in) Edelstahl-Einkammer (elektropoliert) Edelstahl-Einkammer (Feinguss) Edelstahl-Zweikammer (Feinguss) SITRANS LG250 - Betriebsanleitung PBD-51041016...
  • Seite 89 SITRANS LG250, Seilausführung mit Straffgewicht SW 36 (1.42") (G¾, ¾ NPT) SW 41 (1.61") (G1, 1 NPT) SW 46 (1.81") (G1½, 1½ NPT) G¾, ¾ NPT, G1, 1 NPT, G1½, 1½ NPT ø 4 mm ø 4 mm (0.16") (0.16") ø...

  • Seite 90: Sitrans Lg250, Seilausführung Mit Zentriergewicht

    SITRANS LG250, Seilausführung mit Zentriergewicht SW 36 (1.42") (G¾, ¾ NPT) SW 41 (1.61") (G1, 1 NPT) SW 46 (1.81") (G1½, 1½ NPT) G¾, ¾ NPT, G1, 1 NPT, G1½, 1½ NPT ø 4 mm ø 4 mm (0.16") (0.16") ø...
  • Seite 91 SW 46 (1.81") (G1½, 1½ NPT) G¾, ¾ NPT, G1, 1 NPT, G1½, 1½ NPT G1½, 1½ NPT ø 8 mm ø 12¨mm (0.32") (0.47") Abb. 46: SITRANS LG250, Gewindeausführung Sensorlänge, siehe Kapitel "Technische Daten" Stabausführung ø 8 mm (0.315 in) Stabausführung ø 12 mm (0.472 in) PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 92: Warenzeichen

    11.4 Warenzeichen Alle verwendeten Marken sowie Handels- und Firmennamen sind Eigentum ihrer rechtmäßigen Eigentümer/Urheber. SITRANS LG250 - Betriebsanleitung PBD-51041016...
  • Seite 93 Simulation 44 Skalierung 40 Gasphase 35 Skalierungseinheit 39 Geräteadresse 27, 32 Softwareadressierung 28, 33 Gerätestammdatei 83 Sondenlänge 34 Gerätestatus 42 Sondentyp 49 GSD-Datei 83 Spezialparameter 49 Sprache 41 Statusbytes PA-Ausgangswert 86 Hardwareadressierung 27, 33 Störsignalausblendung 37 PBD-51041016 SITRANS LG250 - Betriebsanleitung...
  • Seite 94 Störung – Beseitigung 62 Störungsbeseitigung 62 Tastenfunktion 30 Telegrammaufbau 85 Typschild 8 Werkskalibrierdatum 50 Zubehör – Anzeige- und Bedienmodul 12 – Externe Anzeige- und Bedieneinheit 12 Zyklischer Datenverkehr 83 SITRANS LG250 - Betriebsanleitung PBD-51041016...
  • Seite 95 Notes PBD-51041016 SITRANS LG250 - Betriebsanleitung...

  • Seite 96: Weitere Informationen

    Weitere Informationen www.siemens.com/level www.siemens.com/weighing Siemens Canada Limited Subject to change without prior notice PD PA PI LW PBD-51041016 Rev. 7.0 1954 Technology Drive P.O. Box 4225 © Siemens AG 2020 Peterborough, ON K9J 7B1, Canada email: techpubs.smpi@siemens.com Gedruckt in Canada www.siemens.com/processautomation...
