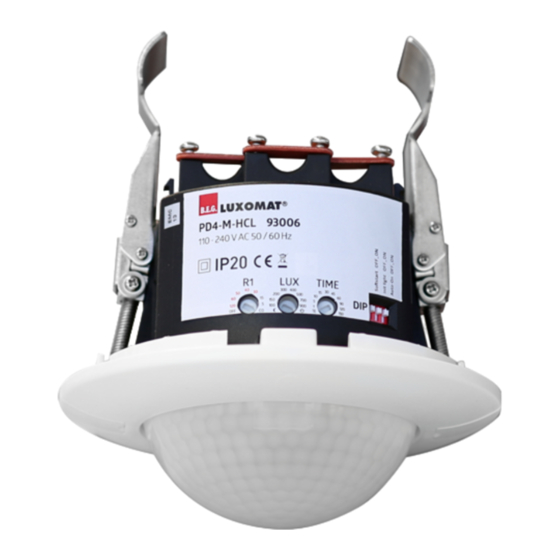

PD4-M-HCL 93006/93007
Funktionsbeschreibung
(Stand: 08.08.2018)
50527_V1_Operation_Manual_PD4-M-HCL_93006_93007_D_080818
Inhalt
1. Funktionsweise .................................................................. 2
1.1. Allgemein ....................................................................... 2
1.2. Human Centric Lighting ................................................. 2
1.2.1. HCL-Modus ............................................................ 2
1.2.2. Anwendungsprofile ............................................... 2
1.2.3. Datum ................................................................... 2
1.2.4. Uhrzeit ................................................................... 2
1.3. Gruppen und Lichtzonen ............................................... 2
1.3.1. Lichtzone A (Hauptbeleuchtung) ........................... 3
1.4. Das integrierte Relais mit seinen Betriebsarten ............. 3
1.5. Vollautomatik / Halbautomatik ..................................... 3
1.6. Taster-Funktionen ......................................................... 4
1.7. IR-Adapter ..................................................................... 4
2. Inbetriebnahme ohne IR-Adapter ....................................... 4
2.1. Selbstprüfzyklus ............................................................. 4
2.2. Werkseinstellung ........................................................... 4
2.3. Potentiometer und DIP-Schalter .................................... 4
2.4. Factory Reset ................................................................. 4
3. LED Indikation .................................................................... 5
4. Bidirektionale Smartphone App ......................................... 5
4.2. Vorbereitung IR-Adapter ............................................... 5
4.3. Adapter mit Smartphone verbinden .............................. 5
5. Smartphone App Parameter ............................................... 5
5.1. Allgemein ....................................................................... 5
5.2. Gerät .............................................................................. 5
5.3. Human Centric Lighting ................................................. 6
5.4. Beleuchtung ................................................................... 6
5.5. DALI Gruppen 1-3: Lichtzone A ...................................... 6
5.6. DALI Gruppe 4: Lichtzone B ........................................... 7
5.7. Orientierungslicht .......................................................... 7
5.8. Relais ............................................................................. 7
6. Smartphone App Befehle ................................................... 7
6.1. DALI ............................................................................... 7
6.2. DALI Gruppenzuweisung ................................................ 7
6.3. Gerät .............................................................................. 8
7. Adressierung und Gruppenbildung ..................................... 8
7.1. Schritt 1: Broadcast Reset .............................................. 8
7.2. Schritt 2: Neuer Adressierungsprozess .......................... 9
7.3. Schritt 3: Gruppierung prüfen und ggf. ändern.............. 9
8. EVG hinzufügen oder ersetzen.......................................... 10
9. Lux-Sollwert einstellen ..................................................... 10
9.1. Ausrichtung.................................................................. 10
9.2. Voreinstellungen.......................................................... 10
9.3. Prozessbeschreibung ................................................... 10
10. Artikel ............................................................................ 10
Seite 1 / 10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für B.E.G. LUXOMAT PD4-M-HCL
Inhaltszusammenfassung für B.E.G. LUXOMAT PD4-M-HCL
-
Seite 1: Inhaltsverzeichnis
PD4-M-HCL 93006/93007 Inhalt Funktionsbeschreibung 1. Funktionsweise ..............2 (Stand: 08.08.2018) 1.1. Allgemein ............... 2 1.2. Human Centric Lighting ..........2 1.2.1. HCL-Modus ............2 1.2.2. Anwendungsprofile ..........2 1.2.3. Datum ..............2 1.2.4. Uhrzeit ..............2 1.3. Gruppen und Lichtzonen ..........2 1.3.1. -
Seite 2: Funktionsweise
PD4-M-HCL 93006/93007 Im Profil „Büro“ wird die Helligkeit im Tagesverlauf von ca. 500 bis 650 Lux und die Farbtemperatur von ca. 3500 bis 1. Funktionsweise 5500 Kelvin gesteuert. Im Profil „Industrie“ wird die Helligkeit im Tagesverlauf von 1.1. Allgemein ca. -
Seite 3: Lichtzone A (Hauptbeleuchtung)
PD4-M-HCL 93006/93007 professionellen Einbruchmeldeanlagen nicht verwendet werden.) „Impulsfunktion“ (über Betriebsart HKL) – 1.3.1. Lichtzone A (Hauptbeleuchtung) Impulsfunktion kann zur Ansteuerung von externen HKL- Systemen genutzt werden. Nur alle 9 s wird ein 2,5 s Impuls Helligkeitsunterschiede durch seitlich einfallendes Tageslicht gesetzt. -
Seite 4: Taster-Funktionen
PD4-M-HCL 93006/93007 Mond: 1.6. Taster-Funktionen Nachtbetrieb (< 10 LUX) / Sollwert in LUX: 100,150,200,300,400,500,700,900 / Als Taster können konventionelle Schließer verwendet werden. Sonne: Kurzes Drücken aller Taster A, B und C schaltet das Licht in den Tagbetrieb (Keine Konstantlichtregelung, jeweiligen Lichtzonen ein und aus. Langes Drücken (> 2 immer „zu dunkel“-Erkennung) Sekunden) der Taster A und B führt zum manuellen Dimmen (hoch oder runter –... -
Seite 5: Led Indikation
PD4-M-HCL 93006/93007 4.3. Adapter mit Smartphone verbinden Stecken Sie den Adapter in den Audio-Anschluss Ihres 3. LED Indikation Smartphones oder Tablets und achten Sie darauf, dass der Mini- Klinken-Stecker vollständig in der Buchse steckt. Achtung: Schutzhüllen können unter Umständen mechanisch verhindern, Nr. -
Seite 6: Human Centric Lighting
PD4-M-HCL 93006/93007 Status-LEDs Datum Diese dienen u.a. zur Anzeige von Bewegung. Das aktuelle Datum im Gerät. Beim Senden Hinweis: Im geöffneten Zustand sowie im wird das aktuelle Datum vom Mobiltelefon Testbetrieb sind die LEDs aktiv! verwendet. Uhrzeit INI Licht Die aktuelle Uhrzeit im Gerät. Beim Senden Mit der INI-ON bzw. -
Seite 7: Dali Gruppe 4: Lichtzone B
PD4-M-HCL 93006/93007 5.6. DALI Gruppe 4: Lichtzone B 6. Smartphone App Befehle Betriebsart 6.1. DALI Hier wird die Betriebsart des Melders eingestellt. VOLL: In diesem Betriebszustand DALI öffnen schaltet die Beleuchtung für erhöhten Komfort Startet DALI-Konfigurationsmodus automatisch ein und aus, je nach Anwesenheit Helligkeit. -
Seite 8: Gerät
PD4-M-HCL 93006/93007 Gruppen 1-4 Helligkeit speichern Gruppierungen anzeigen/prüfen Geschlossen: Beendet Dimmvorgang Gruppenzuweisungsprozess: Speichert Offen: Aktuellen Lichtwert speichern gewählte Gruppe auf blinkendes DALI-EVG 7. Adressierung und Gruppenbildung Gruppe 1 für Lichtzone A dunkle Bereiche (Wandseite) Bevor Gruppen gebildet werden, empfiehlt es sich einen Plan ... -
Seite 9: Schritt 2: Neuer Adressierungsprozess
PD4-M-HCL 93006/93007 7.3. Schritt 3: Gruppierung prüfen und ggf. ändern 7.2. Schritt 2: Neuer Adressierungsprozess Wichtiger Hinweis, wenn Slave-Geräte im Einsatz sind: Schließen Sie Slave-Geräte entweder erst nach der Neu- Adressierung an oder sorgen Sie während der Auto- Adressierung (alle LEDs blinken schnell) dafür, dass sich niemand im Erfassungsbereich eines Slave-Gerätes aufhält und somit keine Bewegungserkennungen an den Master gesendet werden. -
Seite 10: Evg Hinzufügen Oder Ersetzen
PD4-M-HCL 93006/93007 9. Lux-Sollwert einstellen 8. EVG hinzufügen oder ersetzen 9.1. Ausrichtung Richten Lichtfühler immer einen Für den Fall, dass einzelne DALI-EVG ersetzt oder weitere Beleuchtungsbereich der Gruppe 1 aus. Der Fühler kann hierfür hinzugefügt werden sollen, gibt es den DALI-Wartungsmodus. in der Vertikalen um 30°...
