Einbau- und Bedienungsanleitung

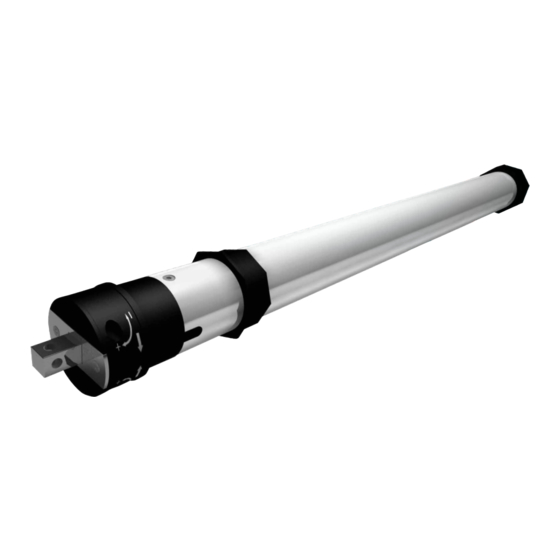

Rohrmotor
Baureihe SL 35 / SL 45 / SL 59
elektro-mechanische Endschalter
Gültig für folgende Modelle:
Für Wellengrößen ab 40mm:
Für Wellengrößen ab 60mm
Für Wellengrößen ab 70mm
Der Unterzeichner erklärt hiermit, dass die aufgeführten Rollladenantriebe die nachstehend genannten Richtlinien und Normen erfüllen.
Modelle: SL35-10/17, SL35-13/14, SL45-10/15, SL45-20/15,SL45-30/15, SL45-40/15, SL45-50/12, SL45-50/12 NHK, SL59-80/15 NHK
EN 60335-2-97:2006+A11+A2; EN 60335-1:2002+A1+A11+A12+A2+A13+A14+A15
Herstellererklärung
Sofern die automatischen Rollladenantriebe der Typen SL35-10/17, SL35-13/14, SL45-10/15, SL45-20/15,SL45-30/15, SL45-40/15, SL45-50/12
SL45-50/12 NHK, SL59-80/15 NHK gemäß aller Herstelleranweisungen in Verbindung mit einer Rollladenanlage installiert und gewartet
werden, welche ebenfalls gemäß allen Herstelleranweisungen installiert und gewartet worden ist, erfüllen sie die Bestimmungen der
EU-Richtlinie 98/37/EG in ihrer ergänzten Form. Ich, der Unterzeichner, erkläre hiermit, dass vorstehend genannte Anlage, sowie das im
Handbuch aufgeführte Zubehör, vorstehend genannte Richtlinien und Normen erfüllen.
SCHOENBERGER Germany
Enterprises GmbH & Co. KG
Zechstr. 1-7
D-82069 Hohenschäftlarn
®
™
ist eine eingetragene Marke der SCHOENBERGER Germany Enterprises GmbH & Co. KG Zechstr. 1-7 - D-82069 Hohenschäftlarn
SL 35 - 10/17 | SL35 - 13/14
SL45 - 10/15 | SL45 - 20/15 | SL45 - 30/15 | SL45 - 40/15 | SL45 - 50/12 | SL 45 - 50/12 NHK
SL59 - 80/15 NHK
Allgemeine Sicherheitshinweise
Technische Daten & Lieferumfang
Montagevorbereitung
Elektroanschluss
Montage
Einstellen der Endlagen
Installation der Kurbelösen (NHK-Antriebe)
Fehlerbehebung / FAQ
Kontaktinformationen
1
2 - 3
4
5
6
7 - 8
9
10
11
Michael Mayer
Geschäftsführer
®
™
Werbung
Verwandte Anleitungen für JAROLIFT SL 35-Serie
Inhaltszusammenfassung für JAROLIFT SL 35-Serie
- Seite 1 ® ™ Einbau- und Bedienungsanleitung Rohrmotor Baureihe SL 35 / SL 45 / SL 59 elektro-mechanische Endschalter Gültig für folgende Modelle: Für Wellengrößen ab 40mm: SL 35 - 10/17 | SL35 - 13/14 Für Wellengrößen ab 60mm SL45 - 10/15 | SL45 - 20/15 | SL45 - 30/15 | SL45 - 40/15 | SL45 - 50/12 | SL 45 - 50/12 NHK Für Wellengrößen ab 70mm SL59 - 80/15 NHK Allgemeine Sicherheitshinweise...
- Seite 2 Allgemeine Sicherheitshinweise • Wichtige Sicherheitsanweisung. Beim Bedienen der offenen/ausgefahrenen Anlage Vorsicht walten lassen, da Teile herabfallen können, wenn Befestigungen (z.B. Für die Sicherheit von Personen ist es wichtig, diese Anweisungen zu Federn) nachlassen oder gebrochen sind. befolgen! • Bitte bewahren Sie die Anleitung auf und übergeben Sie diese bei Die Netzanschlussleitung dieses Antriebs darf nur durch den gleichen einem Besitzerwechsel an den neuen Besitzer! Leitungstyp, geliefert vom Hersteller des Antriebs, ersetzt werden...
- Seite 3 Technische Daten & Lieferumfang Technische Daten der JAROLIFT ® SL- Rohrmotoren Abtriebs- Abtriebs- Endschalter- Mantelrohr- Motortyp Spannung Frequenz Stromaufnahme Motorleistung Einschaltdauer Schutzart Drehmoment Drehzahl bereich Durchmesser SL35-10/17 10 Nm 17 min 230 V 50 Hz 0,53 A 121 Watt 4 min.
- Seite 4 Technische Daten & Lieferumfang SL45-50/12NHK Motor Adapter und Mitnehmer Achtkant SW60 Kurbelöse Motor Sternlager Motor-Flachlager Einstellstift Bedienungsanleitung SL59-80/15NHK Motor Adapter und Mitnehmer Achtkant SW70 Kurbelöse Motor Sternlager Motor-Flachlager Einstellstift Bedienungsanleitung ® ™ ...
- Seite 5 Montagevorbereitung Bevor Sie mit der Montage beginnen: 1. Lesen Sie bitte, bevor Sie mit der Installation beginnen, die Bedienungsanleitung genau und vollständig durch. 2. Stellen Sie sicher, dass der Rollladen nicht beschädigt ist und dass er sich reibungslos öffnen und schließen lässt. Wenn nötig, beschädigte Teile austauschen.
- Seite 6 Elektrischer Anschluss Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag! Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anlagen dürfen nur durch eine zugelassene Elektrofachkraft, nach den Anschlussplänen in dieser Anleitung erfolgen. Führen Sie alle Montage- und Anschlussarbeiten im spannungsfreien Zustand aus. Antrieb mit mechanischen Endschaltern OHNE integriertem Funkempfänger: Farbskala der Motorleitung Schalter/...
- Seite 7 Montage des Rohrmotors Legen Sie zunächst die Anschlussleitung unter Beachtung der örtlichen Bau- und Elektrovorschriften in einem Leerrohr bis zur Abzweigdose. Lassen Sie den Rollladen ganz herab und lösen Sie die Wellenverbindung. Demontieren Sie die Rollladenwelle. HINWEIS! Die Walzenkapsel (Gegenlagerseite) ist im Regelfall durch Schrauben gesichert. Montieren Sie auf der Seite, auf welcher Sie den Motor montieren wollen, das im Lieferumfang befindliche Motorlager.
- Seite 8 Einstellen der Endpunkte Bitte verwenden Sie zur Befestigung des Rollladens an der Welle Stahlbandaufhänger, welche auch Sicherungsfedern genannt werden. Beim Einbau in 40 oder 50mm Rollladenwellen empfiehlt es sich, sogenannte Einhängeklammern (s. Skizze 2 - Seite 7) für die Sicherungsfedern zu verwenden. Die Klammern sorgen dafür, dass die Rollladenmotoren nicht durch die Schwalbenschwänze der Sicherungsfedern beschädigt werden.
- Seite 9 Einstellen der Endpunkte - Fortsetzung Verändern der Endpunkte Fahren Sie den Rollladen in die Mittelstellung zurück und beginnen Sie von vorne. Die Pfeile zeigen die Drehrichtung der Welle an. Die Einstellschrauben daneben sind nur für diese eine Richtung zuständig. Die Einstellschraube in Richtung Minus gedreht – der Motor fährt nicht mehr so weit in diese Richtung.
- Seite 10 Installation der Kurbelösen (bei NHK-Motoren) gerade Kurbelöse (im Lieferumfang enthalten) Lösen Sie die Schraube am unteren Ende der Kurbelöse und entfernen Sie die Beilagscheibe. Stecken Sie anschliessend die Kurbelöse in das Nothandgetriebe am Motorkopf. Setzen Sie nun die Beilagscheibe wieder auf das Ende der Kurbelöse und fixieren Sie diese wieder mit Hilfe der Schraube. Gelenkkurbelöse (als Zubehör erhältlich) Schritt 1...
- Seite 11 Fehlerbehebung / FAQ Der Antrieb hebt bzw. senkt den Rollladen nicht, Der Rohrmotor stoppt bei Einstellarbeiten und Probelauf startet zu langsam oder mit lauten Geräuschen. nicht selbstständig. Mögliche Ursache 1: Mögliche Ursache 1: • Der Adapter ist vom Laufring am Antriebskopf •...
- Seite 12 Marke der SCHOENBERGER Germany Enterprises GmbH & Co. KG Zechstr. 1-7 | D-82069 Hohenschäftlarn Tel.: 08178 / 932 932 Fax.: 08178 / 932 934 info@jarolift.de www.jarolift.de Technische Änderungen, Druckfehler und Irrtümer behalten wir uns vor. Stand 08-2018 ®...
