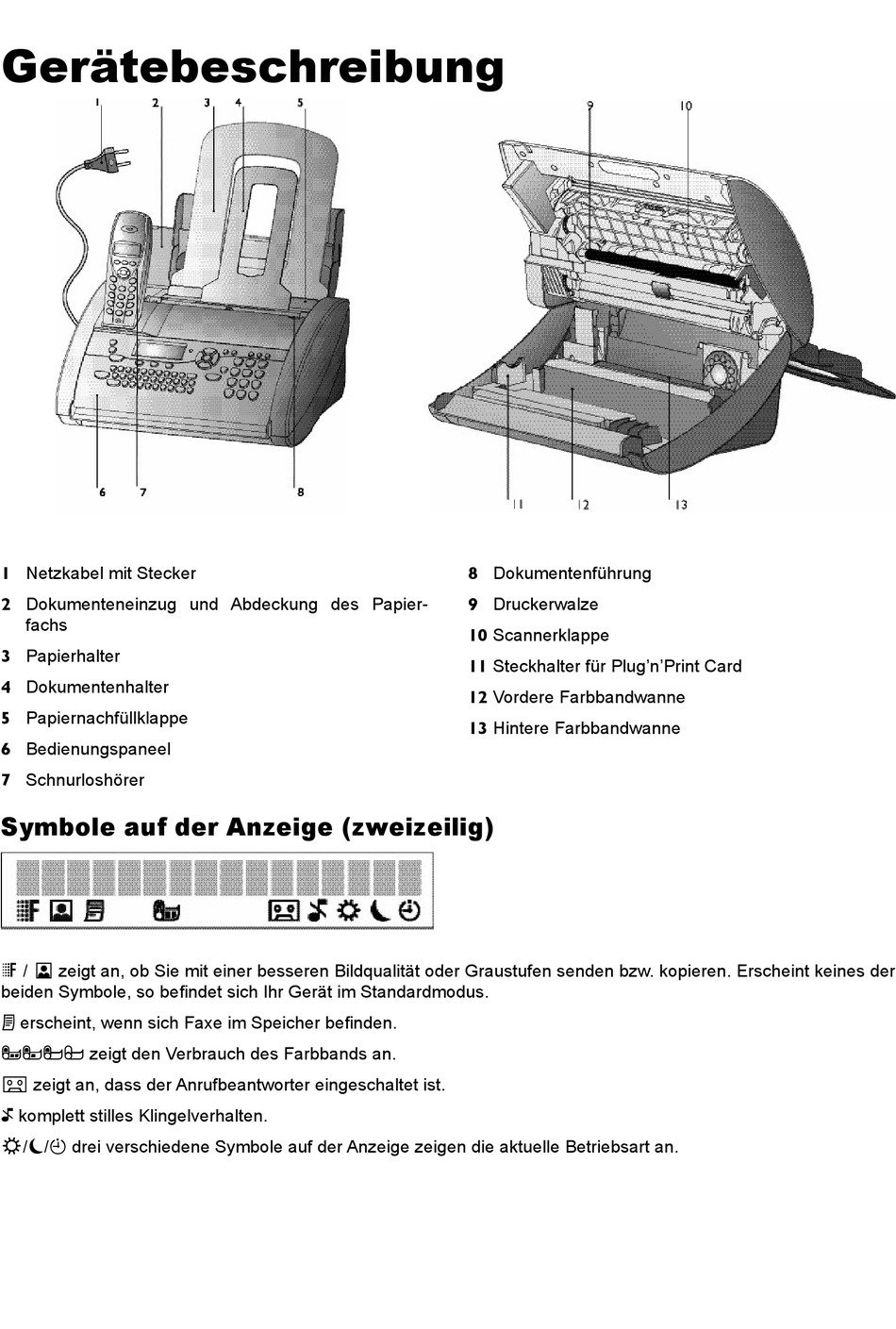

Gerätebeschreibung
1 Netzkabel mit Stecker
2 Dokumenteneinzug und Abdeckung des Papier-
fachs
3 Papierhalter
4 Dokumentenhalter
5 Papiernachfüllklappe
6 Bedienungspaneel
7 Schnurloshörer
Symbole auf der Anzeige (zweizeilig)
f / F zeigt an, ob Sie mit einer besseren Bildqualität oder Graustufen senden bzw. kopieren. Erscheint keines der
beiden Symbole, so befi ndet sich Ihr Gerät im Standardmodus.
h erscheint, wenn sich Faxe im Speicher befi nden.
áéíó zeigt den Verbrauch des Farbbands an.
b zeigt an, dass der Anrufbeantworter eingeschaltet ist.
$ komplett stilles Klingelverhalten.
S/M/U drei verschiedene Symbole auf der Anzeige zeigen die aktuelle Betriebsart an.
8 Dokumentenführung
9 Druckerwalze
10 Scannerklappe
11 Steckhalter für Plug'n'Print Card
12 Vordere Farbbandwanne
13 Hintere Farbbandwanne
