Desigo™
Automationsstationen

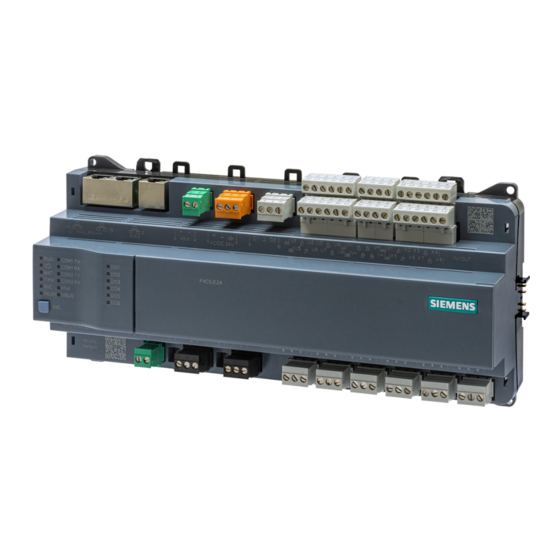

PXC5.E24
A6V13187283_de--_b
2023-05-30
Zur Regelung von Primäranlagen
●
Kompakte Automationsstation für HLK- und gebäudetechnische Anlagen,
frei programmierbar mit grafischer Bedienoberfläche
●
BACnet/IP-Kommunikation (BTL-zertifiziert)
●
BACnet Secure Connect-Kommunikation
●
24 Ein-/Ausgänge: 2 digitale Eingänge, 8 universelle Ein-/Ausgänge, 8
superuniverselle Ein-/Ausgänge, 6 Relaisausgänge
Erweiterbar über I/O-Module TXM...
●
KNX PL-Link-Bus zur Verbindung von Fühlern und Bediengeräten (inklusive
Busspeisung)
●
Integration von Modbus RTU und/oder Modbus TCP
●
Integration von BACnet MS/TP-Geräten
●
WLAN-Schnittstelle für Engineering und Inbetriebnahme
●
Betriebsspannung AC oder DC 24 V
●
Montage auf Norm-Tragschiene oder Wandmontage
●
Steckbare Schraubklemmenblöcke
Smart Infrastructure
Werbung
Verwandte Anleitungen für Siemens Desigo PXC5.E24
Inhaltszusammenfassung für Siemens Desigo PXC5.E24
- Seite 1 Desigo™ Automationsstationen PXC5.E24 Zur Regelung von Primäranlagen ● Kompakte Automationsstation für HLK- und gebäudetechnische Anlagen, frei programmierbar mit grafischer Bedienoberfläche ● BACnet/IP-Kommunikation (BTL-zertifiziert) ● BACnet Secure Connect-Kommunikation ● 24 Ein-/Ausgänge: 2 digitale Eingänge, 8 universelle Ein-/Ausgänge, 8 superuniverselle Ein-/Ausgänge, 6 Relaisausgänge Erweiterbar über I/O-Module TXM...
- Seite 2 Integration von Modbus RTU und/oder Modbus TCP ● Die folgenden Funktionen sind mit dem KNX PL-Link Bus verfügbar: – Kommunikation mit Raumbediengeräten und Fühlern – Plug&Play-Verbindung von Siemens-Feldgeräten mit KNX PL-Link ● Integrierte Speisung für TX-I/O-Module ● Integrierte Speisung mit AC/DC 24 V für Feldgeräte (z.B. Stellantriebe und Fühler) ●...
- Seite 3 ● Multistate-Eingang an TXM1.8D / TXM1.16D ● Multistate-Ausgang an TXM1.6R / TXM1.6R-M PXC5.E24 kann TXM-Erweiterungsmodule speisen (siehe Schnittstellen [} 10]). Ausführliche Informationen finden Sie in der PXC4, PXC5 & PXC7 Planungsübersicht A6V13054435 und Datenblätter. Siemens Schweiz AG A6V13187283_de--_b Smart Infrastructure 2023-05-30...
- Seite 4 A6V11664137 Webserverfunktion: PXM30.E 7.0 " PXM40.E 10.1 " PXM50.E 15.6 " TCP/IP Client-Touch Panels mit Datenhaltung im Web-Server A6V11664139 PXG3.Wx00-2: PXM30-1 7.0 " PXM40-1 10.1 " PXM50-1 15.6 " BACnet/IP-Webserver mit Standardfunktionalität PXG3.W100-2 A6V12304192 BACnet/IP-Webserver mit erweiterter Funktionalität PXG3.W200-2 Siemens Schweiz AG A6V13187283_de--_b Smart Infrastructure 2023-05-30...
- Seite 5 Schieber für Montage auf DIN-Schienen Service-Taste (Identifikation im Netzwerk und Ösen für Kabelbinder WLAN Ein/Aus) 2-Port-Ethernet-Switch mit 2 LEDs pro Port für Löcher für Wandmontage Anzeige Ethernet-Port (für später) Datenmatrix-Code Steckbarer Klemmenblock mit Schraubklemmen KNX PL-Link Siemens Schweiz AG A6V13187283_de--_b Smart Infrastructure 2023-05-30...
- Seite 6 Keine Kommunikation mit Subsystem COM2 TX Gelb Blinken Kommunikation COM2 RX Dauernd AUS Keine Kommunikation mit Subsystem MBUS Gelb Für zukünftige Anwendungen reserviert MBUS DO... Gelb Dauernd AUS I/O-Zustand AUS Dauernd EIN I/O-Zustand EIN Siemens Schweiz AG A6V13187283_de--_b Smart Infrastructure 2023-05-30...
- Seite 7 Wand, waagrecht ● Über Kopf ● Wand, senkrecht – Von links nach rechts – Von oben nach unten – Von rechts nach links – Von unten nach oben ● Auf einer horizontalen Fläche Siemens Schweiz AG A6V13187283_de--_b Smart Infrastructure 2023-05-30...
- Seite 8 Für ausführliche Informationen siehe Siemens Informationen zur Entsorgung. Garantie Die anwendungsbezogenen technischen Daten sind ausschließlich zusammen mit den im Kapitel "Gerätekombinationen" aufgeführten Siemens-Produkten gewährleistet. Beim Einsatz mit Fremdprodukten erlischt somit jegliche Gewährleistung durch Siemens. Siemens Schweiz AG A6V13187283_de--_b Smart Infrastructure 2023-05-30...
- Seite 9 Eine LED zeigt einen niedrigen Batteriestand and und ein Systemalarm wird erzeugt Im Flash-Memory gespeicherte Daten bleiben erhalten: Alle 5 Minuten. Das 5-Minuten-Intervall betrifft nur das Änderungslog, nicht aber Trend. Bei einem Stromausfall gehen Trendlogdaten bis zu 30 Minuten verloren. Siemens Schweiz AG A6V13187283_de--_b Smart Infrastructure 2023-05-30...
- Seite 10 Verkabelung (nur innerhalb Gebäude) 3-Draht, abgeschirmt Entfernung zwischen 2 Geräten Max. 500 m (1650 ft) Länge der MS/TP-Leitung Max. 1000 m (3300 ft) Schutz Kurzschlussfest. Schutz gegen Fehlverdrahtung bei AC 24 V und DC 24 Siemens Schweiz AG A6V13187283_de--_b Smart Infrastructure 2023-05-30...
- Seite 11 AC Spannung) Wird PXC5.E24 mit DC-Spannung gespiesen, muss die Feldgerätespeisung an der Klemme V~ der TXM- Module auch DC-Spannung aufweisen. Die Summe der On-Board V≃ und TXM-Modul V~ Ströme beträgt max. 2 A. Siemens Schweiz AG A6V13187283_de--_b Smart Infrastructure 2023-05-30...
- Seite 12 AI PT1K 375 (NA) *) -50...180 °C (-52.5...185 °C) 10 mK -58...356 °F (-62.5...365 °F) 0.018 °F AI (LG-)Ni1000 *) AI 2x (LG-)Ni1000 *) *) Zur Korrektur des Leitungswiderstandes ist ein fester Wert von 1 Ω eingeeicht. Siemens Schweiz AG A6V13187283_de--_b Smart Infrastructure 2023-05-30...
- Seite 13 Max. 1 mA Standard 0% = 0 V, 100% = 10 V (-0.05...10.6 V) Stromausgang, analog (nur Ausgänge X5…X8) *) Bereich (Überbereich) Auflösung Laden AO 4-20 mA 4...20 mA (3.92…20.96 mA) 1 µA 0…500 Ω Siemens Schweiz AG A6V13187283_de--_b Smart Infrastructure 2023-05-30...
- Seite 14 Überspannungsschutz beim Schalten induktiver Lasten eingesetzt wird. ● Beim Schalten induktiver Lasten (z.B. Kontakte oder elektrische Motoren) empfehlen wir dringend, passende Überspannungsschutzgeräte einzusetzen, um schwere elektromagnetische Störungen zu verhindern und die angegebene Kontaktdauer sicherzustellen. Siemens Schweiz AG A6V13187283_de--_b Smart Infrastructure 2023-05-30...
- Seite 15 KBOB-Profil (BACnet 2017) AS-CH Umweltverträglichkeit Die Produkt-Umweltdeklaration enthält Daten zur umweltverträglichen Produktgestaltung und Bewertung (RoHS-Konformität, stoffliche Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung) Dokumente erhältlich unter www.siemens.com/bt/download. AS-B ausstehend AS-CH ausstehend Gehäuse Farbe Oberteil/Unterteil 2003 Ti-Grau / 804 Schwarz Abmessung Gemäss DIN 43880, siehe Abmessungen...
- Seite 16 Beispiele für Anschlussschaltpläne für universelle Ein-/Ausgänge Digitale Eingänge Meldekontakt (Schliesser) Meldekontakt (Öffner) Zähleingänge: Zähleingänge, die schneller als 1 Hz zählen und über mehr als 10 m mit analogen Eingängen im gleichen Kabelkanal liegen, müssen abgeschirmt werden. Siemens Schweiz AG A6V13187283_de--_b Smart Infrastructure 2023-05-30...
- Seite 17 Nur auf X5 bis X8 Allgemeines Gerät mit Steuereingang DC 4...20 mA Externe Speisung NICHT erden (Erdschlaufen) Nur auf X5 bis X8 Off-Board Relaisausgänge Off-Board Relais DC 24 V, mit Freewheeling Diode Nur auf X1 bis X4 Siemens Schweiz AG A6V13187283_de--_b Smart Infrastructure 2023-05-30...
- Seite 18 270 (10.63") 64 (2.52") 64 (2.52") 64 (2.52") 64 (2.52") 7 (0.28") 533 (20.98") Herausgegeben von © Siemens 2022 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies...
