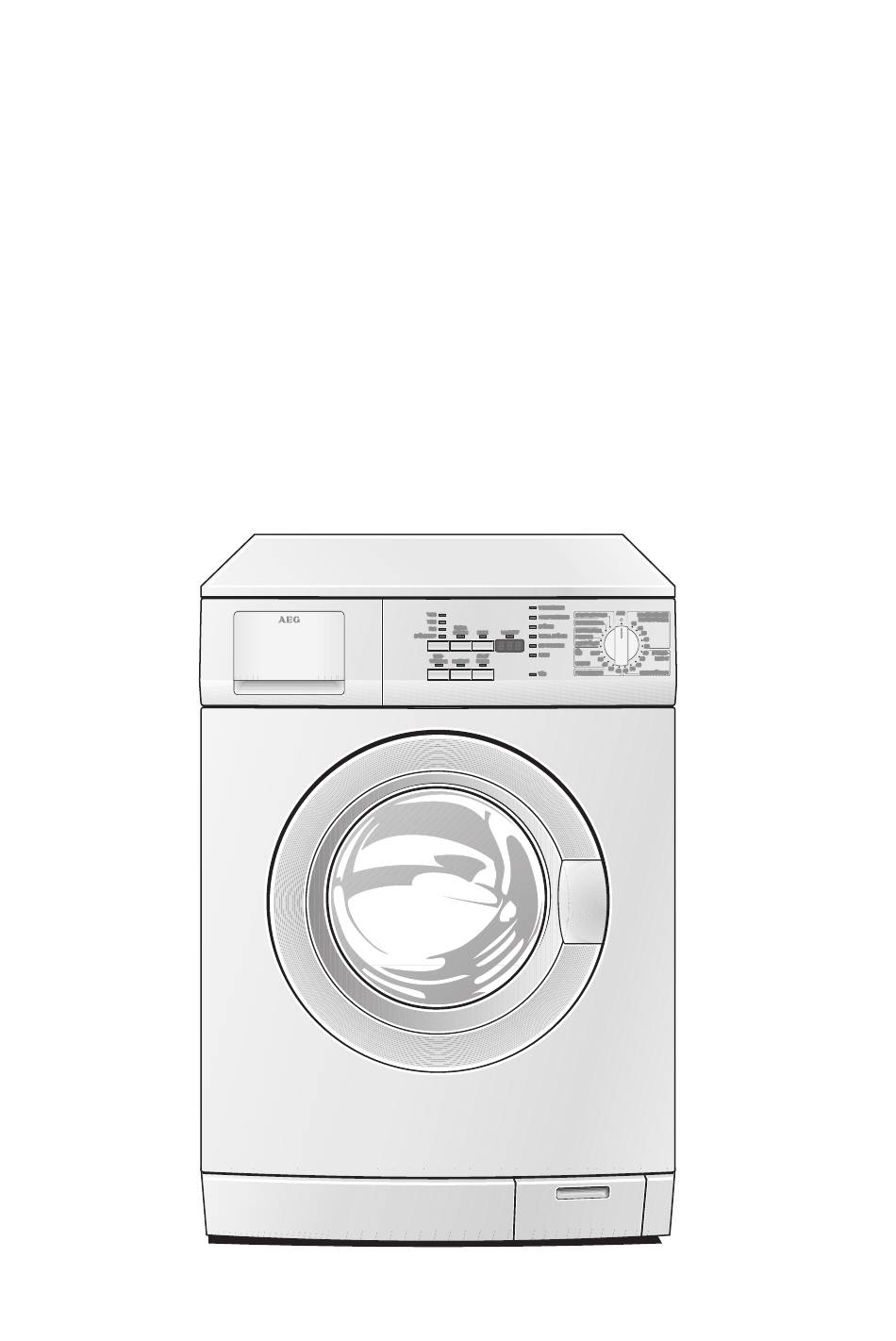

- Seite 1 LAVAMAT 6410 Waschautomat Benutzerinformation...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch und bewah- ren Sie sie zum späteren Nachschlagen auf. Geben Sie diese Benutzerinformation an eventuelle Nachbesitzer des Gerätes weiter. Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
- Seite 3 Inhalt Gebrauchsanweisung ........Sicherheit.
- Seite 4 Aufstell- und Anschlussanweisung ..... . . 24 Sicherheitshinweise für die Installation ......24 Aufstellung des Gerätes .
- Seite 5 Gebrauchsanweisung 1 Sicherheit Vor der ersten Inbetriebnahme • Beachten Sie die „Aufstell- und Anschlussanweisung“. • Bei Geräteanlieferung in Wintermonaten mit Minustemperaturen: Waschautomat vor Inbetriebnahme für 24 Stunden bei Raumtempe- ratur lagern. Bestimmungsgemäße Verwendung • Der Waschautomat ist nur zum Waschen haushaltsüblicher Wäsche im Haushalt bestimmt.
- Seite 6 • Vor Reinigung, Pflege und Wartungsarbeiten den Waschautomaten ausschalten. Zusätzlich Netzstecker aus der Steckdose ziehen oder – bei Festanschluss – LS-Schalter im Sicherungskasten ausschalten bzw. Schraubsicherung ganz herausdrehen. • Bei Betriebspausen das Gerät vom Stromnetz trennen und Wasser- hahn schließen. •...
- Seite 7 Gerätebeschreibung Bedienblende Waschmittelschublade Typschild (hinter Einfülltür) Sockelklappe/ Schraubfüße Laugenpumpe (höhenverstellbar) Bedienblende Multidisplay Taste Schleudern/SPÜLSTOPP Programmablauf-Anzeige Programmzusatz-Tasten Anzeige TÜR Programmwähler Taste START/PAUSE...
- Seite 8 Programmübersicht Programmzusätze Schleuderdrehzahl Programm ENERGIESPAREN • • • • • • • KOCHWÄSCHE/BUNTWÄSCHE • • • • • • • • 95, 60, 50, 40, 30 PFLEGELEICHT 2,5kg • • • • • • • 60, 50, 40, 30 LEICHTBÜGELN 40 •...
- Seite 9 Pflege- Anwendung/Eigenschaften symbole Energiesparprogramm bei 60 °C für leicht bis normal verschmutzte Koch-/ Buntwäsche aus Baumwolle/Leinen. J M O Programm für normal bis stark verschmutzte Koch-/Buntwäsche aus Baumwol- le/Leinen. I K N Programm für pflegeleichte Mischgewebe und Synthetics. Spezialprogramm bei 40 °C für pflegeleichte Textilien, die im Anschluss an die- ses Programm nur noch leicht oder gar nicht gebügelt werden müssen.
- Seite 10 Vor dem ersten Waschen 1. Waschmittelschublade öffnen. 2. Etwa 1 Liter Wasser durch die Waschmittelschublade in den Waschau- tomaten gießen. Beim nächsten Programmstart wird dadurch der Laugenbehälter ge- schlossen und die ÖKO-Schleuse kann ordnungsgemäß funktionieren. 3. Um eventuelle fertigungsbedingte Rückstände aus Trommel und Lau- genbehälter zu entfernen, den ersten Waschgang ohne Wäsche durch- führen.
- Seite 11 Waschgang durchführen Einfülltür öffnen/Wäsche einfüllen 1. Einfülltür öffnen: am Griff der Einfülltür ziehen. Die Anzeigen TÜR und START/PAUSE zeigen bei eingeschaltetem Gerät an, ob die Einfülltür geöffnet werden kann: Anzeige TÜR Anzeige START/PAUSE Tür öffnen möglich? leuchtet grün blinkt rot oder ist aus ja, nach Drücken der leuchtet grün leuchtet rot...
- Seite 12 1. Waschmittelschublade bis zum Anschlag herausziehen 2. Wasch-/Pflegemittel einfüllen. 3. Waschmittelschublade ganz hineinschieben. Fleckensalz/-tabs Waschpulver/Tabs für die Hauptwäsche Waschpulver/Tabs Weichspüler/ für die Vorwäsche Formspüler/ oder Wasserenthärter Stärke Waschpulver/Tabs für die Hauptwäsche Wenn Sie Wasserenthärter benutzen und das rechte Fach für Vorwasch- mittel benötigen, den Wasserenthärter auf das Hauptwaschmittel in das linke Fach geben.
- Seite 13 Schleuderdrehzahl ändern/Spülstopp wählen Der Waschautomat schlägt die ma- ximal zulässige Drehzahl vor, die für das gewählte Programm geeignet ist. Diese Drehzahl können Sie ver- ringern: Dazu Taste Schleudern/SPÜLSTOPP so oft drücken, bis die gewünschte Anzeige leuchtet. Die Drehzahl für das Endschleudern kann während des Programms noch geändert werden.
- Seite 14 VORWÄSCHE Warmes Vorwaschen vor dem automatisch folgenden Hauptwasch- gang; mit Zwischenschleudern bei KOCH/BUNTWÄSCHE und PFLEGE- LEICHT, ohne Zwischenschleudern bei FEINWÄSCHE. FLECKEN Für stark verschmutzte oder verfleckte Wäsche. Fleckenmittel wird zeit- optimiert während des Programmablaufs eingespült. Nur für Waschtemperaturen ab 40°C einstellbar, da Fleckenmittel erst bei höheren Temperaturen wirksam werden.
- Seite 15 Programm unterbrechen/Wäsche nachlegen Programm unterbrechen • Durch Drücken der Taste START/PAUSE kann ein Programm jederzeit unterbrochen und durch erneuten Tastendruck auf START/PAUSE wie- der fortgesetzt werden. • Zum vorzeitigen Abbruch eines Programms den Programmwähler auf AUS drehen. Achtung! Wasser im Gerät beachten! Wäsche nachlegen Wäsche nachlegen ist möglich, solange die Anzeige TÜR grün leuchtet.
- Seite 16 Kindersicherung Bei eingestellter Kindersicherung kann die Einfülltür nicht mehr ge- schlossen werden. Kindersicherung einstellen: Drehknopf (an der Innenseite der Einfülltür) mit einer Münze im Uhr- zeigersinn bis zum Anschlag drehen. Warnung! Der Drehknopf darf sich nach dem Einstellen nicht in ver- senkter Position befinden, sonst ist die Kindersicherung nicht aktiv! Der Drehknopf muss gemäß...
- Seite 17 Reinigen und Pflegen Achtung! Keine Möbelpflegemittel oder aggressive Reinigungsmittel zur Reinigung des Gerätes benutzen. Bedienblende und Gehäuse mit einem feuchten Tuch abwischen. Waschmittelschublade Die Waschmittelschublade sollte regelmäßig gereinigt werden. 1. Waschmittelschublade mit kräftigem Ruck entnehmen. 2. Weichspülereinsatz aus dem mittle- ren Fach herausnehmen.
- Seite 18 Was tun, wenn... Kleine Störungen selbst beheben Falls während des Betriebs einer der folgenden Fehlercodes im Multi- display angezeigt wird: – E10 (Probleme mit Wasserzulauf), – E20 (Probleme mit Wasserablauf), – E40 (Einfülltür offen), sehen Sie bitte in nachfolgender Tabelle nach. Nachdem der Fehler behoben ist, Taste START/PAUSE drücken.
- Seite 19 Problem Mögliche Ursache Abhilfe Transportsicherung nicht Transportsicherung entfer- entfernt. nen. Waschautomat vibriert Schraubfüße nicht korrekt Füße laut Aufstell- und An- während des Betriebs eingestellt. schlussanweisung justieren. oder steht unruhig. Nur sehr wenig Wäsche in Funktion ist dadurch nicht der Trommel (z.B. nur ein beeinträchtigt.
- Seite 20 Problem Mögliche Ursache Abhilfe Warten, bis Anzeige TÜR grün Einfülltür verriegelt. leuchtet. Programm läuft weiter, wenn Stromausfall vorüber ist. Einfülltür lässt sich bei Stromausfall! (Alle Anzei- eingeschaltetem Gerät Zum Wäsche entnehmen: gen sind aus.) nicht öffnen. Ist Wasser im Gerät zu sehen, Einfülltür bleibt ca.
- Seite 21 Notentleerung durchführen Warnung! Waschautomat vor Notentleerung ausschalten und den Netzstecker aus der Steckdose ziehen! Warnung! Die Waschlauge, die aus dem Notentleerungsschlauch aus- läuft, kann heiß sein. Verbrühungsgefahr! Vor einer Notentleerung Waschlauge abkühlen lassen! 1. Sockelklappe aufklappen und abzie- hen. 2. Notentleerungsschlauch herausneh- men.
- Seite 22 Laugenpumpe Die Laugenpumpe ist wartungsfrei. Das Öffnen des Pumpendeckels ist nur im Störungsfall erforderlich, wenn kein Wasser mehr abgepumpt wird, z. B. bei blockiertem Pumpenrad. Bitte vor dem Einfüllen der Wäsche immer sicherstellen, dass sich keine Fremdkörper in den Taschen oder zwischen der Wäsche befinden. Büro- klammern, Nägel etc., die eventuell mit der Wäsche in den Waschauto- maten gelangt sind, bleiben im Pumpengehäuse (Fremdkörperfalle, die das Pumpenrad schützt) liegen.
- Seite 23 Technische Daten Dieses Gerät entspricht den folgenden EG-Richtlinien: – 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie – 89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich Änderungs-Richtlinie 92/31/EWG – 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie Höhe x Breite x Tiefe 850 x 598 x 603mm Tiefe bei geöffneter Einfülltür 980 mm Höhenverstellbarkeit ca.
- Seite 24 Aufstell- und Anschlussanweisung 1 Sicherheitshinweise für die Installation • Dieser Waschautomat ist nicht unterbaufähig. • Vor Inbetriebnahme das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an Ihren Lieferanten. • Vor Inbetriebnahme müssen alle Teile der Transportsicherung entfernt sein.
- Seite 25 • Gerät niemals ohne Transportsicherung transportieren. Transportsicherung erst am Aufstellort entfernen! Transport ohne Transportsicherung kann zu Schäden am Gerät führen. • Das Gerät nicht an der geöffneten Einfülltür und auch nicht am So- ckel anheben. Bei Transport mit der Sackkarre: •...
- Seite 26 5. Zwei Schrauben E mit Spezialschlüs- sel A herausschrauben. 6. Vier Schrauben F mit Spezialschlüs- sel A herausschrauben. 7. Transportschiene G abnehmen. 8. Die vier Schrauben F wieder einschrauben. 9. Die zwei großen Löcher mit Verschlusskappen B verschließen. Achtung! Alle Verschlusskappen B (2 Stück) und C (1 Stück) so kräftig eindrücken, dass sie in die Rückwand einrasten (Spritzwasserschutz!).
- Seite 27 Gerät ausrichten Die vier Füße des Gerätes sind voreingestellt. Grobe Unebenheiten können durch individuelles Einstellen der vier Ge- rätefüße ausgeglichen werden. Dazu den beiliegenden Spezial- schlüssel verwenden. Achtung! Kleinflächige Unebenhei- ten des Bodens nicht durch Unterle- gen von Holz, Pappe oder ähnlichem ausgleichen, sondern durch Einstel- len der Verstellfüße.
- Seite 28 Wasserzulauf Mitgeliefert wird ein Druckschlauch von 1,35m Länge. Wird ein längerer Zulaufschlauch benötigt, sind ausschließlich Original- schläuche zu verwenden. Der Kundendienst hält Schlauchsätze in ver- schiedenen Längen bereit. Dichtringe sind entweder in den Kunststoffmuttern der Schlauchver- schraubung eingelegt oder im Beipack enthalten. Keine anderen Dich- tungen verwenden! Achtung! Alle Schlauchverschrau- bungen nur von Hand anziehen.
- Seite 29 Wasserablauf Der Höhenunterschied zwischen Standfläche und Wasserabfluss darf höchstens 1 Meter betragen. Zur Verlängerung dürfen nur Originalschläuche verwendet werden. (Max. 3 m auf dem Fußboden verlegt und dann bis 80 cm hoch). Der Kundendienst führt Ablaufschläuche in verschiedenen Längen. Wasserablauf in einen Siphon Die Verbindungsstelle Tülle/Siphon mit einer Schlauchschelle (im Fach- handel erhältlich) sichern.
- Seite 30 Garantiebedingungen Deutschland Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Un- ternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:...
- Seite 31 Service Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutsch- land wie folgt: Bei Fragen zu Bedienung oder Einsatz Ihres Gerätes Wenden Sie sich an den AEG-Direct Info Service: Telefon: 0180 555 4 555 (0,12 Euro/Min)** Internet: www.aeg-hausgeraete.de Bei technischen Störungen Prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung (Kapitel „Was tun, wenn...“) das Problem selbst beheben können.
- Seite 32 Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd.
