4.1.1 Etiquette caractéristique
Typ VTR 100 (01)
EN 60034
S1 3,00/ 3,60 kW
10

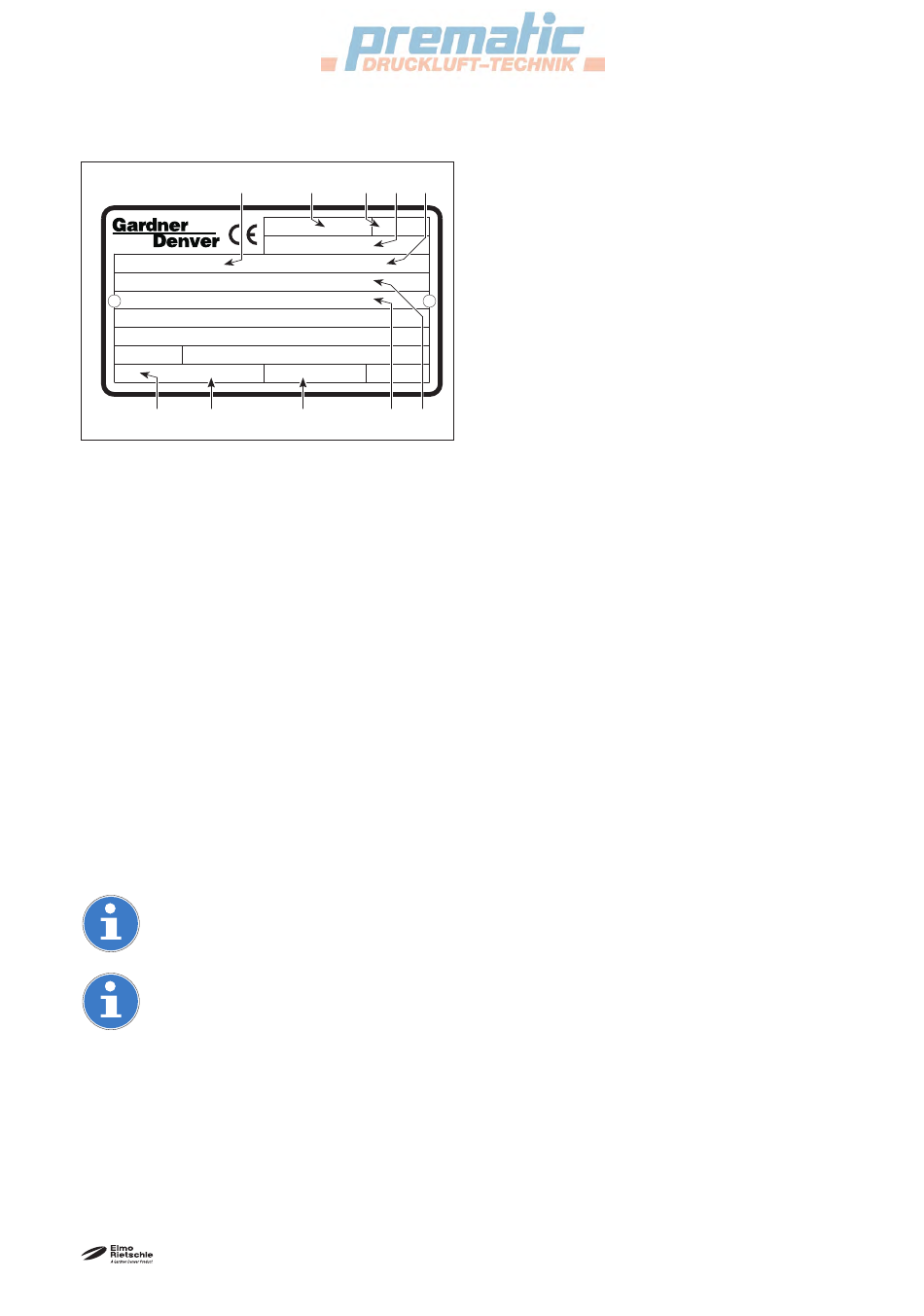

Fig. 3 Etiquette caractéristique (exemple)
4.2

Description

La série V-VTR est dotée côté aspiration d'un fi leté de raccordement et côté surpression d'un silencieux de
refoulement. L'air aspiré est purifi é grâce à un fi ltre à cartouche micronique intégré. La poussière de charbon
engendrée par l'abrasion des palettes peut au besoin être séparée via un fi ltre intégré. Un ventilateur logé
entre le carter du compresseur et le moteur garantit un refroidissement intensif de l'air. Le carter du com-
presseur se trouve sous un capot silencieux.
Un moteur bridé, courant triphasé, entraîne la machine par l'intermédiaire d'un accouplement.
La valve de réglage du vide (fi g. 2/C) permet le réglage du vide sur les valeurs (plafonnées) désirées.
Les variantes (01) à (30) ont une sortie bilatérale de l'air de refroidissement et les variantes (31) à (60) une
sortie unilatérale.
4.3

Domaines d'application

Les pompes à vide à palettes fonctionnant à sec des exécutions V-VTA 60, V-VTA 80, V-VTA 100 et
V-VTA 140 sont conçues pour la mise sous vide de systèmes étanches ou pour travailler en continu sur la
plage d'aspiration allant de 150 à 1.000 mbar (abs.).
La capacité d'aspiration à la pression atmosphérique est de 60, 80, 100 et 140 m
de capacité d'aspiration en fonction de la pression d'aspiration sont données sur la fi che technique D 250.
Ces machines fonctionnant à sec ont été conçues pour le transport d'un air avec un degré d'humidité rela-
tive compris entre 30 et 90 %.
En cas de fréquence d'utilisation élevée (à intervalles réguliers env. 12 fois (V-VTA 60 / 80) ou 10-
fois (V-VTA 100 / 140) par heure) ou en cas de températures ambiante et d'aspiration élevées, la
température limite du bobinage moteur et des paliers peut être dépassée.
Pour de telles conditions d'utilisation, prière de s'adresser au fabricant.
Pour une implantation en extérieur, le groupe doit être protégé des intempéries (par ex. en le pla-
çant sous un abri).
