7

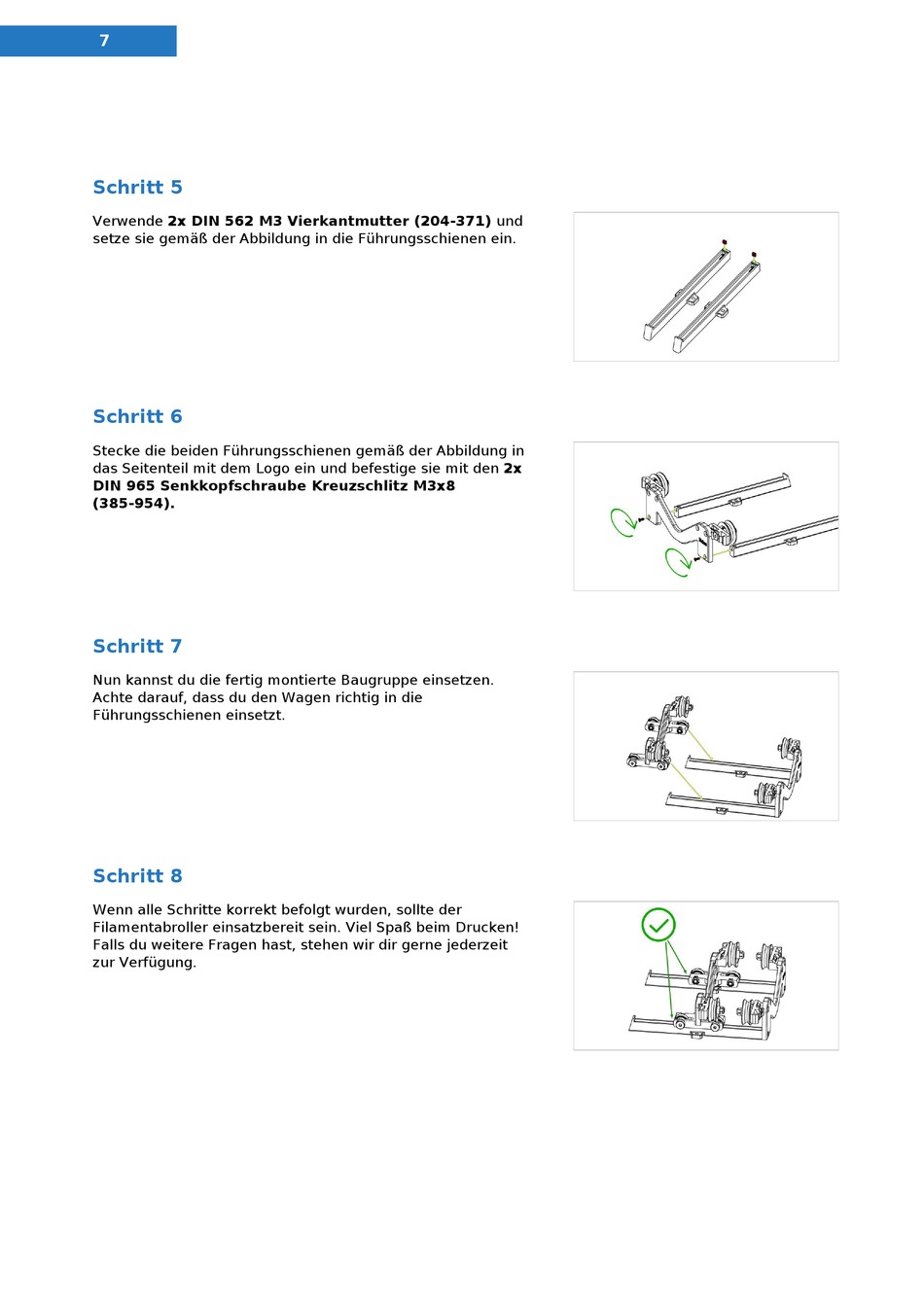

Montageanleitung
Schritt 5
Verwende 2x DIN 562 M3 Vierkantmutter (204-371) und
setze sie gemäß der Abbildung in die Führungsschienen ein.
Schritt 6
Stecke die beiden Führungsschienen gemäß der Abbildung in
das Seitenteil mit dem Logo ein und befestige sie mit den 2x
DIN 965 Senkkopfschraube Kreuzschlitz M3x8
(385-954).
Schritt 7
Nun kannst du die fertig montierte Baugruppe einsetzen.
Achte darauf, dass du den Wagen richtig in die
Führungsschienen einsetzt.
Schritt 8
Wenn alle Schritte korrekt befolgt wurden, sollte der
Filamentabroller einsatzbereit sein. Viel Spaß beim Drucken!
Falls du weitere Fragen hast, stehen wir dir gerne jederzeit
zur Verfügung.
