Q-E32003R VESA Adapter
Montageanleitung
Der VESA-Adapter ist mit folgenden Produkten von BenQ (benq.com) kompatibel:
EX3203R, EX3501R

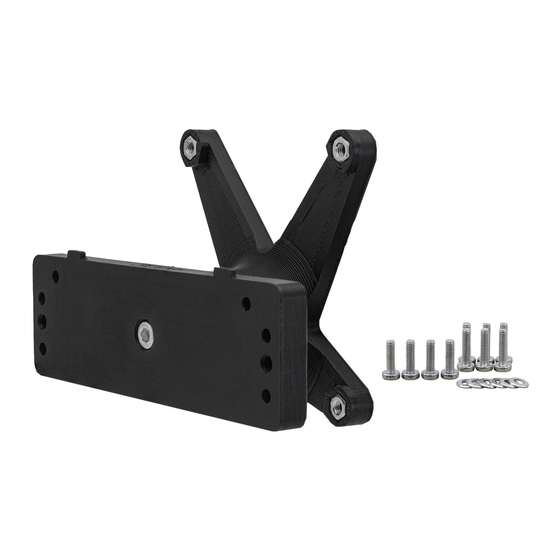

Mit dem VESA-Adapter kannst du deinen Monitor der Marke BENQ bequem an
einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen. Nutze hierfür
die mitgelieferten Schrauben und Muttern.
Wenn du deinen VESA-Adapter direkt an der Wand befestigen möchten, nutze
hierfür geeignete Schrauben und Dübel. (nicht im Lieferumfang enthalten)
www.3idee.eu

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für 3idee Q-E32003R

  • Seite 1 Q-E32003R VESA Adapter Montageanleitung Der VESA-Adapter ist mit folgenden Produkten von BenQ (benq.com) kompatibel: EX3203R, EX3501R Mit dem VESA-Adapter kannst du deinen Monitor der Marke BENQ bequem an einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen. Nutze hierfür die mitgelieferten Schrauben und Muttern.
  • Seite 2: Wichtige Sicherheitshinweise

    Montageanleitung Wichtige Sicherheitshinweise Bitte lies diese Anleitung sorgfältig durch und bewahre sie für die Zukunft auf. Wenn du das Produkt an Dritte weitergegeben wird, sollte diese Anleitung auch immer mitgegeben werden. Das Missachten dieser Hinweise kann zu Verletzungen oder Beschädigungen von Mensch und Produkt führen, für die wir keine Haftung übernehmen können.
  • Seite 3: Reinigung

    Für die Entsorgung dieses Produkts empfehlen wir, sich an die zuständigen lokalen Behörden oder Entsorgungsdienste zu wenden. Diese können Ihnen detaillierte Informationen zu den verfügbaren Entsorgungsmöglichkeiten und Recyclingzentren in Ihrer Nähe geben. 4. Informationen zum Hersteller 3idee Technologies S.à r.l. 5 Um Lenster Bierg L-6125 Junglinster Luxemburg 5.
  • Seite 4 Entferne nun den Fuß deines BenQ Monitors, indem du die Abdeckung und die 6 Schrauben auf der Rückseite löst und entfernst. So sollte der Monitor bereit sein für die Montage des 3idee VESA Adapters. (Abbildung 1) Abbildung 1 Schritt 2 Jetzt muss der VESA Adapter wie abgebildet in den Monitor "ein gehebelt"...
  • Seite 5 Abbildung 4 Schritt 5 Jetzt verschrauben wir mit den 6x (Schrauben + U- Scheiben), welche wir in Schritt 4 vorbereitet haben den 3idee VESA Adapter mit dem BenQ Monitor. (Abbildung 5) ACHTUNG: Schraubenpackung A verwenden! Abbildung 5 Schritt 6 Prüfe bitte noch einmal, ob alle Schrauben richtig angezogen wurden.
  • Seite 6 Montageanleitung Schritt 7 Für diesen Schritt empfehlen wir dir eine 2. Person. Hebe den Monitor nun an und halte ihn an deine Monitorhalterung. Befestige den VESA-Adapter mit den 4 mitgelieferten M4x14 Schrauben (Schraubentüte: SP2). Am besten befestigst du zuerst 2 Schrauben diagonal, sodass der Monitor nicht mehr herunterfallen kann und du die restlichen Schrauben ohne Mühe befestigen kannst.
