csl-f24 VESA Adapter
Montageanleitung
Der VESA-Adapter ist mit folgendem All-in-One-PC's von CSL (csl-computer.com)
kompatibel:
Unity F24W-GLS
Unity F24B-GLS

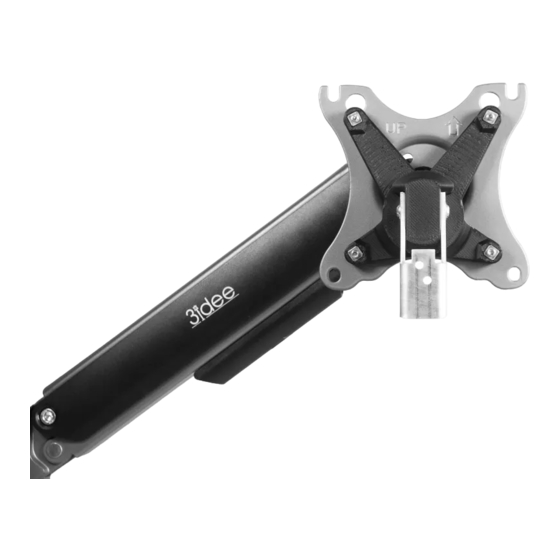

Mit dem VESA-Adapter kannst du deinen All-in-One-PC der Marke CSL bequem an
einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen. Nutze hierfür
die mitgelieferten Schrauben und Muttern.
Wenn du deinen VESA-Adapter direkt an der Wand befestigen möchten, nutze
hierfür geeignete Schrauben und Dübel. (nicht im Lieferumfang enthalten)
www.3idee.eu
Werbung
Verwandte Anleitungen für 3idee csl-f24
Inhaltszusammenfassung für 3idee csl-f24
- Seite 1 VESA Adapter Montageanleitung Der VESA-Adapter ist mit folgendem All-in-One-PC's von CSL (csl-computer.com) kompatibel: Unity F24W-GLS Unity F24B-GLS Mit dem VESA-Adapter kannst du deinen All-in-One-PC der Marke CSL bequem an einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen. Nutze hierfür die mitgelieferten Schrauben und Muttern.
-
Seite 2: Horizontale / Vertikale Ausrichtung
Montageanleitung Horizontale / Vertikale Ausrichtung Nicht alle VESA Adapter und Monitor sind dafür geeignet vertikal ausgerichtet zu werden. (hochkant) Dies liegt an der Geometrie des Adapter / Monitors, welche teilweise nicht anders machbar ist. Wir weisen darauf hin, dass diese Angabe auf keinen Fall missachtet werden sollte, da der Adapter bei nicht angegebener Montage sehr schnell an seine Haltbarkeitsgrenze kommt. - Seite 3 Schritt 2 Jetzt entferne bitte endgültig den Fuß, indem du die zwei Schrauben mit einem Schraubendreher löst. Schritt 3 Schraube jetzt den 3idee VESA Adapter an deinem Monitor fest. Nutze dafür die mitgelieferten Schrauben. (Abbildung 2) Abbildung 2 Schritt 4 Achte bitte darauf, dass beide Schrauben fest angezogen sind.
- Seite 4 Montageanleitung Schritt 5 Für diesen Schritt empfehlen wir dir die Hilfe einer 2. Person Nun kann der Monitor + VESA Adapter mit deinem VESA Arm verschraubt werden. (Abbildung 4) Verwende dazu bitte die im Lieferumfang enthaltenen 4 Schrauben aus Schraubenpaket B. Abbildung 4 Schritt 6 Achte bitte darauf, dass alle 4 Schrauben fest angezogen...
-
Seite 5: Sicherheitshinweise
Temparaturbeständigkeit von ca. 45°C-55°C und ist daher nicht für den Gebrauch im Umfeld von direkten Wärme- und Hitzequellen geeignet. Wir wünschen dir viel Spaß mit deinem Produkt. Dein 3idee Team Verantwortlich für diesen Inhalt: 3idee Technologies S.à r.l 5, ZA Um Lenster Bierg L-6125 Junglinster Luxembourg...
