od-q27 VESA Adapter
Montageanleitung
Der VESA-Adapter ist mit folgenden Monitoren von ODYS (odys.de) kompatibel:
Q27, Q27 Pro

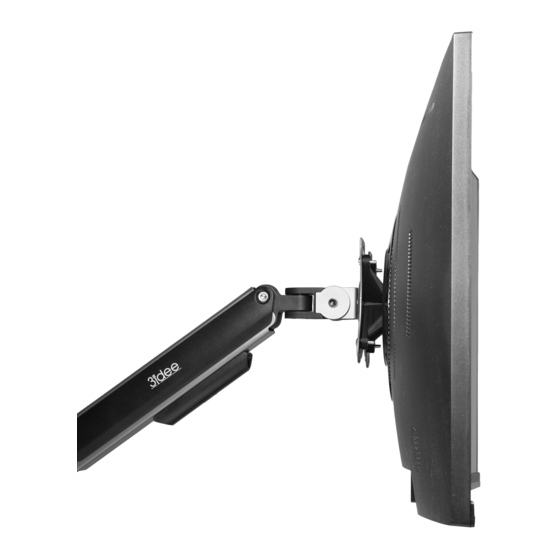

Mit dem VESA-Adapter kannst du deinen Monitor der Marke ODYS bequem an
einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen. Nutze hierfür
die mitgelieferten Schrauben und Muttern.
Eine direkte Wandmontage ist NICHT möglich, da der VESA-Adapter bereits
metrische Gewinde enthält, durch die keine Schrauben für die Befestigung an die
Wand durchgesteckt werden können.
www.3idee.eu
Werbung
Verwandte Anleitungen für 3idee od-q27
Inhaltszusammenfassung für 3idee od-q27
- Seite 1 VESA Adapter Montageanleitung Der VESA-Adapter ist mit folgenden Monitoren von ODYS (odys.de) kompatibel: Q27, Q27 Pro Mit dem VESA-Adapter kannst du deinen Monitor der Marke ODYS bequem an einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen. Nutze hierfür die mitgelieferten Schrauben und Muttern.
- Seite 2 Montageanleitung Wichtige Sicherheitshinweise Bitte lies diese Anleitung sorgfältig durch und bewahre sie für die Zukunft auf. Wenn du das Produkt an Dritte weitergegeben wird, sollte diese Anleitung auch immer mitgegeben werden. Das Missachten dieser Hinweise kann zu Verletzungen oder Beschädigungen von Mensch und Produkt führen, für die wir keine Haftung übernehmen können.
- Seite 3 Für die Entsorgung dieses Produkts empfehlen wir, sich an die zuständigen lokalen Behörden oder Entsorgungsdienste zu wenden. Diese können Ihnen detaillierte Informationen zu den verfügbaren Entsorgungsmöglichkeiten und Recyclingzentren in Ihrer Nähe geben. 4. Informationen zum Hersteller 3idee Technologies S.à r.l. 5 Um Lenster Bierg L-6125 Junglinster Luxemburg E-Mail: technologies@3idee.eu...
- Seite 4 Montageanleitung Lieferumfang Zubehör 4x M4x14 Schraube mit 2x M4x40 Schraube mit Kreuzschlitz (SP2) Kreuzschlitz (SP35)
- Seite 5 Montageanleitung Horizontale / Vertikale Ausrichtung Bitte beachte: Nicht alle VESA-Adapter und Monitore sind für eine vertikale (hochkant) Ausrichtung konzipiert. Diese Beschränkung ist oft durch die spezielle Geometrie des Adapters oder Monitors bedingt. Ignoriere diese Information nicht, da die Belastungsgrenze des Adapters bei unsachgemäßer Montage schnell überschritten wird.
- Seite 6 Montageanleitung Montageanleitung Schritt 1 (Vorbereitungen vor der Montage) Platziere deinen Monitor auf einem sicheren, weichen Untergrund. Um deinen Standfuss zu entfernen, löse die seitliche Schraube mit einem Kreuzschlitzschraubendreher. (Abbildung 1) Abbildung 1 Schritt 2 (Vorbereitungen vor der Montage) Entferne nun den Standfuss wie abgebildet. (Abbildung 2) Abbildung 2 Schritt 3 (Vorbereitungen vor der Montage) Löse nun die Kunststoff Abdeckung, welche an der...
- Seite 7 Schritt 5 (Vorbereitungen vor der Montage) Entferne nun die Befestigung wie abgebildet (Abbildung 5). Abbildung 5 Schritt 6 Stecke nun den 3idee VESA Adapter wie abgebildet auf die zuvor vorbereitete Befesitgung auf. Achte darauf, dass die Markierung "Up" zur Oberkante des Bildschrims ausgerichtet ist.
- Seite 8 Montageanleitung sodass der Monitor nicht mehr herunterfallen kann und du die restlichen Schrauben ohne Mühe befestigen kannst. ACHTUNG: Auf die richtigen Schrauben achten! (Abbildung 8) Schritt 9 Überprüfe nun, ob du alle Schrauben ordnungsgemäß angezogen hast. (Abbildung 9) Abbildung 9...
