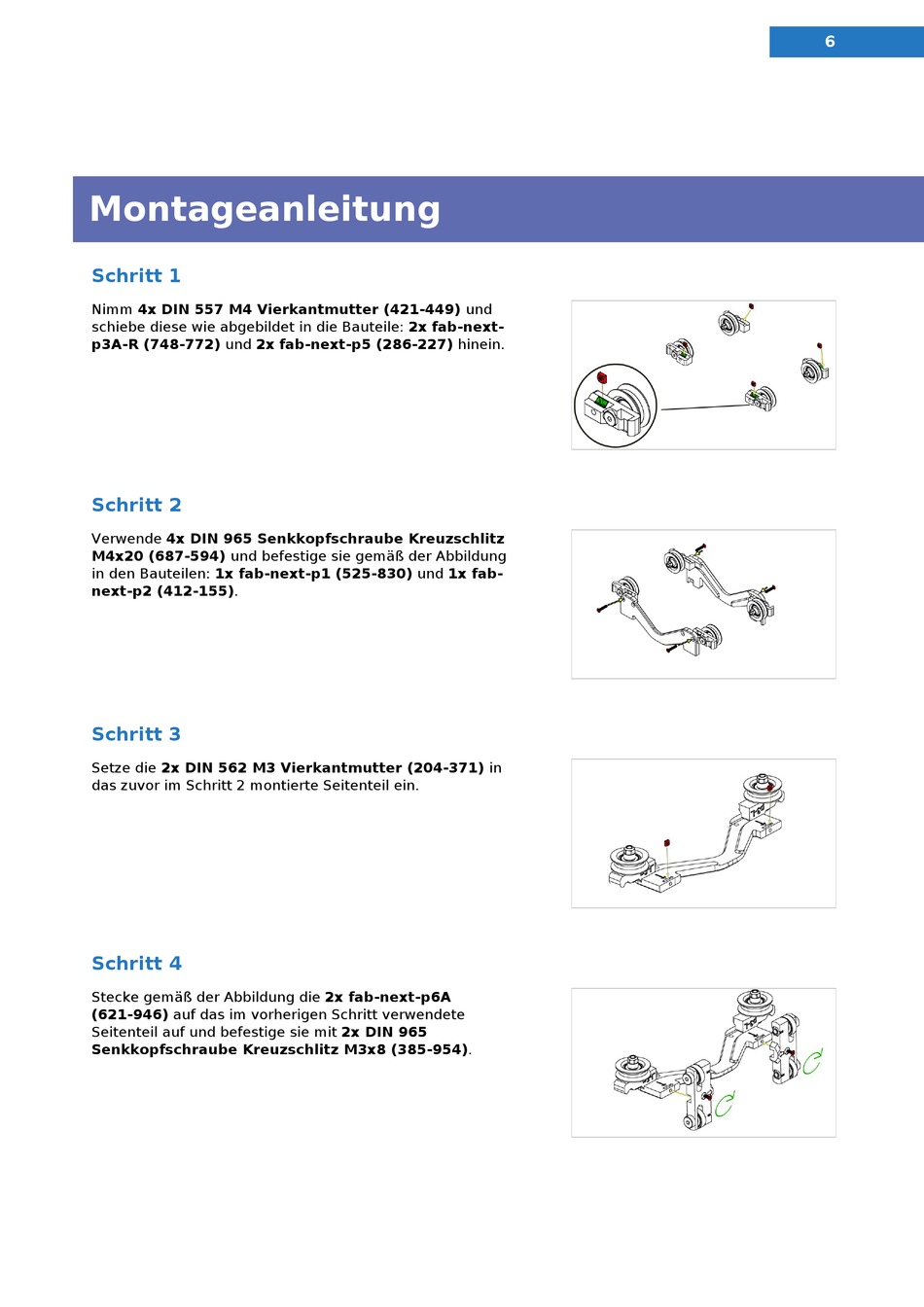

Montageanleitung
Montageanleitung
Schritt 1
Nimm 4x DIN 557 M4 Vierkantmutter (421-449) und
schiebe diese wie abgebildet in die Bauteile: 2x fab-next-
p3A-R (748-772) und 2x fab-next-p5 (286-227) hinein.
Schritt 2
Verwende 4x DIN 965 Senkkopfschraube Kreuzschlitz
M4x20 (687-594) und befestige sie gemäß der Abbildung
in den Bauteilen: 1x fab-next-p1 (525-830) und 1x fab-
next-p2 (412-155).
Schritt 3
Setze die 2x DIN 562 M3 Vierkantmutter (204-371) in
das zuvor im Schritt 2 montierte Seitenteil ein.
Schritt 4
Stecke gemäß der Abbildung die 2x fab-next-p6A
(621-946) auf das im vorherigen Schritt verwendete
Seitenteil auf und befestige sie mit 2x DIN 965
Senkkopfschraube Kreuzschlitz M3x8 (385-954).
