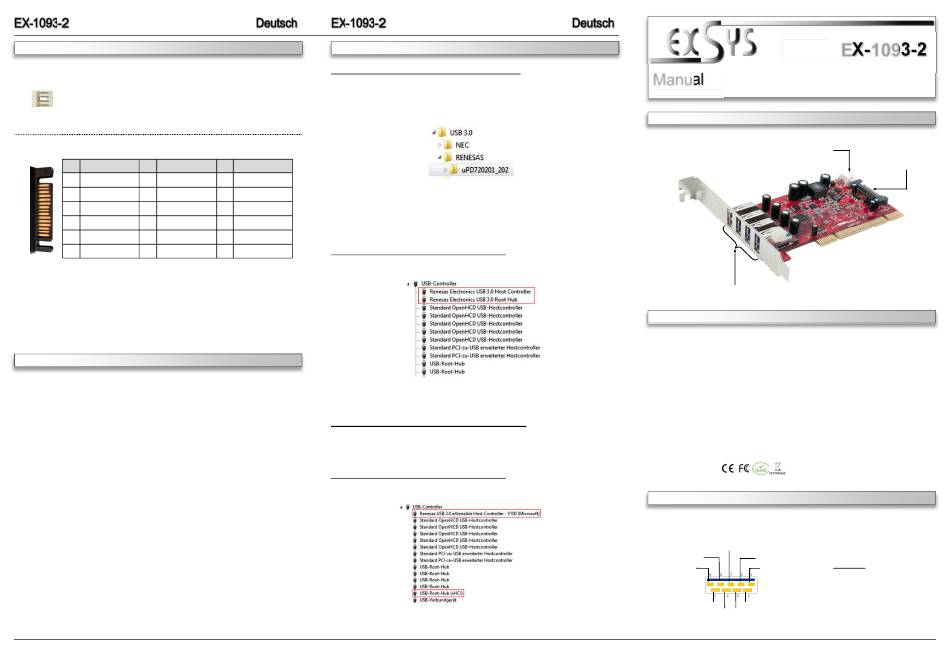

ANSCHLÜSSE
P2:
Um jeden Port der EX-1093-2 mit 900mA zu versorgen, muss die
Karte mit dem Stromanschluss vom PC Netzteil verbunden werden!
1 +5V
Verwenden Sie dazu den Stromanschluss P2 oder P3!
2 GND
3 GND
Bitte auf die richtige Polarität achten!
4 +12V
Achtung! Stecker nie bei eingeschaltetem PC ein oder
ausstecken!
P3:
Pin
Bezeichnung
Pin
Bezeichnung
1
3.3 Volt (Orange)
7
5 Volt (pre-charge)
2
3.3 Volt (Orange)
8
5 Volt (Rot)
3
3.3 Volt (pre-charge)
9
5 Volt (Rot)
4
Ground (Schwarz)
10
Ground (Schwarz)
5
Ground (Schwarz)
11
Reserviert
6
Ground (Schwarz)
12
Ground (Schwarz)
Um jeden Port der EX-1093-2 mit 900mA zu versorgen, muss die Karte mit dem Strom-
anschluss vom PC Netzteil verbunden werden! Verwenden Sie dazu den Stroman-
schluss P2 oder P3!
Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC ein oder ausstecken!
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1093-2 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Installieren Sie nun die externe Stromversorgung zur Entlastung des Mainboards! (siehe
Anschlüsse P2 oder P3)
4.
Suchen Sie jetzt einen freien PCI Steckplatz und stecken Sie die EX-1093-2 vorsichtig in
den ausgewählten PCI Steckplatz ein. Beachten Sie, das die EX-1093-2 korrekt einge-
steckt ist und das kein Kurzschluss entsteht.
5.
Danach befestigen Sie die EX-1093-2 mit einer Schraube am Gehäuse.
6.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
2
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ Server 2003 & 2008R2
Windows erkennt beim Start einen neuen "USB (Universal Serial Bus)-Controller". Legen Sie
nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und starten Sie das
„SETUP" welches sich im Ordner „uPD720201_202" befindet (siehe Abbildung):
Pin
Bezeichnung
13
12 Volt (pre-charge)
14
12 Volt (Gelb)
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
15
12 Volt (Gelb)
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-
liert diese.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende Einträge
sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Windows 8.x/ 10/ Server 2012R2 / Server 2016
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1093-2 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende Einträge
sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
LAYOUT
DESCRIPTION & TECNICAL INFORMATION
The EX-1093-2 is a plug & play high-speed USB 3.1(Gen1) expansion card for the PCI Bus.
The EX-1093-2 provides 4 external ports with 900mA power. It uses data transfer rates up to
5Gbit/s. The EX-1093-2 design fully utilize the Renesas chipset, which represents the latest in
high speed USB 3.1(Gen1) interface technology. In combination with the fast PCI bus it pro-
vides a secure and very high data transfer on each single port. It supports PCI & PCI-X bus with
5 Volt and 3,3 Volt. It supports all USB connections from 1.1 to 3.1. The EX-1093-2 need extra
power from the PC power supply to ensure the full power of 900mA on the external ports.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
USB 3.1 (Gen1) A-Port:
3
Manual
Vers. 1.0 / 09.01.19
P2:
4 pin floppy power connector
from pc power supply
USB1-4: 4x external USB 3.1(Gen1) A-Port
PCI or PCI-X, 33Mhz
Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
4x external USB 3.1(Gen1) A-Port, 1x 4 Pin Floppy Connector,
1x SATA 15 Pin Power Connector
EX-1093-2, Low Profile Bracket, Driver CD, Manual
GND_DRAIN
StdB_SSTX+
StdB_SSTX+
StdB_SSTX -
StdB_SSTX -
VCC
GND
D-
D+
4
EX-1093-2
P3:
SATA 15 pin power
connector from the
PC Power Supply
Attention!
Never plug in with
force or in wrong
direction.
