3

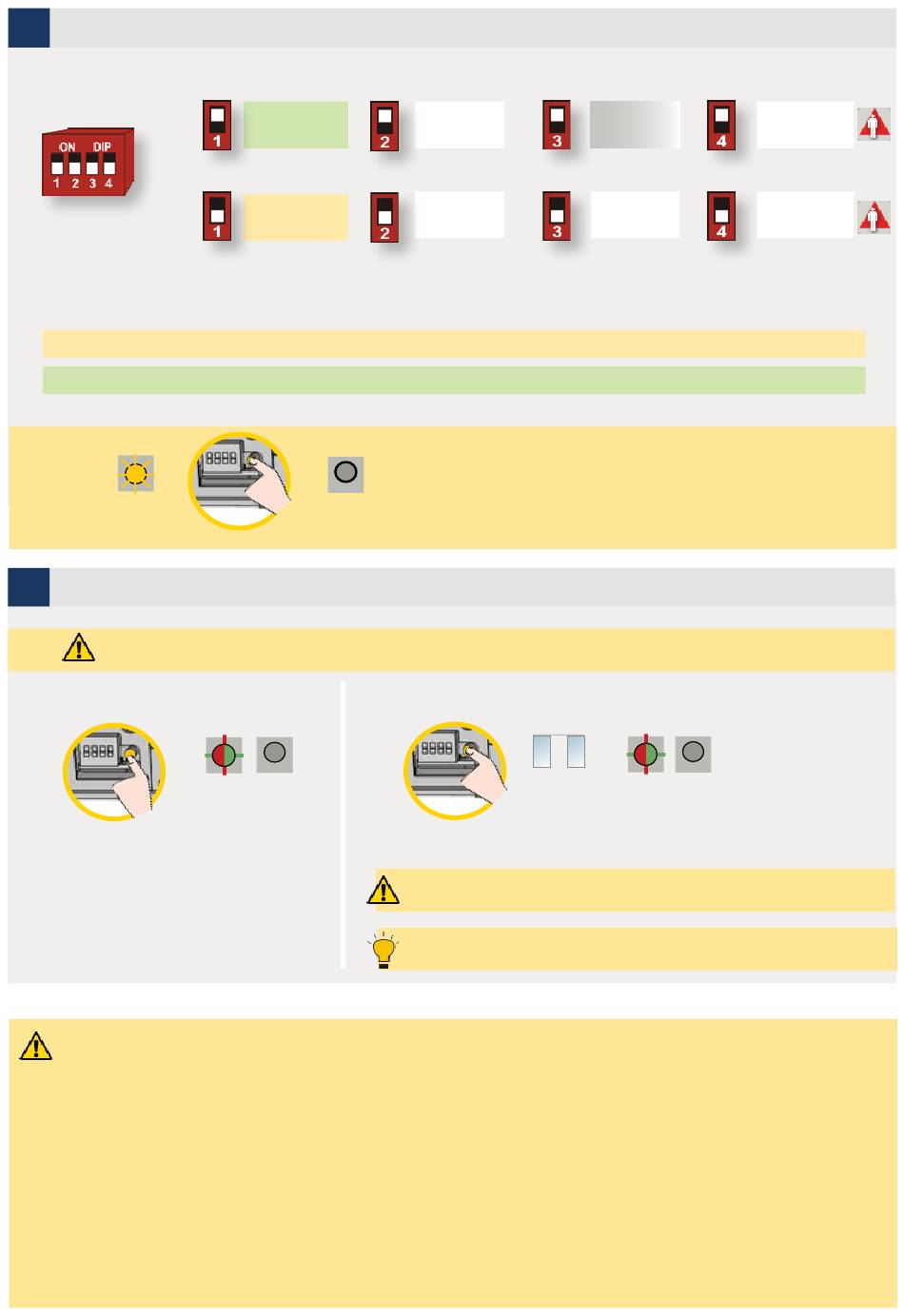

EINSTELLUNGEN
Standard: Standardumgebungen (Werkseinstellung)
Kritische Bedingungen: erhöhte Immunität (Regen, Schnee, Lampen...) und nur 1 IR-Vorhang aktiviert.
+
ORANGE
LANGES DRÜCKEN (> 3s)
4
INITIALISIERUNG
Bitte aus dem Infrarotfeld treten befor sie eine Initialisierung starten.
INITIALISIERUNG
KURZES DRÜCKEN
SICHERHEITSHINWEISE
- Testen Sie ob der Sensor ordnungsgemäß installiert ist bevor Sie die Installation verlassen.
- Die Risikobeurteilung und die Installation des Sensors und des Türsystems gemäß der nationalen und internationalen Vorschriften
und Normen zur Türsicherheit fällt in den Verantwortungsbereich des Herstellers des Türsystems.
- Andere Anwendungen des Geräts entsprechen nicht dem zugelassenen Zweck und können nicht vom Hersteller garantiert werden.
- Der Hersteller kann die Verantwortung für mangelhafte Installationen oder Einstellungen des Sensors nicht übernehmen.
- Montage und Inbetriebnahme des Sensors nur durch geschultes Fachpersonal.
- Jeglicher Reparaturversuch durch unbefugtes Personal annulliert die werksseitige Garantie.
- Vermeiden Sie generell Berührungen mit elektronischen und optischen Bauteilen, extreme Vibrationen, Nähe zu Neonlampen oder
sich bewegenden Objekten. Den Sensor nicht abdecken.
- Es wird empfohlen die optischen Teile mindestens 1 Mal im Jahr oder mehr falls notwendig zu reinigen.
(mittels DIP-Schalter)
VOREINSTELLUNGEN
kritische
Bedingungen
Standard
Erhöhte Immunität die keine Konformität des Türsystems mit EN 16005 erlaubt.
1
AUS
ROT-GRÜN
AUS
FREQUENZ
UMGEBUNG
B
A
Nach Veränderung eines DIP-Schalters, blinkt die orange LED.
Ein langes Drücken des Tasters, bestätigt die Einstellungen.
Starten Sie immer eine lnitialisierung nach DIP-Schalter Einstellungen.
INITIALISIERUNG MIT TÜRBEWEGUNG
ÖFFNEN + SCHLIESSEN
LANGES DRÜCKEN (> 3s)
Denrgelbe und weiße Draht muss verkabelt werden um eine
Initialisierung mit Türbewegung zu starten.
:
TIP
Eine Initialisierung mit Türbewegung zur Überprüfung der Verkabelung,
Position der IR-Vorhänge und korrekten Funktion des Sensors starten.
R2-KONFIGURATION
NO - Schließer
Extrem
1
Standard
NC - Öffner
+
ROT-GRÜN
AUS
