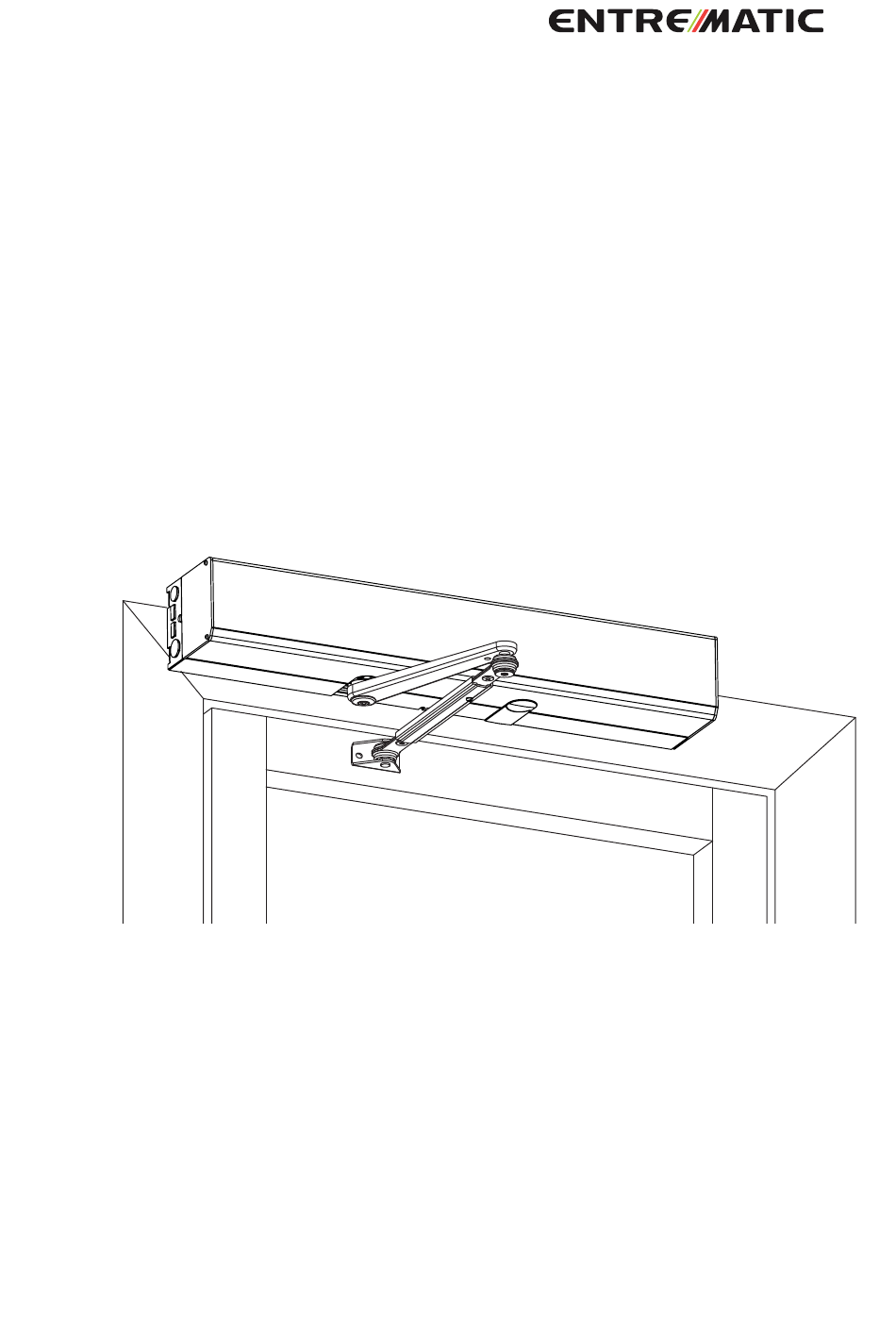

- Seite 1 Drehtürantrieb EM EMSW EMO Bedienungsanleitung Originalanweisungen...
-
Seite 2: Inhaltsverzeichnis
Weitere Produkte von Entrematic Group ................... Konformitätserklärung ........................© Alle Rechte hinsichtlich dieses Materials befinden sich in alleinigem Eigentum von Entrematic Group AB. Das Kopieren, Scannen oder Ändern ist ohne vorherige schriftliche Zustimmung von Entrematic Group AB ausdrücklich verboten. Änderungen ohne vorherige Ankündigung vorbehalten. -
Seite 3: Anweisungen Für Sicheren Betrieb
Anweisungen für sicheren Betrieb Ein Nichtbeachten der in diesem Handbuch zur Verfü- gung gestellten Informationen kann zu Verletzungen oder einer Beschädigung der Ausrüstung führen. Um das Verletzungsrisiko für Personen zu vermindern, verwenden Sie diesen Antrieb bitte ausschließlich für Drehflügel- oder Falttüren. Die Vorrichtung nicht verwenden, wenn eine Reparatur oder Einstellung nötig ist. - Seite 4 Lassen Sie niemanden an der Tür emporklettern oder mit der Tür bzw. den zugehörigen Impulsgebern spielen. Die Türanlage kann automatisch durch Sensoren oder manuell durch Impulsgeber betätigt werden. Er kann auch als manueller Türschließer genutzt werden. Ausgabe vom 2019-07-11 1005099-EMde-DE-11.0...
-
Seite 5: Herzlichen Glückwunsch Zu Ihrer Neuen Automatiktür
Herzlichen Glückwunsch zu Ihrer neuen Automatiktür! Entrematic Group AB entwickelt seit mehr als 50 Jahren Automatiktüren. Sie haben ein erstklassiges Produkt erworben, das auf modernster Technologie basiert und aus sorgfältig geprüften Materialien und Bauteilen hergestellt wurde. Wie jedes technische Produkt benötigen auch automatische Türen regelmäßige Wartung und Pflege. -
Seite 6: Wartung
Vorgesehene Verwendung Der EM EMSW EMO ist ein automatischer Drehflügeltürantrieb, der dazu entwickelt wurde, das Leben von Menschen zu vereinfachen und die Vorteile einer automatischen Tür zu nutzen. Der EM EMSW EMO ist ein Niedrigenergieantrieb. Er treibt mittels Gleichstrommotor und Untersetzungsgetriebe ein Armsystem an, welches die Tür öffnet. -
Seite 7: So Funktioniert Der Em Emsw Emo
Durch das Aktivieren der Tür wird diese geöffnet und bleibt für eine festgelegte Offenhaltezeit (HOT) offen. Nach Ablauf der Offenhaltezeit schließt sich die Tür. Der EM EMSW EMO kann je nach Art des Programmschalters auf drei oder vier verschiedene Modi eingestellt werden, siehe Tabelle unten. -
Seite 8: Regelmäßige Sicherheitskontrollen
, falls vorhanden, indem Sie sich in den Drehflügelweg stellen und den Antrieb aktivieren. Die Tür darf Sie weder beim Öffnen noch beim Schließen berühren. Wenn Sie nicht sicher sind, welche Art von Sensor installiert ist, wenden Sie sich an Ihre Entrematic Group-Vertretung. - Seite 9 FUNKTIONS- UND SICHTKONTROLLE REINIGUNG Staub und Schmutz am besten mit Wasser und einem weichen Tuch oder Schwamm von der EM EMSW EMO entfernen. Ein mildes Reinigungsmittel kann verwendet werden. Um die Qualität der behandelten Oberflächen zu erhalten, müssen die Oberflächen mindestens alle vier Monate gereinigt werden. Die Reinigungsvorgänge sollten protokolliert werden.
- Seite 10 SITAC-Etikett: In SE Pflicht Kein Eingang, zur Kennzeichnung von Verkehr in eine Richtung: In GB und US gegebenenfalls Pflicht, nicht im Lieferumfang enthalten. Wenden Sie sich an Ihre Entrematic Group-Vertretung. Die Kontaktdaten finden Sie auf der letzten Seite. Ausgabe vom 2019-07-11 1005099-EMde-DE-11.0...
-
Seite 11: Allgemeines Zubehör
Allgemeines Zubehör Mit Hilfe der folgenden Zusatzausstattung kann der EM EMSW EMO weiter verbessert werden. (Eine detaillierte Beschreibung erhalten Sie bei Ihrem örtlichen Entrematic Group-Händler.) Positionsschalter siehe Seite 9 Elektrische Verriegelung siehe Seite 9 Schlüsselschalter siehe Seite 9 Ellbogentaster siehe Seite 9... -
Seite 12: Service/Wartung
Service/Wartung Durch die Durchführung von Service- und Einstellungsarbeiten durch die autorisierte Entrematic Group-Vertretung wird ein sicherer und ordnungsgemäßer Betrieb der -Automatiktür sichergestellt. Vergessen Sie nicht, die Dokumente „Service Log Book“ (Serviceprotokollheft) und „Abnahmetest am Montageort und Risikobewertung“ verfügbar zu halten. Sie werden gemeinsam benutzt. -
Seite 13: Konformitätserklärung
IEC 60335-1:2010 ed. 5 IEC 60335-2-103:2002 ed. 1/2011 ed. 2.1 DIN 18650-1/-2:2010 EN 1634-1:2008 Von einer befugten bzw. zuständigen Stelle (die vollständige Adresse erhalten Sie bei Entrematic Group AB) aus- gestellte EG-Baumusterprüfbescheinigung über das Produkt: SC0840-09 TÜV B 11 08 74969 003 Der Fertigungsprozess garantiert die Übereinstimmung des Produkts mit der technischen Akte. - Seite 14 Entrematic Group AB, Lodjursgatan 10, SE-261 44 Landskrona, Sweden Tel: +46 10 47 48 300 www.entrematic.com info.em@entrematic.com...
