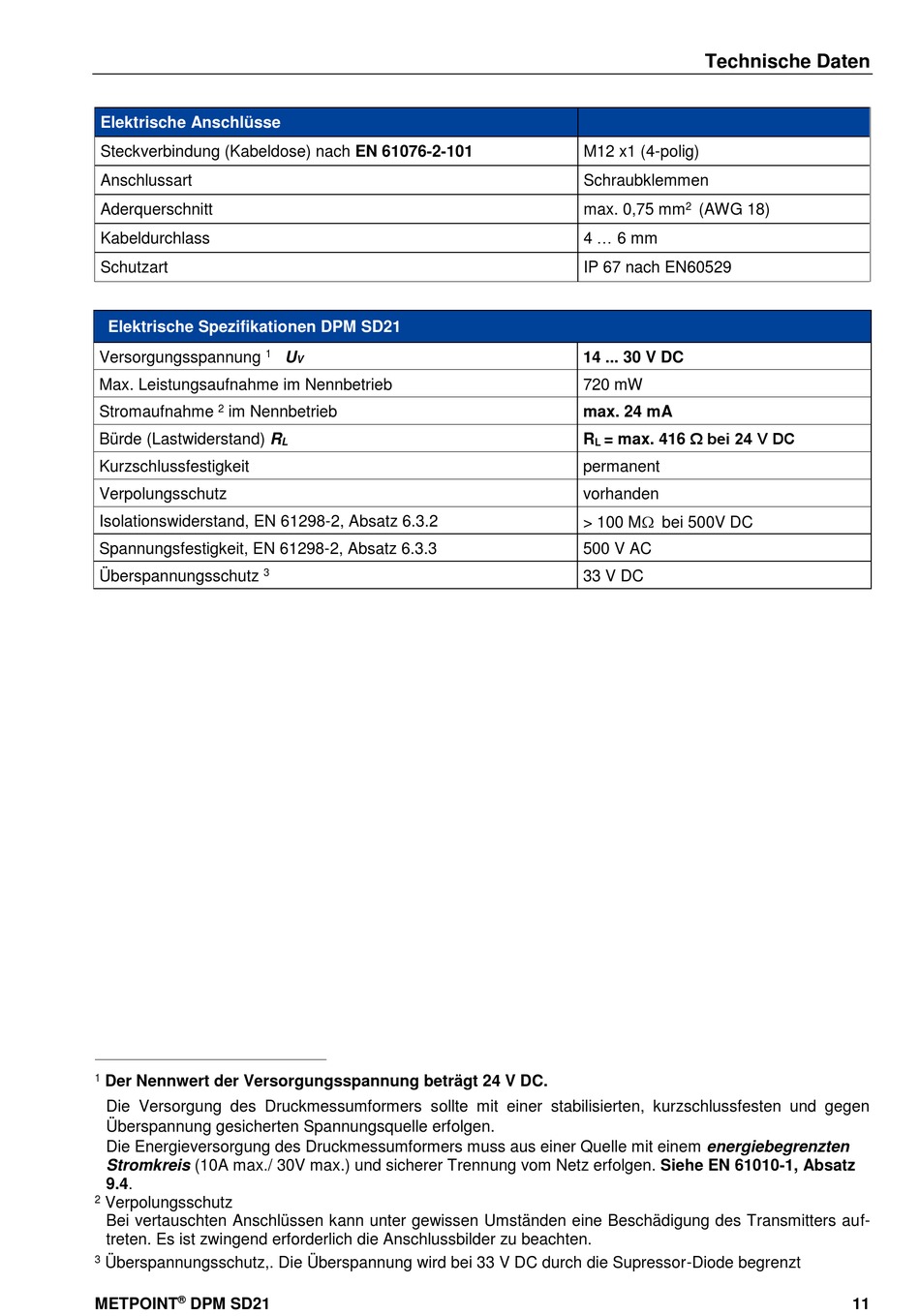

Beko METPOINT DPM Installation Und Betriebsanleitung Seite 11

Elektrische Anschlüsse
Steckverbindung (Kabeldose) nach EN 61076-2-101
Anschlussart
Aderquerschnitt
Kabeldurchlass
Schutzart
Elektrische Spezifikationen DPM SD21
1
Versorgungsspannung
Max. Leistungsaufnahme im Nennbetrieb
2
Stromaufnahme im Nennbetrieb
Bürde (Lastwiderstand) R
Kurzschlussfestigkeit
Verpolungsschutz
Isolationswiderstand, EN 61298-2, Absatz 6.3.2
Spannungsfestigkeit, EN 61298-2, Absatz 6.3.3
3
Überspannungsschutz
1
Der Nennwert der Versorgungsspannung beträgt 24 V DC.
Die Versorgung des Druckmessumformers sollte mit einer stabilisierten, kurzschlussfesten und gegen
Überspannung gesicherten Spannungsquelle erfolgen.
Die Energieversorgung des Druckmessumformers muss aus einer Quelle mit einem energiebegrenzten
Stromkreis (10A max./ 30V max.) und sicherer Trennung vom Netz erfolgen. Siehe EN 61010-1, Absatz
9.4.
2 Verpolungsschutz
Bei vertauschten Anschlüssen kann unter gewissen Umständen eine Beschädigung des Transmitters auf-
treten. Es ist zwingend erforderlich die Anschlussbilder zu beachten.
3
Überspannungsschutz,. Die Überspannung wird bei 33 V DC durch die Supressor-Diode begrenzt
®
METPOINT DPM SD21
U
V
L
Technische Daten
M12 x1 (4-polig)
Schraubklemmen
2
max. 0,75 mm (AWG 18)
4 ... 6 mm
IP 67 nach EN60529
14 ... 30 V DC
720 mW
max. 24 mA
= max. 416 Ω bei 24 V DC
R
L
permanent
vorhanden
> 100 Mbei 500V DC
500 V AC
33 V DC
