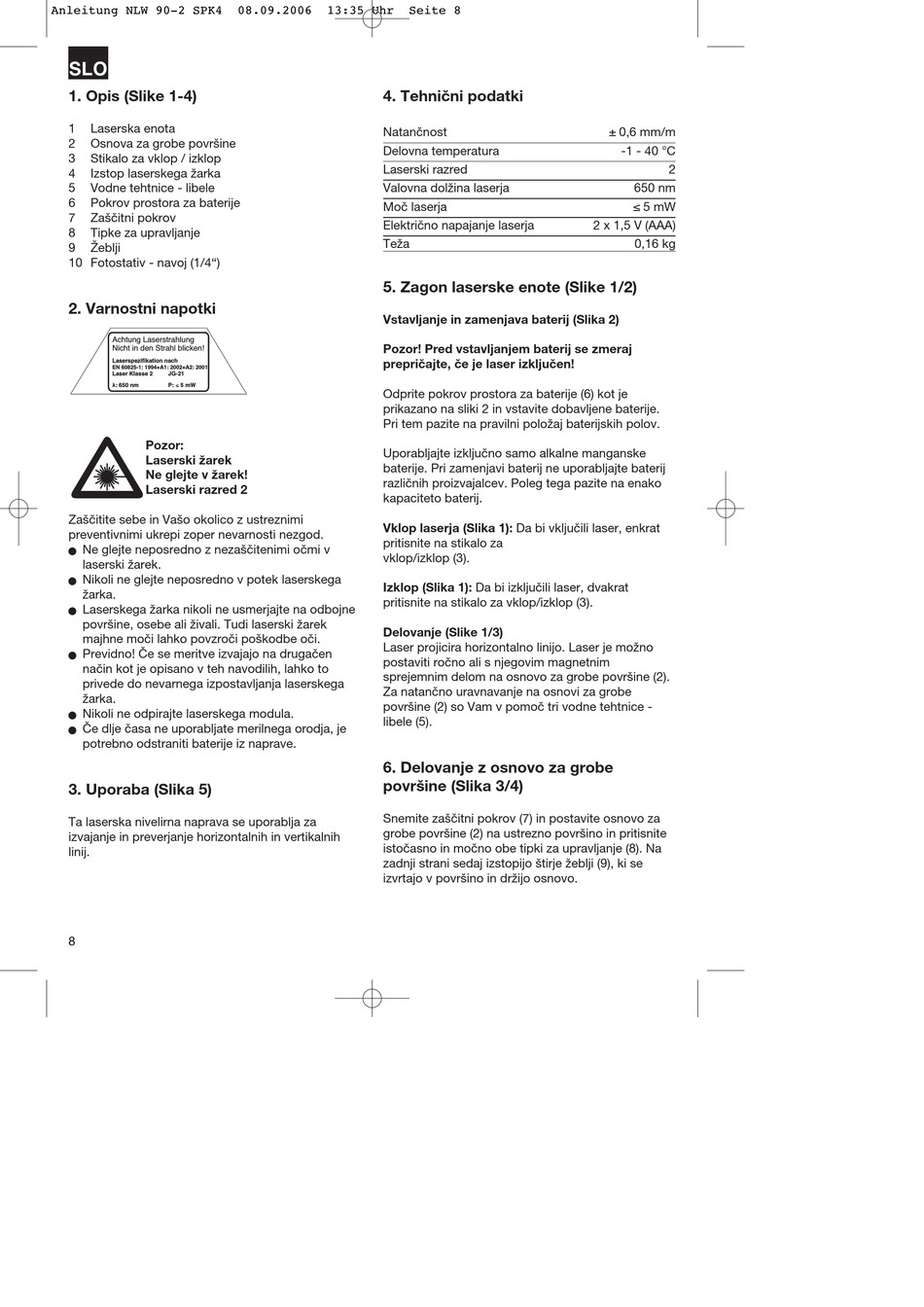

Anleitung NLW 90-2 SPK4
SLO
1. Opis (Slike 1-4)
1
Laserska enota
2
Osnova za grobe površine
3
Stikalo za vklop / izklop
4
Izstop laserskega žarka
5
Vodne tehtnice - libele
6
Pokrov prostora za baterije
7
Zaščitni pokrov
8
Tipke za upravljanje
9
Žeblji
10 Fotostativ - navoj (1/4")
2. Varnostni napotki
Achtung Laserstrahlung
Nicht in den Strahl blicken!
Laserspezifikation nach
EN 60825-1: 1994+A1: 2002+A2: 2001
Laser Klasse 2
JG-21
P: ≤ 5 mW
Ï: 650 nm
Pozor:
Laserski žarek
Ne glejte v žarek!
Laserski razred 2
Zaščitite sebe in Vašo okolico z ustreznimi
preventivnimi ukrepi zoper nevarnosti nezgod.
Ne glejte neposredno z nezaščitenimi očmi v
laserski žarek.
Nikoli ne glejte neposredno v potek laserskega
žarka.
Laserskega žarka nikoli ne usmerjajte na odbojne
površine, osebe ali živali. Tudi laserski žarek
majhne moči lahko povzroči poškodbe oči.
Previdno! Če se meritve izvajajo na drugačen
način kot je opisano v teh navodilih, lahko to
privede do nevarnega izpostavljanja laserskega
žarka.
Nikoli ne odpirajte laserskega modula.
Če dlje časa ne uporabljate merilnega orodja, je
potrebno odstraniti baterije iz naprave.
3. Uporaba (Slika 5)
Ta laserska nivelirna naprava se uporablja za
izvajanje in preverjanje horizontalnih in vertikalnih
linij.
8
08.09.2006
13:35 Uhr
Seite 8
4. Tehnični podatki
Natančnost
Delovna temperatura
Laserski razred
Valovna dolžina laserja
Moč laserja
Električno napajanje laserja
Teža
5. Zagon laserske enote (Slike 1/2)
Vstavljanje in zamenjava baterij (Slika 2)
Pozor! Pred vstavljanjem baterij se zmeraj
prepričajte, če je laser izključen!
Odprite pokrov prostora za baterije (6) kot je
prikazano na sliki 2 in vstavite dobavljene baterije.
Pri tem pazite na pravilni položaj baterijskih polov.
Uporabljajte izključno samo alkalne manganske
baterije. Pri zamenjavi baterij ne uporabljajte baterij
različnih proizvajalcev. Poleg tega pazite na enako
kapaciteto baterij.
Vklop laserja (Slika 1): Da bi vključili laser, enkrat
pritisnite na stikalo za
vklop/izklop (3).
Izklop (Slika 1): Da bi izključili laser, dvakrat
pritisnite na stikalo za vklop/izklop (3).
Delovanje (Slike 1/3)
Laser projicira horizontalno linijo. Laser je možno
postaviti ročno ali s njegovim magnetnim
sprejemnim delom na osnovo za grobe površine (2).
Za natančno uravnavanje na osnovi za grobe
površine (2) so Vam v pomoč tri vodne tehtnice -
libele (5).
6. Delovanje z osnovo za grobe
površine (Slika 3/4)
Snemite zaščitni pokrov (7) in postavite osnovo za
grobe površine (2) na ustrezno površino in pritisnite
istočasno in močno obe tipki za upravljanje (8). Na
zadnji strani sedaj izstopijo štirje žeblji (9), ki se
izvrtajo v površino in držijo osnovo.
± 0,6 mm/m
-1 - 40 °C
2
650 nm
≤ 5 mW
2 x 1,5 V (AAA)
0,16 kg
