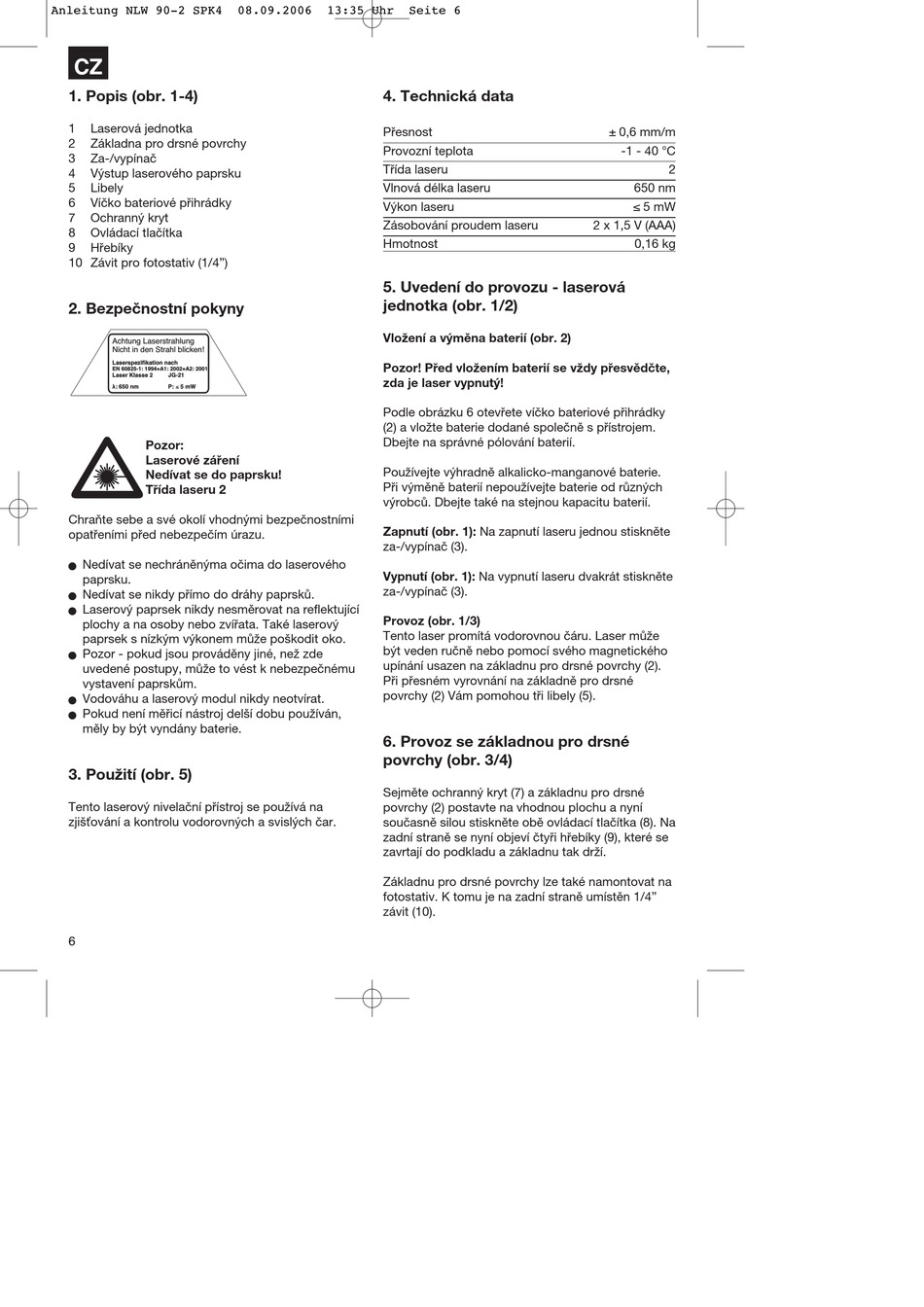

Anleitung NLW 90-2 SPK4
CZ
1. Popis (obr. 1-4)
1
Laserová jednotka
2
Základna pro drsné povrchy
3
Za-/vypínač
4
Výstup laserového paprsku
5
Libely
6
Víčko bateriové přihrádky
7
Ochranný kryt
8
Ovládací tlačítka
9
Hřebíky
10 Závit pro fotostativ (1/4")
2. Bezpečnostní pokyny
Achtung Laserstrahlung
Nicht in den Strahl blicken!
Laserspezifikation nach
EN 60825-1: 1994+A1: 2002+A2: 2001
Laser Klasse 2
JG-21
P: ≤ 5 mW
Ï: 650 nm
Pozor:
Laserové záření
Nedívat se do paprsku!
Třída laseru 2
Chraňte sebe a své okolí vhodnými bezpečnostními
opatřeními před nebezpečím úrazu.
Nedívat se nechráněnýma očima do laserového
paprsku.
Nedívat se nikdy přímo do dráhy paprsků.
Laserový paprsek nikdy nesměrovat na reflektující
plochy a na osoby nebo zvířata. Také laserový
paprsek s nízkým výkonem může poškodit oko.
Pozor - pokud jsou prováděny jiné, než zde
uvedené postupy, může to vést k nebezpečnému
vystavení paprskům.
Vodováhu a laserový modul nikdy neotvírat.
Pokud není měřicí nástroj delší dobu používán,
měly by být vyndány baterie.
3. Použití (obr. 5)
Tento laserový nivelační přístroj se používá na
zjišťování a kontrolu vodorovných a svislých čar.
6
08.09.2006
13:35 Uhr
Seite 6
4. Technická data
Přesnost
Provozní teplota
Třída laseru
Vlnová délka laseru
Výkon laseru
Zásobování proudem laseru
Hmotnost
5. Uvedení do provozu - laserová
jednotka (obr. 1/2)
Vložení a výměna baterií (obr. 2)
Pozor! Před vložením baterií se vždy přesvědčte,
zda je laser vypnutý!
Podle obrázku 6 otevřete víčko bateriové přihrádky
(2) a vložte baterie dodané společně s přístrojem.
Dbejte na správné pólování baterií.
Používejte výhradně alkalicko-manganové baterie.
Při výměně baterií nepoužívejte baterie od různých
výrobců. Dbejte také na stejnou kapacitu baterií.
Zapnutí (obr. 1): Na zapnutí laseru jednou stiskněte
za-/vypínač (3).
Vypnutí (obr. 1): Na vypnutí laseru dvakrát stiskněte
za-/vypínač (3).
Provoz (obr. 1/3)
Tento laser promítá vodorovnou čáru. Laser může
být veden ručně nebo pomocí svého magnetického
upínání usazen na základnu pro drsné povrchy (2).
Při přesném vyrovnání na základně pro drsné
povrchy (2) Vám pomohou tři libely (5).
6. Provoz se základnou pro drsné
povrchy (obr. 3/4)
Sejměte ochranný kryt (7) a základnu pro drsné
povrchy (2) postavte na vhodnou plochu a nyní
současně silou stiskněte obě ovládací tlačítka (8). Na
zadní straně se nyní objeví čtyři hřebíky (9), které se
zavrtají do podkladu a základnu tak drží.
Základnu pro drsné povrchy lze také namontovat na
fotostativ. K tomu je na zadní straně umístěn 1/4"
závit (10).
± 0,6 mm/m
-1 - 40 °C
2
650 nm
≤ 5 mW
2 x 1,5 V (AAA)
0,16 kg
