3.4.2 Montage PWI-Luft-/ Wasser-Wärmetauscher (Einbau)
Ausschnitt für PWI-Luft-/ Wasser-Wärmetauscher anbringen
Voraussetzungen
- Alle Allgemeinen Anforderungen sind erfüllt, siehe
- Das Gerät ist spannungsfrei.
Benötigtes Werkzeug und Material
- Säge
- Gegebenenfalls Schaltschrankfräse
- Schutzabdeckungen
Vorgehensweise
▪ Zum Schutz vor Spänen Schaltschrank mit Schutzabdeckung auslegen.
▪ Schaltschrank mit Ausschnitt(1) versehen. Vorgeschriebene Maße (Angabe/ mm), siehe Abbildung
Außenansicht Schaltschrank Ausschnitt PWI(2).
▪ Schnittkante entgraten.
▪ Späne und Montageabfall aus dem Schaltschrank entfernen.
 Ausschnitt(1) ist angebracht.
Betriebsanleitung PWI 6502 T 086100067b © Pfannenberg GmbH
2

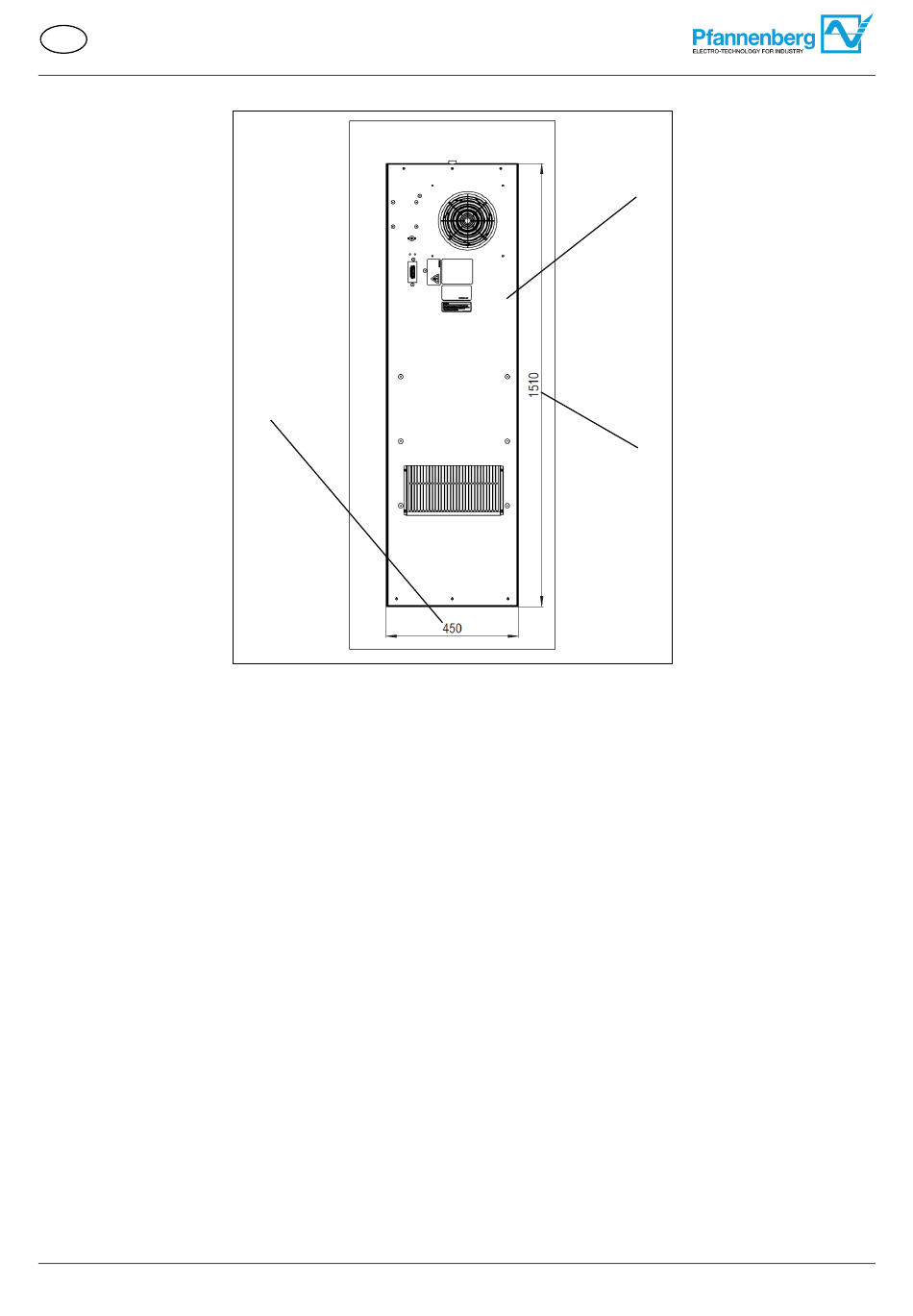

Abbildung 5 - Außenansicht Schaltschrank
Ausschnitt PWI-Luft-/ Wasser-Wärmetauscher
