6. C-3, D-2

6.1 Abbauen des Deckels

1. Die Schraube (Pos. 400c) entfernen.
2. Den Deckel auf der Außenseite anheben und den Deckel
leicht schräg geneigt abheben.
Darauf achten, dass die beiden Führungslaschen
Achtung
nicht abbrechen.

6.2 Montieren des Deckels

1. Den Deckel einsetzen. Die Führungslaschen müssen in die
Aussparungen des Behälteroberteils (Pos. 402) eingreifen.
Das Versorgunsgkabel und andere Leiter dürfen
Achtung
nicht zwischen dem Deckel und dem
Behälteroberteil eingeklemmt werden.
2. Den Deckel mit Hilfe der Schraube (Pos. 400c) befestigen.

6.3 Austauschen des Versorgungskabels

1. Den Deckel abbauen. Siehe Abschnitt 6.1 Abbauen des
Deckels.
2. Die Kabelschelle entfernen.
3. Die Kabelsteckverbindung trennen und den Stromleiter des
Versorgungskabels mit Hilfe eines Schlitzschraubendrehers
aus dem Steckverbinder herausdrücken.
4. Die Schutzleiterverbindung zwischen dem Motor und dem
Versorgungskabel trennen.
5. Den Nullleiter vom Druckschalter (Pos. 482) abziehen.
6. Das neue Versorgungskabel an der Kabelschelle befestigen.
7. Den Schutzleiter, Nullleiter und Stromleiter anschließen.
Siehe Abschnitt 9. Explosionszeichnungen.
8. Den Steckverbinder am Motorflansch (Pos. 156) befestigen.
9. Den Deckel montieren. Siehe Abschnitt 6.2 Montieren des
Deckels.

6.4 Austauschen des Kondensators

1. Den Deckel abbauen. Siehe Abschnitt 6.1 Abbauen des
Deckels.
2. Die Kabelsteckverbindung trennen und die beiden vom
Kondensator abgehenden Leiter mit Hilfe eines Schlitz-
schraubendrehers herausdrücken.
3. Den Leiter zwischen dem Kondensator und dem Druckschalter
(Pos. 482) entfernen.
4. Die Kunststoffsicherung vorsichtig zurückziehen und den
Kondensator entnehmen.
5. Den neuen Kondensator einsetzen.
6. Die beiden Leiter des Kondensators und den Leiter zwischen
dem Kondensator und dem Druckschalter anschließen.
Siehe Abschnitt 8. Schaltpläne.
7. Den Deckel montieren. Siehe Abschnitt 6.2 Montieren des
Deckels.

6.5 Austauschen des Schwimmerschalters (C-3)

1. Den Deckel abbauen. Siehe Abschnitt 6.1 Abbauen des
Deckels.
2. Die Schutzabdeckung am Schwimmerschalter abnehmen.
3. Die beiden Leiter am Schwimmerschalter abklemmen.
4. Den Schwimmerschalter 30 ° bis 45 ° im Uhrzeigersinn
drehen, um ihn vom Motorflansch (Pos. 156) zu lösen.
Den Schwimmerschalter entfernen.
5. Die Dichtfläche am Motorflansch reinigen.
6. Den O-Ring am Schwimmerschalter und die Dichtfläche am
Motorflansch mit Rocol Sapphire Aqua-Sil bestreichen.
7. Den Schwimmerschalter in den Motorflansch einsetzen und
zum Befestigen 30 ° bis 45 ° gegen den Uhrzeigersinn drehen.
8. Die beiden Leiter am Schwimmerschalter anschließen.
Siehe Abschnitt 9. Explosionszeichnungen.
9. Die Schutzabdeckung auf dem Schwimmerschalter einrasten.
10.Den Deckel montieren. Siehe Abschnitt 6.2 Montieren des
Deckels.
8

6.6 Einstellen des Schwimmerschalters (C-3)

1. Den Schwimmerschalter aus dem Behälter ausbauen.
Siehe Abschnitt 6.5 Austauschen des Schwimmerschalters
(C-3).
2. Die beiden Laschen am Schwimmerschalterrohr hinein-
drücken und den Schwimmerschalter abheben.
3. Das Distanzstück am Schwimmerschalterschaft entfernen/
einsetzen, um das Einschaltniveau zu ändern. Siehe Abb. 1.
4. Den Schwimmerschalter in das Schwimmerschalterrohr
einsetzen. Der Stift seitlich am Schwimmerschalter muss in
die Aussparung im Schwimmerschalterrohr einrasten.
5. Den Schwimmerschalter mit Rohr einbauen. Siehe Abschnitt
6.5 Austauschen des Schwimmerschalters (C-3).

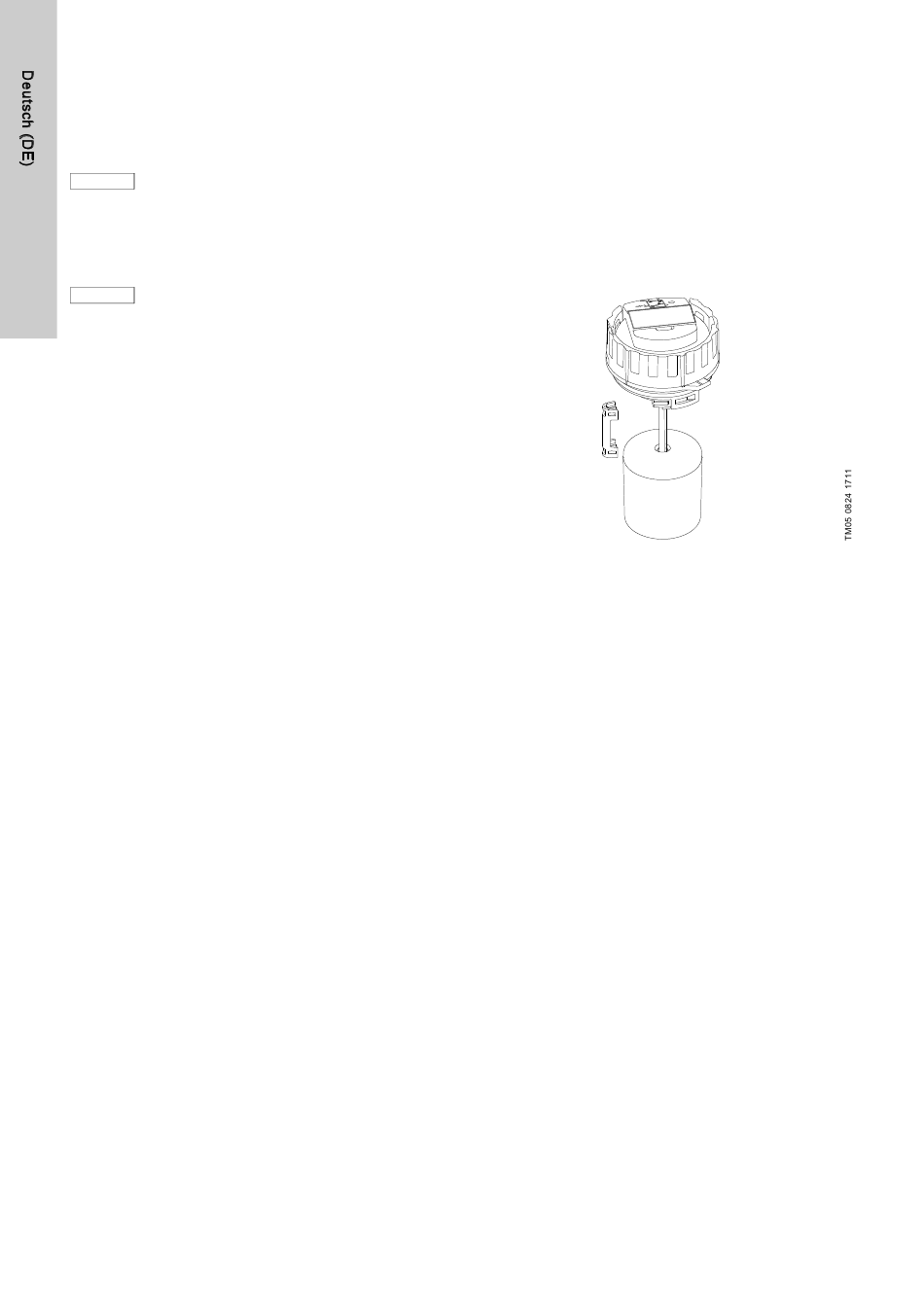

Schwimmerschalter ohne Rohr
Abb. 1

6.7 Austauschen des Druckschalters (D-2)

1. Den Deckel abbauen. Siehe Abschnitt 6.1 Abbauen des
Deckels.
2. Die Schutzabdeckung vom Druckschalter abnehmen.
3. Die beiden Leiter am Druckschalter abziehen.
4. Den Druckschalter 30 ° bis 45 ° im Uhrzeigersinn drehen,
um ihn vom Motorflansch (Pos. 156) zu lösen.
Den Druckschalter entfernen.
5. Die Dichtfläche am Motorflansch reinigen.
6. Den O-Ring am Druckschalter und die Dichtfläche am
Motorflansch mit Rocol Sapphire Aqua-Sil bestreichen.
7. Den Druckschalter in den Motorflansch einsetzen und zum
Befestigen 30 ° bis 45 ° gegen den Uhrzeigersinn drehen.
8. Die beiden Leiter an den Druckschalter anschließen.
Siehe Abschnitt 9. Explosionszeichnungen.
9. Die Schutzabdeckung auf dem Druckschalter einrasten.
10.Den Deckel montieren. Siehe Abschnitt 6.2 Montieren des
Deckels.
