- Seite 1 Antriebstechnik Einbau- und Betriebsanleitung für Komplettfreiläufe FA E 08.651 Schaberweg 30-34 Telefon +49 6172 275-0 www.ringspann.com 61348 Bad Homburg Telefax +49 6172 275-275 mailbox@ringspann.com Deutschland...
- Seite 2 • Wenn ein Verdacht auf Fehlfunktion vorliegt, ist das Produkt bzw. die Maschine, in dem es ein- gebaut ist, sofort außer Betrieb zu nehmen und RINGSPANN GmbH oder eine autorisierte RINGSPANN -Vertretung zu informieren. • Bei Arbeiten an elektrischen Komponenten ist die Spannungsversorgung auszuschalten.
- Seite 3 Der normale Betriebszustand einer Rücklaufsperre ist der Leerlaufbetrieb; das Sperren (Drehmomentübertragung) erfolgt bei Drehzahl Null. Der dabei eintretende, sofortige Eingriff der Klemmelemente sorgt für die erforderliche hohe Betriebssicherheit. Freiläufe FA werden als Rücklaufsperren für Einsatzfälle mit niedrigen Drehzahlen im Leerlaufbetrieb eingesetzt. 2.2 Anwendung als Vorschubfreilauf Der Vorschubfreilauf übersetzt eine hin und hergehende Bewegung in eine schrittweise...

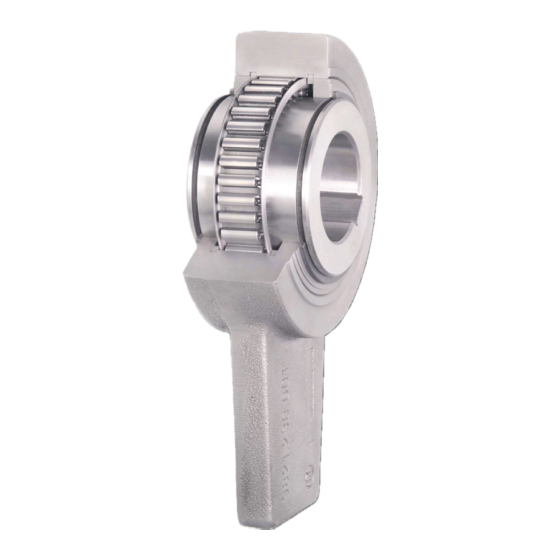

- Seite 4 Seite: 4 Aufbau Bild [1] Die Komplettfreiläufe FA sind gemäß Bild [1] aufgebaut. Die wichtigsten Funktionsteile sind der Innenring (1), die Klemmstücke (2), der Außenring (3), die Gleitlager (4) und der Schmierstoff. Bauarten Komplettfreiläufe FA sind in 3 verschiedenen Bauarten erhältlich: 4.1 Bauart Standard...
- Seite 5 Drehmomentspitzen nicht überschritten werden. Das Auslegungsdrehmoment des Freilaufs sollte mit Hilfe der RINGSPANN Druck- schrift 84 berechnet sein, ggf. ist Rücksprache mit RINGSPANN zu halten. Freilaufschäden aufgrund unzulässig hoher Drehmomentspitzen führen zu einem Funktionsverlust und können zu einer unzulässigen Erwärmung des Freilaufs führen!
- Seite 6 Einbau- und Betriebsanleitung für E 08.651 Komplettfreiläufe FA Stand: 28.01.2011 Version : 04 gez.: Su gepr.: Ei Seitenzahl: 7 Seite: 6 Anlieferungszustand Die Freiläufe werden einbaufertig mit Fettfüllung geliefert. Sie werden in Korrosionsschutzpapier verpackt geliefert. Lagerung Lagerung max. 1 Jahr in trockenen Räumen.
- Seite 7 Gummihammer auf den Außenring, während Sie den Freilauf weiter mit der Hand in Freilaufrichtung drehen. 11. Wartung Freiläufe FA haben eine auf Lebensdauer angelegte Fettschmierung (KLÜBER ISOFLEX LDS 18 Special A). Sie sind wartungsfrei und bedürfen im Normalfall keiner Nachschmierung.
