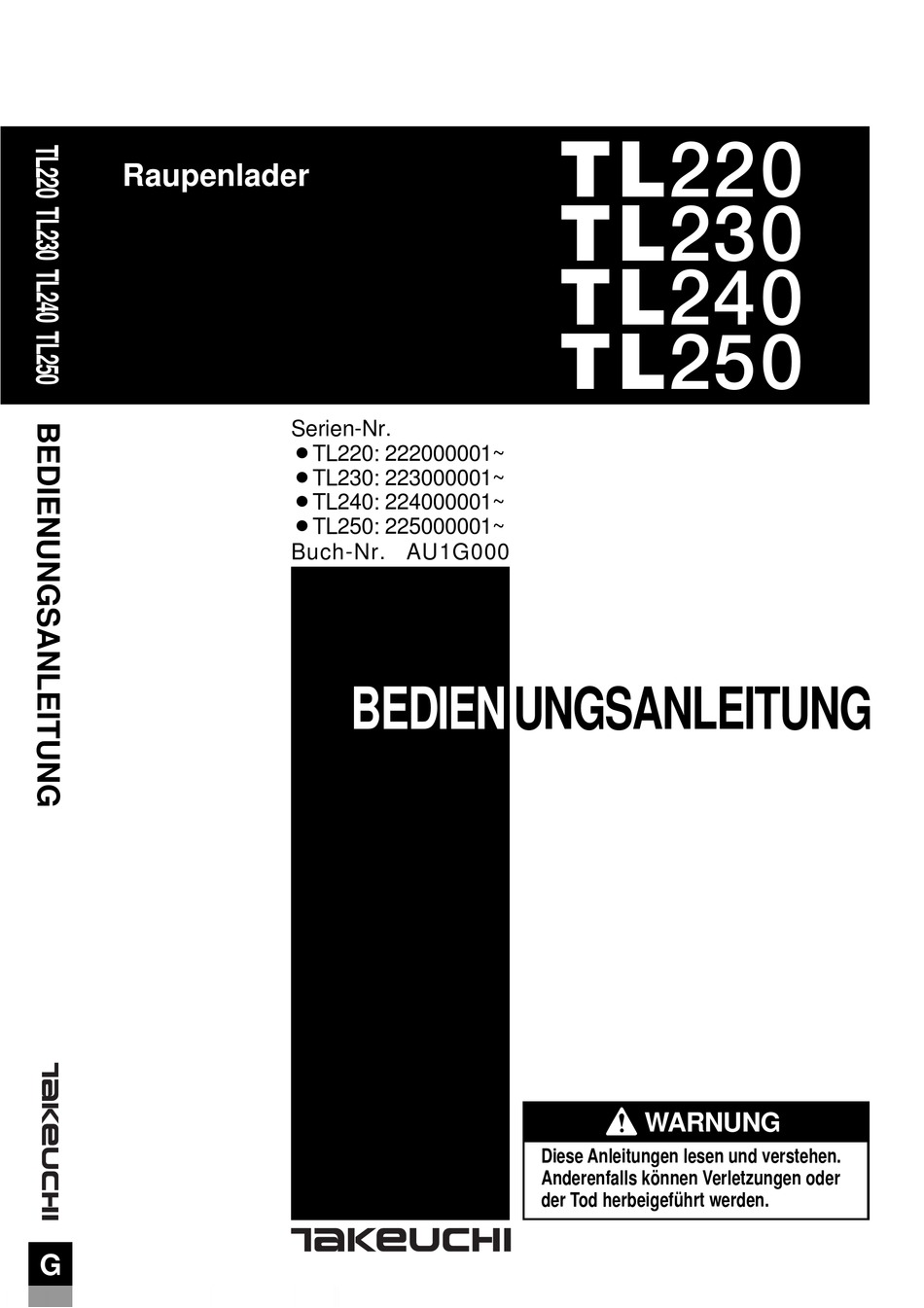

Seite 1 TL220 Raupenlader TL230 TL240 TL250 Serien-Nr. ¡TL220: 222000001~ ¡TL230: 223000001~ ¡TL240: 224000001~ ¡TL250: 225000001~ Buch-Nr. AU1G000 BEDIEN UNGSANLEITUNG WARNUNG Diese Anleitungen lesen und verstehen. Anderenfalls können Verletzungen oder der Tod herbeigeführt werden.
Seite 2 Wenn der Besitzer dieser Maschine wechselt, sicherstellen, daß der neue Besitzer dieses Handbuch erhält. Takeuchi liefert Maschinen, die mit den örtlichen Verordnungen und Normen des Exportlandes übereinstimmen. Wenn Sie Ihre Maschine in einem anderen Land gekauft haben oder von einer ausländischen Person oder Firma, dann ist sie vielleicht nicht mit den Sicherheitsapparaturen oder Sicherheitsstandards für den Betrieb in Ihrem Land...
Seite 3: Erklärung Der Grafischen Symbole
Es liegt in Ihrer eigenen Verantwortung, alle entsprechenden Gesetze und Vorschriften zu beachten sowie den Anweisungen des Herstellers bezüglich Betrieb, Inspektion und Wartung dieses Raupenladers Folge zu leisten. Praktisch alle Unfälle ereignen sich erfahrungsgemäß aufgrund von Mißachtung grundlegender Sicherheitsvorschriften und Vorsichtsmaßnahmen. Durch rechtzeitiges Erkennen einer möglichen Gefahrensituation kann ein Unfall jedoch häufig vermieden werden.
Seite 4: Einleitung
In diesem Handbuch sind Betrieb, Inspektion Wartung Raupenladers sowie die hierbei zu beachtenden Vorsichtsmaßnahmen beschrieben. Für weitere Fragen wenden Sie sich bitte an einen Takeuchi-Händler oder -Kundendienst. Seriennummern Handbuchfach Notieren Sie die Seriennummern des Laders Das Staufach für das Handbuch befindet sich und des Motors in den nachfolgenden Zeilen.
Seite 5: Beschreibung Des Raupenladers
BESCHREIBUNG DES RAUPENLADERS Vorn, hinten, links und rechts VORN Die Positionsangaben “vorn”, “hinten”, “links” und “rechts” in diesem Handbuch beziehen sich auf die Positionen, wie sie vom Fahrersitz aus in Blickrichtung zur Schaufel gesehen werden. LINKS RICHTS Vorgesehene Betriebsarten Setzen Sie diese Maschine hauptsächlich für folgende Arbeiten ein: ¡...
Seite 7: Inhaltsverzeichnis
INHALT Einleitung ........2 Beschreibung des Raupenladers .. 3 Sicherheit ........7 Steuerung ........35 Betrieb ...........67 Transport ........93 Wartung .........99 Fehlersuche ......... 149 Technische Daten ......163 Optionen ........173 Index ..........189...
Seite 9: Sicherheit
SICHERHEIT Allgemeine Vorsichtsmaßnahmen ....8 Vorsichtsmaßnahmen für Arbeitsvorbereitung ... 12 Vorsichtsmaßnahmen beim Starten ..14 Vorsichtsmaßnahmen bei Betrieb ..... 16 Vorsichtsmaßnahmen beim Anhalten ..23 Vorsichtsmaßnahmen beim Transport..24 Vorsichtsmaßnahmen bei der Wartung ..25 Sicherheitsaufkleber ........32...
Seite 10: Allgemeine Vorsichtsmaßnahmen
SICHERHEIT Allgemeine Vorsichtsmaßnahmen oder mit Druckluft muß die entsprechende Alle Sicherheitsvorschriften Sicherheitsausrüstung wie Schutzbrille beachten und Atemschutzmaske getragen werden. ¡ Der Betrieb, die Inspektion und die Andernfalls können umherfliegende Metallspäne oder andere Objekte zu Wartung des Laders darf ausschließlich schweren Verletzungen führen. durch speziell geschultes...
Seite 11 SICHERHEIT Allgemeine Vorsichtsmaßnahmen ¡Das gesamte Personal muß Kenntnis Keinesfalls über die Bedeutung aller Signale besitzen. Sicherheitsausrüstung entfernen ¡Der Fahrer des Laders sollte sich (außer ¡ Sicherstellen, daß sich alle Schutz *ügel, bei Stop-Signalen) ausschließlich nach den Signalzeichen des verantwortlichen Verkleidungen, Türen etc. fest an ihrer Einweisers richten.
Seite 12 SICHERHEIT Allgemeine Vorsichtsmaßnahmen ¡ Kraftstoff niemals zu Reinigungszwecken Feuer- und Explosionsgefahr verwenden. Hierzu dürfen ausschließlich nicht vermeiden brennbare Lösungsmittel benützt werden. ¡ Alle entflammbaren Flüssigkeiten und Materialien an einem sicheren und ausreichend belüftetem Ort aufbewahren. Auspuffgase können zum Tod führen Offenes Feuer und Funken von Kraftstoff, Hydrauliköl, Motoröl, Fett und Frostschutzmittel fernhalten.
Seite 13 Verwendung von Zusatzausstattung ¡ Vor dem Einbau von Zusatzausstattungen einen Takeuchi-Händler kontaktieren. ¡ Keinesfalls Zusatzausstattungen verwenden, die nicht von Takeuchi oder T7A007 einem Takeuchi-Händler autorisiert sind. Andernfalls könnte die Sicherheit sowie der Betrieb oder die Lebensdauer des Laders beeinträchtigt werden.
Seite 14: Vorsichtsmaßnahmen Für Arbeitsvorbereitung
SICHERHEIT Vorsichtsmaßnahmen für Arbeitsvorbereitung Überprüfen Sie die Tragfähigkeit Erkunden des Arbeitsbereichs von Brücken Vor dem Arbeitsbeginn den Arbeitsbereich erkunden, um die Sicherheit zu gewährleisten. ¡ Die Topographie und Bodenbeschaffenheit im Arbeitsbereich überprüfen. Bei Innenarbeiten muß die Gebäudestruktur begutachtet werden. Anschließend in Gefahrenbereichen die entsprechenden Vorsichtsmaßnahmen treffen.
Seite 15: Sicherheit
SICHERHEIT Vorsichtsmaßnahmen für Arbeitsvorbereitung Tägliche Inspektion und Wartung Notausgang Falls Sie einmal in der Kabine gefangen sein sollten, entfernen Sie das hintere Fenster, um heraus zu kommen. E X I T Werden Störungen oder Beschädigungen des Laders nicht erkannt oder nicht repariert, kann dies zu Unfällen führen.
Seite 16: Vorsichtsmaßnahmen Beim Starten
SICHERHEIT Vorsichtsmaßnahmen beim Starten Beim Auf- und Absteigen Vor dem Anlassen des Motors auf “Dreipunktkontakt” halten freies Umfeld achten ¡ Nicht auf den Lader auf- oder von dem Den Motor erst anlassen, wenn die Sicherheit gewährleistet ist. Vor dem Starten Lader abspringen.
Seite 17 SICHERHEIT Vorsichtsmaßnahmen beim Starten Anlassen mit Starthilfekabeln Bei kalter Witterung ¡ Seien Sie vorsichtig. Vereiste Böden, Starthilfekabel ausschließlich in der empfohlenen Weise verwenden. Eine Stufen und Haltegriffe sind rutschig. ¡ Bei extrem kalter Witterung Metallteile unsachgemäße Verwendung Starthilfekabel kann zur Explosion der keinesfalls mit bloßen Händen anfassen.
Seite 18: Vorsichtsmaßnahmen Bei Betrieb
SICHERHEIT Vorsichtsmaßnahmen bei Betrieb Vor Betriebsbeginn die Sicherheit Gutes Sichtfeld sicherstellen im Umfeld des Laders ¡ Bei Arbeiten an dunklen Orten die sicherstellen Arbeitsbeleuchtung und Scheinwerfer des Laders einschalten und/oder erforderlichenfalls zusätzliche Leuchten aufstellen. ¡ Bei schlechten Sichtbedingungen aufgrund schlechten Wetters (Nebel, Schnee oder Regen) die Arbeit unterbrechen, bis sich die Wetterbedingungen bessern.
Seite 19 SICHERHEIT Vorsichtsmaßnahmen bei Betrieb ¡ Schauen Sie vor dem Rückwärtsfahren Nicht aus dem Führerhaus lehnen nach hinten. Andernfalls könnten Sie einen Arbeiter oder einen Gegenstand überfahren. ¡Falls das Überfahren eines Gegenstandes während des Betriebes unvermeidbar ist, gehen Sie bitte umsichtig vor. T7A011 Lehnen Sie sich während des Betriebes des Laders nicht aus dem Führerhaus.
Seite 20 SICHERHEIT Vorsichtsmaßnahmen bei Betrieb höchstens Mittelstellung. Beim zu schnellen Vorsichtsmaßnahmen beim Herunterfahren eines Hanges, verliert man Befahren von Hängen schnell die Kontrolle über die Maschine. ¡Das plötzliche Stoppen auf einem Hang kann dazu führen, dass die Maschine das Mit beladener Schaufel Gleichgewicht verliert und umkippt.
Seite 21 SICHERHEIT Vorsichtsmaßnahmen bei Betrieb Fahren Sie nicht mit hoher Heben Sie die Schaufel nicht Geschwindigkeit in irgendwelche über Menschen hinweg Materialien hinein T7A018 T7A017 Das Heben der Schaufel über Menschen kann zu einem Ausschütten der Ladung oder Wenn Sie schnell in das von Ihnen plötzlichen Abfall der Schaufel führen.
Seite 22 ¡ Einen Einweiser einsetzen, der darauf Das Ladegewicht sollte unterhalb des achtet, daß der Lader oder Teile davon maximal zulässigen Gewichtes (TL220: der Leitung nicht zu nahe kommen. 565kg / TL230:735 kg / TL240: 945kg / ¡ Darauf achten, daß sich zu keinem...
Seite 23 SICHERHEIT Vorsichtsmaßnahmen bei Betrieb Auf gefährliche Fahren in engen oder überfüllten Arbeitsbedingungen achten Bereichen T7A021 T7A022 ¡ Niemals eine hohe Wand untergraben Damit Zusammenstöße vermieden werden, oder gar aushöhlen. Einsturzgefahr! achten Sie auf die Umgebung, wenn Sie die ¡ Nicht an steinschlaggefährdeten Stellen Maschine in engen Bereichen, in arbeiten.
Seite 24 SICHERHEIT Vorsichtsmaßnahmen bei Betrieb Bediener vor fliegenden Gegenständen Befahren Sie keine weichen Böden schützen würden. Verwenden Sie die Maschine deshalb nicht an Orten, an denen für den Bediener das Risiko besteht, von fliegenden Gegenständen getroffen zu werden. Sicherheitshinweise für das T7A024 Abschleppen Das Befahren weicher Böden kann dazu...
Seite 25: Vorsichtsmaßnahmen Beim Anhalten
SICHERHEIT Vorsichtsmaßnahmen beim Anhalten 1. Die Schaufel auf dem Boden absetzen. Sicheres Abstellen 2. Die Sicherheitsstange schließen. 3. Den Motor abstellen und den Zündschlüssel herausziehen. 4. Die Abdeckungen schließen. T7A027 T7A031 ¡Lassen Sie die Maschine niemals mit laufendem Motor, angehobenen Hubarmen oder unbeaufsichtigt stehen.
Seite 26: Vorsichtsmaßnahmen Beim Transport
SICHERHEIT Vorsichtsmaßnahmen beim Transport Sicheres auf- und abladen des Sicherer Transport des Laders Laders ¡ Machen Sie sich vor dem Transport des Laders mit den Sicherheits- und Fahrzeugbestimmungen sowie mit den entsprechenden Verkehrsregeln vertraut Einhängen und befolgen Sie diese. Rampe ¡...
Seite 27: Vorsichtsmaßnahmen Bei Der Wartung
SICHERHEIT Vorsichtsmaßnahmen bei der Wartung Warnschilder mit der Aufschrift Anti-Explosionsbeleuchtung “NICHT BETÄTIGEN” anbringen Eine Berührung der Bedienelemente durch nicht autorisiertes Personal kann während der Inspektion oder während Wartungsarbeiten zum Anspringen des Motors und zu schweren Verletzungen führen. ¡ Vor Beginn der Wartungsarbeiten den Motor abstellen und den Schlüssel abziehen.
Seite 28 SICHERHEIT Vorsichtsmaßnahmen bei der Wartung • Während der Wartungsarbeiten darauf Arbeitsbereich vorbereiten achten, daß weder Körperteile noch Kleidungsstücke zwischen bewegliche ¡ Eine ebene Fläche mit festem Untergrund Maschinenteile geraten können. auswählen. Für ausreichende Beleuchtung, und bei Wartungsarbeiten in geschlossenen Räumen, für Belüftung sorgen. Abstand zu beweglichen Teilen ¡...
Seite 29 SICHERHEIT Vorsichtsmaßnahmen bei der Wartung ¡ Falls irgendwelche Arbeiten unter der Sichern Sie die Hecktür, wenn Maschine oder dem Arbeitsgerät erforderlich diese geöffnet ist sind, muss die Maschine mit Hubarm- Arretierungen gesichert sein und mit Hilfe Sichern Sie die Hecktür, wenn diese geöffnet stabiler Stützen aufgebockt werden.
Seite 30 SICHERHEIT Vorsichtsmaßnahmen bei der Wartung Vorsicht beim Tanken Handhabung der Schläuche Kraftstoff-, Motoröl- und Hydrauliköl-Lecks können einen Brand verursachen. ¡ Schläuche dürfen weder verdreht, verbogen oder gequetscht werden. ¡ Keinesfalls verdrehte, verbogene oder eingerissene Schläuche, Rohre oder Leitungen verwenden. Diese könnten bersten.
Seite 31 SICHERHEIT Vorsichtsmaßnahmen bei der Wartung Falls Hydrauliköl unter die Haut gelangt Vorsicht bei heißem Kühlsystem ist, muß dieses binnen einiger Stunden durch einen Arzt entfernt werden. Vor Wartungsarbeiten an der Hydraulik den Druck ablassen Werden Ablassen Hydraulikdrucks Kappen oder Filter entfernt oder Leitungen gelöst, kann Hydrauliköl herausschießen.
Seite 32 SICHERHEIT Vorsichtsmaßnahmen bei der Wartung ¡ Vor der Überprüfung oder Handhabung Abklemmen der Batterie der Batterie den Motor abstellen und sämtliche elektrische Systeme ausschalten. ¡ Die Batteriepole nicht mit einem Metallgegenstand kurzschließen. ¡ Beim Abklemmen der Batterie stets das Massekabel (–) zuerst lösen. Beim erneuten Anklemmen der Batterie darf das Massekabel (–) hingegen erst zum Schluß...
Seite 33 Risse oder andere Defekte an Abfallentsorgung Schweißnähten vom Takeuchi-Kundendienst reparieren lassen Bei Defekten an Schweißnähten stets den Takeuchi-Kundendienst zwecks Reparatur aufsuchen. Ist dies nicht möglich, die Schweißarbeiten ausschließlich von speziell geschultem Personal mit entsprechender Ausstattung durchführen lassen. ¡ Aus den Lader abgelassene Flüssigkeiten in Behälter abfüllen.
Seite 34: Sicherheitsaufkleber
SICHERHEIT Sicherheitsaufkleber Die folgenden Schilder (Aufkleber) sind in den aufgeführten Bereichen an Ihrer Maschine angebracht. Sie dienen Ihrer persönlichen Sicherheit, und derer, die mit Ihnen arbeiten. Bitte nehmen Sie dieses Handbuch, gehen um die Maschine, beachten den Anbringungsort und den Inhalt dieser Schilder. Besprechen Sie diese Schilder und dieses Handbuch mit den Bedienungspersonal.
Seite 35 SICHERHEIT Sicherheitsaufkleber...
Seite 36 SICHERHEIT Sicherheitsaufkleber...
Seite 37: Steuerung
STEUERUNG Namen der Teile ......... 36 Türen und Abdeckungen ......38 Sitz und Sicherheitsgurt ......46 Instrumententafel ........50 Schalter ............52 Hebel und Pedale ........57 Zubehör ............59...
Seite 38: Namen Der Teile
STEUERUNG Namen der Teile T9B006 1. Rücklicht 10. Schaufelzylinder 2. Hydrauliktank 11. Schaufel 3. Kabine 12. Kraftstoffkappe 4. Sicherheitsstange 13. Hubarmzylinder 5. Vorderlicht 14. Fahrtmotor 6. Hubarm-Arretierung 15. Gleiskette 7. Linker Bedienungshebel 16. Gleiskettenrolle 8. Zusatz-Hydraulikleitungen 17. Leitrad 9. Hubarm...
Seite 39: Steuerung
STEUERUNG Namen der Teile 1. Linker Bedienungshebel 10. Zusatzhydraulikschalter 2. Fahrgeschwindigkeitsschalter 11. Instrumententafel 3. Schiebeschalter (für Zusatzhydraulik) 12. Schwimmstellungsschalter 4. Auslösemodusschalter 13. Hupschalter (für Zusatzhydraulikschalter) 14. Rechter Bedienungshebel 5. Fluß-Wahlschalter 15. Anlasserschalter (2-Hin/Rück → Ein-Einfach) 16. Hochflußschalter (Option) 6. Frontscheibenwischerschalter 17.
Seite 40: Türen Und Abdeckungen
1. Den Zündschlüssel einstecken und ihn ¡ Motorhaube drehen. ¡ Kabinentür ¡ Handbuchfach Öffnen Kabinentür < TL220 > WARNUNG WARNUNG ¡ ¡ ¡ ¡ ¡ Öffnen Sie beim Montieren oder bei der Demontage der Kabine die Tür zuerst vollständig auf die Stopp-Position und T3B006 vergewissern Sie sich, dass sich die Tür...
Seite 41 STEUERUNG Türen und Abdeckungen Arretierung und Entriegelung Kabinentür < TL230 / TL240 / TL250 > WARNUNG WARNUNG ¡ ¡ ¡ ¡ ¡ Öffnen Sie beim Montieren oder bei der Demontage der Kabine die Tür zuerst vollständig auf die Arretierungsposition und vergewissern Sie sich, dass sich die T9C002 Tür nicht bewegt.
Seite 42 STEUERUNG Türen und Abdeckungen Schließen (von innen) Öffnen (von innen) T9C005 T9C008 1. Den Verriegelungsbolzen (5) nach innen 1. Den Freigabehebel (6) nach vorne unten zurück schieben und die Türarretierung schieben. entriegeln. 2. Den Griff (7) in Ihre Richtung ziehen und die Tür öffnen.
Seite 43 STEUERUNG Türen und Abdeckungen Schließen (von außen) Seitenfenster T9C009 T9C010 1. Den Griff (2) im Uhrzeigersinn drehen. 2. Den Griff (4) umfassen und die Tür 1. Den Riegel (8) entriegeln und das langsam halb herab senken. Seitenfenster öffnen. Achten Sie darauf, dass Sie nicht Ihre 2.
Seite 44 STEUERUNG Türen und Abdeckungen Motorhaube Hecktür WARNUNG VORSICHT ¡ ¡ ¡ ¡ ¡ Öffnen Sie die Hecktür so, dass sie Den Motor vor Öffnen der Motorhaube abschalten. Wenn Hände bzw. Werkzeuge einrastet. ¡ ¡ ¡ ¡ ¡ Passen Sie beim Öffnen und Schließen drehenden Lüfter oder...
Seite 45 STEUERUNG Türen und Abdeckungen Notausgang Falls Sie einmal in der Kabine gefangen sein sollten, entfernen Sie das hintere Fenster, um heraus zu kommen. E X I T T8B001 Es gibt zwei Möglichkeiten, das hintere Fenster zu entfernen. Im Notfalle 1. Entfernen Sie das Fenster in Notfällen. Beachten Sie, dass die Scheibe dabei zerbrechen kann.
Seite 46 STEUERUNG Türen und Abdeckungen 3. Den hinteren R-Stift Hubarm-Arretierung Sicherungsstift (1) lösen. 4. Die Hubarm-Arretierung (2) mit der Hand WARNUNG abstützen und den Sicherungsstift (1) herausziehen. ¡ ¡ ¡ ¡ ¡ Falls irgendwelche Arbeiten unter den angehobenen Hubarmen erforderlich sind, müssen die Hubarme mit den Hubarm-Arretierungen gesichert werden.
Seite 47 STEUERUNG Türen und Abdeckungen Lösung Kraftstoffkappe WARNUNG ¡ ¡ ¡ ¡ ¡ Beim Tanken darf im gesamten Umfeld weder geraucht noch Feuer oder Funken entfacht werden. ¡ ¡ ¡ ¡ ¡ Kraftstoff an einem gut belüfteten Ort und nur bei abgeschaltetem Motor T9B004 nachfüllen.
Seite 48: Sitz Und Sicherheitsgurt
STEUERUNG Sitz und Sicherheitsgurt 2. Hebel (2) in gewünschter Stellung loslassen; Sitz < TL220 > der Sitz bleibt nun in dieser Stellung. Verstellweg: 130mm WARNUNG (C) Gewichtseinstellung Den Fahrersitz einstellen, sichern und einrasten. (A) Einstellung des Winkels der Rückenlehne 1. Den Hebel (3) anziehen und nach rechts oder links drehen, um den Sitz auf das Fahrergewicht einzustellen.
Seite 49 STEUERUNG Sitz und Sicherheitsgurt Sicherheitsgurt < TL220 > VORSICHT Vor Anlassen des Motors immer den Sicherheitsgurt anlegen. Anlegen des Sicherheitsgurts 1. Den Sitz auf optimale Betriebsposition einstellen, aufrecht sitzen und den Rücken vollständig gegen die Lehne plazieren. 90° C4C010 2. Wie gezeigt an der Einstellasche (A) ziehen, um den Sicherheitsgurt auf die gewünschte Länge einzustellen.
Seite 50 STEUERUNG Sitz und Sicherheitsgurt (B) Längsverstellung Sitz < TL230 / TL240 / TL250 > 1. An Hebel (2) ziehen und den Sitz nach vorn oder hinten schieben, um ihn in die WARNUNG optimale Stellung für die Bedienung der Maschine zu bringen. Den Fahrersitz einstellen, sichern und 2.
Seite 51 STEUERUNG Sitz und Sicherheitsgurt Sicherheitsgurt < TL230 / TL240 / TL250 > VORSICHT Vor Anlassen des Motors immer den Sicherheitsgurt anlegen. Sicherheitsgurt anlegen 1. Sitz auf die optimale Stellung für die Bedienung der Maschine einstellen, aufstehen und richtig auf den Sitz setzen. 2.
Seite 52: Instrumententafel
STEUERUNG Instrumententafel " & 6%*$ 3. Kühlmitteltemperatur- Warnleuchte Warnleuchten Wenn bei Betrieb die K ü h l m i t t e l t e m p e r a t u r WICHTIG: Den Betrieb sofort einstellen, übermäßig steigt, blinkt wenn eine Warnleuchte blinkt und ein C4B012 diese Warnleuchte und es...
Seite 53 Tank immer auffüllen, bevor der Kraftstoff ganz verbraucht ist. Anzeigeleuchten 7. Vorglühleuchte Motorfehler-Warnleuchte Diese Anzeigeleuchte < TL220 / TL230 / TL240 > erlischt nach Abschluß des Vorglühens. C4B013 8. Fahrgeschwindigkeitsleuchte Diese Leuchte leuchtet auf, wenn der Fahrgeschwindigkeitsschalter im 2. Gang (hohe Geschwindigkeit) C4B014 eingestellt ist.
Seite 54: Schalter
STEUERUNG Schalter Anlasserschalter Schwimmstellungsschalter WARNUNG ¡ ¡ ¡ ¡ ¡ Stellen Sie vor dem Ausfahren der Hubarme sicher, dass die Schaufel auf den Boden aufgesetzt ist. Wenn die Arme während des Anhebens ausgefahren werden, kann die Schaufel herunterfallen, was extrem gefährlich ist. ¡...
Seite 55 STEUERUNG Schalter Schiebeschalter Zusatzhydraulikschalter (Verhältnissteuerung) Die Verhältnissteuerung ermöglicht eine Zusatzhydraulik-Schalter (A), (B) Langsam-zu-Schnell-Bewegung Zusatzfunktionen. Beispiel: Wenn Sie den Schiebeschalter halb bewegen, bewegt sich die Zusatzfunktion mit etwa halber Geschwindigkeit. Diese Schalter drücken, um den Ölfluss in der Zusatzhydraulik-Schaltung zu steuern. T9B012 (A) ..
Seite 56 STEUERUNG Schalter Fluß-Wahlschalter (C) Auslösemodusschalter (D) 2-Hin/Rück-Fluß 1-Einfach-Fluß T8B011G Der Fluß des Zusatzhydraulik-Systems Hiermit wird Funktion (Leitungen (a) und (b)) kann entweder auf Zusatzhydraulikschalters (A) umgeschaltet. 1-Einfach- oder 2-Hin/Rück-Fluß gestellt Normalerweise ist der Zusatzhydraulik- werden. Wenn der Schalter gedrückt ist, schalter (A) eingeschaltet, während er wechselt der Fluß...
Seite 57 STEUERUNG Schalter Hochflußschalter (E) – (falls eingebaut) Fahrgeschwindigkeitsschalter T9B0151 Der Schalter steuert die Aus- / Ein-Funktion der Hochfluß-Zusatzhydraulikschaltungen. Drücken Sie diesen Schalter, um die Drücken Sie diesen Schalter, um die Fahrgeschwindigkeit Hochfluß-Hydraulikschaltungen Geschwindigkeit (hohe Geschwindigkeit) aktivieren. Der Hydraulikfluß wechselt von einzustellen, während 2-Hin/Rück- auf 1-Einfach-Fluß...
Seite 58 STEUERUNG Schalter Lichtschalter Wischerschalter (Option) WICHTIG: Die Waschanlage nicht betreiben, wenn keine Waschflüssigkeit austritt. Anderenfalls wird die Pumpe beschädigt. WICHTIG: Die Fensterscheibe wird zerkratzt, wenn der Wischer ohne Flüssigkeit betrieben wird. Bei Betrieb Wischers Wasser bzw. L3B028 Waschflüssigkeit auftragen. Bei Anlasserschalter in Stellung ON kann der WICHTIG: Während der kalten Jahreszeit Schalter die Beleuchtung einschalten.
Seite 59: Hebel Und Pedale
STEUERUNG Hebel und Pedale Sicherheitsstange Gashebel WARNUNG ¡ ¡ ¡ ¡ ¡ Falls bei abgesenkter Sicherheitsstange irgendwelche Bedienungselemente versehentlich berührt werden sollten, kommt es zu einer plötzlichen Bewegung des Laders. Dies kann schwere und sogar tödliche Verletzungen zur Folge haben. Dieser Hebel steuert die Motordrehzahl.
Seite 60 STEUERUNG Hebel und Pedale Linker Bedienungshebel Betätigen Sie diesen Hebel für die Vorwärts- und Rückwärtsbewegung sowie für die Richtungsänderung. Siehe Seite 72 “Hebelschema”. Siehe Seite 74 “Aufgaben des linken Bedienungshebels”.
Seite 61: Zubehör
STEUERUNG Zubehör Externe Strombuchse Innenbeleuchtung (Option) WICHTIG: Wenn die Innenbeleuchtung WARNUNG nach dem Ausschalten des Motors für längere Zeit angelassen wird, wird die Nur zulässige elektrische Geräte an diese Batterieleistung stark beeinträchtigt. Die Strombuchse anschließen. Innenbeleuchtung bei Verlassen der Maschine ausschalten. T7B0231 Diese Strombuchse dient als Externe T7B0271...
Seite 62 Hydrauliköl, das für den Betrieb eines hydraulischen Aufbruchhammers, Brechers WICHTIG: Befolgen oder für andere Zubehörteile erforderlich ist. Zubehörteil-Hersteller spezifizierte ¡ Zusatzhydraulik-Flußrate und Nenndruck: Verfahren zur Entlüftung. Nennflußrate ....TL220:57 L/min TL230:68 L/min 5. Nach Lecks suchen. TL240:75 L/min TL250:88 L/min Hydraulik-kreisläuf abtrennen Nenndruck ....20,6MPa 1.
Seite 63 STEUERUNG Zubehör 1. Den Motor anlassen Einige Arbeitsgeräte verfügen Sicherheitsstange entriegeln. möglicherweise über einen 2. Den Zusatzhydraulikschalter (B) drücken. Gehäuseablass, der an den kleinen (Der Restdruck wird Eingang (T) angeschlossen werden muss. Anschlussleitung (a) abgelassen und in der Anschlussleitung (b) wird Druck erzeugt.) 3.
Seite 64: Power-Taste
STEUERUNG Zubehör Radio (Kabinentyp) Vorsichtsmaßnahmen bei der Bedienung ¡ Um einen sicheren Betrieb der Maschine zu gewährleisten, ist die Lautstärke des Radios immer so einzustellen, daß Geräusche von außerhalb der Maschine leicht zu hören sind. ¡ Bei ausgeschaltetem Motor sollte das Radio nicht über einen längeren Zeitraum eingeschaltet sein.
Seite 65: Aux-In-Buchse
STEUERUNG Zubehör (6) PRESET STATION-Tasten (1 bis 6) (11) ZERO-Taste Unter diesen Tasten werden Festsender Wenn die Minuten zwischen “55” und “59” abgespeichert. Jeder Taste kann ein UKW- oder “01” und “05” stehen, können sie mit (FM) und ein MW-Sender (AM) zugeordnet dieser Taste auf “00”...
Seite 66 STEUERUNG Zubehör Senderwahl – Manuelle Abstimmung der Sender zu den PRESET-Tasten nicht Die Senderwahl ist auch von Hand möglich. wunschgemäß ist, das oben unter Drücken der TUNE-Taste startet die “Abspeichern Festsendern” Suche nach Sendern höherer Frequenz. beschriebene Verfahren anwenden. Drücken der TUNE-Taste startet die Suche nach Sendern niedrigerer Frequenz.
Seite 67 STEUERUNG Zubehör Einstellen der Uhrzeit TECHNISCHE DATEN Stromversorgung :12 V bis 24 V Gleichstrom (negativ geerdet) Leistungsaufnahme Nennausgangsleistung :20 W + 20 W (4 Ω) (bei Eingang 28 V AUOC002 Gleichstrom) ¡Sicherstellen, dass das Display die Zeit 16 W + 16 W anzeigt.
Seite 69: Betrieb
BETRIEB Vor der Inbetriebnahme ......68 Starten und Abstellen des Motors ..... 69 Maschinenbetrieb ........72 Betriebsvorgänge ........80 Abstellen der Maschine ......88 Betrieb bei kaltem Klima ......89 Betrieb mit Gummi-Gleisketten ....90...
Seite 70: Vor Der Inbetriebnahme
BETRIEB Vor der Inbetriebnahme Auf- und Absteigen Kontrollrundgang Vor der Inbetriebnahme zu Beginn des WARNUNG Arbeitstages einen Kontrollrundgang um die Maschine durchführen. ¡ ¡ ¡ ¡ ¡ Nicht auf den Lader auf- oder von dem Den Kontrollrundgang wie unter Abschnitt Lader abspringen.
Seite 71: Starten Und Abstellen Des Motors
Funktion des Vorderlichtes, des Rücklichtes Anzeigenbeleuchtung zu überprüfen. • Den Kraftstoffstand prüfen. Wenn Leuchten oder Warnsummer nicht ansprechen, ist eventuell die Leuchte bzw. ein Kabel defekt. Den Takeuchi-Händler oder Kundendienst verständigen. 4. Sicherstellen, dass sich Bedienungshebel und Pedale in Neutralstellung befinden.
Seite 72: Betrieb
BETRIEB Starten und Abstellen des Motors 5. Den Gashebel in die Leerlaufstellung Starten des Motors bringen und den Motor warmlaufen lassen. WARNUNG Siehe Seite 71 “Warmlauf des Motors”. ¡ ¡ ¡ ¡ ¡ Sorgen Sie dafür, daß sich niemand im Einschalten bei kaltem Wetter Gefahrenbereich aufhält.
Seite 73 BETRIEB Starten und Abstellen des Motors Warmlauf des Motors Abstellen des Motors WICHTIG: Den Motor nicht hochdrehen, WICHTIG: Den Motor nach hoher Last bevor er warmgelaufen ist. bzw. Höchstdrehzahlbetrieb nicht abrupt Den Motor nicht zu lange warmlaufen ausschalten. Anderenfalls besteht die lassen (über 20 Minuten).
Seite 74: Maschinenbetrieb
BETRIEB Maschinenbetrieb Hebelschema WARNUNG ¡ ¡ ¡ ¡ ¡ Vor dem Beginn der Arbeiten darauf achten, mit welchem Bedienungshebelschema der Lader ausgerüstet ist. ¡ ¡ ¡ ¡ ¡ Die Erklärungen in diesem Handbuch beziehen sich auf dieses Schema Lader vorwärts Hubarm absenken Lader rückwärts Hubarm anheben...
Seite 75 BETRIEB Maschinenbetrieb 2. Die Sicherheitsstange entriegeln und die Warmlauf der Hydraulik Schaufel vom Boden anheben. WARNUNG Der Betrieb der Arbeitsausrüstung ohne vorherigen Warmlauf ist gefährlich. Die Arbeitsausrüstung spricht langsam an und kann sich auf unerwartete Weise bewegen und Sicherheitseinrichtungen nicht richtig arbeiten könnten. Daher das hydraulische System vor dem Einsatz 6%,' ausreichend warmlaufen lassen.
Seite 76 BETRIEB Maschinenbetrieb Aufgaben des linken Inspektion nach Warmlauf Bedienungshebels Nach Warmlaufen des Motors und Anwärmen des Hydrauliköls die folgenden WARNUNG Prüfungen und Inspektionen durchführen. ¡ ¡ ¡ ¡ ¡ Erlauben Sie niemandem, sich im Ggf. Reparaturen vornehmen. Arbeitsbereich der Maschine aufzuhalten. ¡...
Seite 77 BETRIEB Maschinenbetrieb ¡ ¡ ¡ ¡ ¡ Beim Befahren von unwegsamem Vorwärts- und Rückwärtsfahren Gelände oder beim Tragen einer Last sollte die Last abgesenkt und langsam gefahren werden. ¡ ¡ ¡ ¡ ¡ Hindernisse aus dem Weg der Maschine entfernen. Bedienen linken Bedienungshebel die Gleisketten.
Seite 78 BETRIEB Maschinenbetrieb Wende Anhalten des Laders WARNUNG ¡ ¡ ¡ ¡ ¡ Den Lader auf festem, ebenem Untergrund abstellen Feststellbremse anziehen. Falls der Lader in Hanglagen oder auf abschüssigem Gelände abgestellt 6%,# wird, den Lader durch Blöcke ausreichend gegen Wegrutschen Links drehen: sichern.
Seite 79 BETRIEB Maschinenbetrieb Hubarm-Bewegung Aufgaben des rechten Bedienungshebels WARNUNG ¡ ¡ ¡ ¡ ¡ Überprüfen Sie vor Arbeitsbeginn unbedingt, wie Ihre Bedienungshebel angeordnet sind. ¡ ¡ ¡ ¡ ¡ Stellen Sie sicher, dass sich die Schaufel am Boden befindet, bevor Sie a Absenken der Hubarme: die Hubarme in Schwimmstellung Den rechten Bedienungshebel nach vorne...
Seite 80 BETRIEB Maschinenbetrieb Verwendung eines Betrieb der Zusatzhydraulik Hydraulikhammers oder eines anderen 1- Einfach-Fluß-Arbeitsgerätes Der Anbaugerät-Hydraulikkreis erlaubt das Anbringen von Meißeln, Brechern und 1-Einfach-Fluß 2-Hin/Rück-Fluß anderem Hydraulikgerät. Zwei Betriebsverfahren sind zulässig: Betrieb mit den Zusatzhydraulik-Tasten und Betrieb mit dem Schiebeschalter. Betrieb der Zusatzhydraulik-Schalter T8B011G Ändern Richtung...
Seite 81 BETRIEB Maschinenbetrieb Auslösemodus Ein Druck des Zusatzhydraulikschalters (A) stellt diesen auf “I / Ein” und ein weiterer Druck stellt ihn auf “O / Aus”. Der Schalter muss nicht länger gedrückt werden. Siehe Seite 54 “Auslösemodusschalter”. Betrieb Hochfluß-Hydraulik- Schaltungen Siehe Seite 62 “Hochfluß-Hydrauliksystem”.
Seite 82: Betriebsvorgänge
BETRIEB Betriebsvorgänge Verbotene Arbeitsweisen WARNUNG ¡ ¡ ¡ ¡ ¡ Nicht auf felsigem Untergrund (weder weich noch hart) arbeiten. ¡ ¡ ¡ ¡ ¡ Wenn Sie die Hubarme oder die Schaufeln während der Fahrt bewegen T7D023 müssen, fahren Sie bitte langsam ¡Auf angemessene Fahrgeschwindigkeit genug, um stets die volle Kontrolle achten.
Seite 83 BETRIEB Betriebsvorgänge T7D025 T7D028 ¡ Versuchen Sie nicht, mit hoher ¡ Die (Schlag-) Kraft der Schaufel darf nicht Geschwindigkeit eine volle Wendung bzw. zum Einrammen von Pfählen verwendet Drehung auf der Stelle zu machen. werden. Dies könnte zu extremem Verschleiß und/ oder zu einem Ausfall des Laders führen.
Seite 84 BETRIEB Betriebsvorgänge Vorsichtshinweise zum Betrieb Lassen Sie Vorsicht beim Fahrbetrieb etwas Spiel T7D043G ¡ Führen Sie keine Arbeitsschritte aus, wenn die Zylinder vollständig aus- oder eingefahren sind. Dadurch würde eine T7A013 übermäßige Kraft auf die Zylinder ausgebt Beim Fahren über Hindernisse (Felsen, werden, was zu einer Beschädigung der Baumstümpfe usw.) kann das Chassis Zylinder führen könnte.
Seite 85 ¡ Schmierpunkte, die längere Zeit unter Wasser waren mit Fett nachschmieren, um das alte Fett zu entfernen. ¡ Lassen Sie niemals den Maschinenrumpf ganz in Wasser oder Sand eintauchen. Sollte die Maschine einmal versenkt sein, kontaktieren Sie bitte einen Takeuchi- Händler oder Kundendienst.
Seite 86 BETRIEB Betriebsvorgänge ¡ ¡ ¡ ¡ ¡ Niemals querstehend zum Hang Vorsicht bei Fahrt im Gefälle Richtungsänderungen ausführen oder Bodenwellen überqueren. Vor einer WARNUNG Richtungsänderung ebene Geländestellen aufsuchen. ¡ ¡ ¡ ¡ ¡ Keinesfalls die Stabilitätsgrenzen des ¡ ¡ ¡ ¡ ¡ Selbst auf geringen Steigungen kann Laders überschreiten (maximaler der Lader ins Rutschen kommen, wenn °...
Seite 87 BETRIEB Betriebsvorgänge Bremsen im Gefälle Öffnen Sie die Fronttür beim Befahren von Hängen nicht (gilt nur für Maschinen Bremswirkung mit Fronttür) T7D034G Durch das hydrostatische Antriebssystem wird automatisch gebremst, wenn der linke T7D036 Bedienungshebel wieder Dies ist gefährlich, da sich die Kraft, die zum Neutralstellung gebracht wird.
Seite 88 BETRIEB Betriebsvorgänge Mögliche Arbeiten mit dieser Maschine WICHTIG: Führen Sie keine Schaufel- oder Planierarbeiten aus, bei denen Sie Schubkraft des Laders mit vollständig herausgefahrenen Schaufelzylindern verwenden. Die Schubkraft würde einen extrem hohen Druck auf die Schaufel ausüben, was zu einer Beschädigung der Zylinder führen könnte. Schaufeln T7D0371 Die Hubarme senken und die leicht vorgeneigte Schaufel durch Vorfahren der Maschine...
Seite 89 BETRIEB Betriebsvorgänge Verfüllen T7D0401 Mit gesenkter Schaufel an das zuzufüllende Loch heranfahren und das Material dicht hinter der Kante in das Loch kippen. Hierzu die anheben und vorkippen. Erdbewegungen in Schwimmstellung WARNUNG ¡ ¡ ¡ ¡ ¡ Stellen Sie vor dem Ausfahren der Hubarme sicher, dass die Schaufel auf den Boden aufgesetzt ist.
Seite 90: Abstellen Der Maschine
BETRIEB Abstellen der Maschine Vor dem Verlassen des Laders wie folgt Abstellen vorgehen: 1. Die Bedienungshebel und das Pedal auf WARNUNG Neutralstellung stellen. 2. Den Gashebel zurückziehen und den Motor bei niedriger Drehzahl laufen lassen. 3. Die Schaufel auf dem Boden absetzen. 4.
Seite 91: Betrieb Bei Kaltem Klima
Leistung der Batterie beeinträchtigt. Folgende Wartungsarbeiten nach Ende der Die Batterie überprüfen. Batterien mit Kaltwetterphase vornehmen: niedriger Ladung bei einem Takeuchi- ¡ Den Kraftstoff und die Öle der verschiedenen Händler oder Kundendienst aufladen lassen. Geräte entsprechend der Kraftstoff- und Siehe Seite 126 “Kontrolle und Nachfüllen Schmiermitteltabelle wechseln.
Seite 92: Betrieb Mit Gummi-Gleisketten
BETRIEB Betrieb mit Gummi-Gleisketten Durch die Verwendung von Gummi sind Gummi-Gleisketten anfällig. Die folgenden Verbote Sicherheitshinweise berücksichtigen, um Schäden und Rutschen von Gummi-Gleisketten zu vermeiden. Verbotene Arbeitsweisen 6%-! Mit dem Lader an folgenden Orten weder ¡ Kontakt mit Kraftstoff, Öl, Salz oder fahren noch arbeiten.
Seite 93 BETRIEB Betrieb mit Gummi-Gleisketten Vorsichtshinweise Die folgenden Vorsichtshinweise beim Betrieb der Maschine berücksichtigen: ¡ Insofern möglich, plötzliche Richtungsänderungen oder Standwenden auf Betonflächen vermeiden, um vorzeitigen Verschleiß bzw. Schäden der T7E005 Gummi-Gleisketten zu verhindern. ¡Grobes Kopfsteinpflaster bzw. hohe ¡ Heftiges Aufsetzen vermeiden, wenn es Randsteine(über 20 cm) nur im rechten die Gummi-Gleisketten beschädigen Winkel aufwärts fahren, ohne die Richtung...
Seite 94 BETRIEB Betrieb mit Gummi-Gleisketten T7E008 ¡ Keinesfalls die Fahrtrichtung ändern, wenn die Gleisketten wie in dem Bild gezeigt relativ großen Durchhang aufweisen.
Seite 95: Transport
TRANSPORT Anheben der Maschine ......94 Auf- und Abladen ........96 Sichern des Laders ........97 Vorsichtshinweise zum Transport ..... 98...
Seite 96: Anheben Der Maschine
¡ ¡ ¡ ¡ ¡ Beim Anheben ein Drahtseil mit ausreichender Stärke im Hinblick auf das Maschinengewicht verwenden. ¡ ¡ ¡ ¡ ¡ Die Maschine nicht in einer anderen als < TL220 / TL230 > der im unten aufgeführten Verfahren beschriebenen Position anheben. Die Nichtbeachtung dessen ist gefährlich, da sie zu einem Verlust der Balance der Maschine führen kann.
Seite 97: Transport
TRANSPORT Anheben der Maschine TL220 TL230 1555 1675 1005 1525 1590 Einheit: mm TL240 TL250 1660 1705 1720 1895 1110 Einheit: mm...
Seite 98: Auf- Und Abladen
TRANSPORT Auf- und Abladen 1. Die Feststellbremse des Lastwagens WARNUNG anziehen und Unterlegkeile unter die Räder legen. Der Lader könnte beim Auf- und Abladen 2. Die Rampen rutschfest an der Ladefläche abrutschen, umkippen oder des Lastwagens befestigen. Der Winkel herunterfallen. Deshalb folgende der Rampen sollte weniger als 15°...
Seite 99: Sichern Des Laders
TRANSPORT Sichern des Laders Den Lader nach dem Aufladen an der vorgegebenen Stelle wie unten beschrieben auf der Pritsche sichern. Transportausrichtung 1. Die Schaufel absenken. 2. Den Motor ausschalten und den Zündschlüssel abziehen. 3. Die Sicherheitsstange feststellen. 4. Unterlegkeile vor und hinter die Gleisketten schieben.
Seite 100: Vorsichtshinweise Zum Transport
TRANSPORT Vorsichtshinweise zum Transport WARNUNG ¡ ¡ ¡ ¡ ¡ Machen Sie sich vor dem Transport des Laders mit den Sicherheits- und Fahrzeugbestimmungen sowie mit den entsprechenden Verkehrsregeln vertraut und befolgen Sie diese. ¡ ¡ ¡ ¡ ¡ Bei der Festlegung der geeignetsten Transportroute müssen Länge, Breite, Höhe Gewicht...
Seite 101: Wartung
WARTUNG WARTUNG Allgemeine Hinweise ....... 100 Wartungsdaten ......... 102 Wichtige Bauteile ........107 Wartungstabelle ........108 Kontrollrundgang ........110 Tägliche Inspektion (alle 10 Stunden) ..112 Nach den ersten 50 Stunden (nur bei neuen Ladern) ....118 Alle 50 Stunden ........124 Alle 100 Stunden ........
Seite 102: Allgemeine Hinweise
Inspektions- und Wartungsvorgänge wie Handbuch vorgegeben werden. Solche in diesem Handbuch beschrieben auf Inspektions- und Wartungsarbeiten sollten korrekte und sichere Weise durchgeführt durch Personal eines Takeuchi-Händlers werden. oder Kundendienstes durchgeführt werden. Die Inspektions- und Wartungsvorgänge Die Maschine stets sauberhalten ¡...
Seite 103 Wenn die Nuten der Dichtungen auf Prüfung nach der Wartung ¡Die Motordrehzahl schrittweise vom den Ansatzflächen beschädigt sind, einen Takeuchi-Händler oder Kundendienst Leerlauf bis zur Maximaldrehzahl erhöhen kontaktieren. und sicherstellen, daß kein Öl oder Druckluft aus den gewarteten Bauteilen Dichtringe und Splinte entweicht.
Seite 104: Wartungsdaten
Schmiermittel und Fettsorten ° Sorte nach Temperatur ( Teil Sorte Wechselintervall Füllmenge R -30 -20 -10 0 10 20 30 40 Obergrenze: TL220: 7,4 TL230: 10,2 Dieselmotoröl Nach den TL240: 10,2 Ölwanne, TL250: 13,2 SAE 10W-30 API-CF oder ersten 50 h...
Seite 105 ¡Die minimale Cetanzahl liegt bei 45. Der Betrieb bei kaltem Wetter oder in extremer Höhenlage könnte die Verwendung von Kraftstoff mit einer höheren Cetanzahl erfordern. ¡Der Schwefelgehalt darf maximal 0,5% TL220: 57 Volumenprozent betragen. Empfohlen ist ein TL230: 75 Gehalt von weniger als 0,05%. Bei elektronisch Kraftstoff- Diesel- gesteuerten Motoren mit Abgasrückführung ist...
Seite 106 Teilbezeichnung Teilnr. Austauschintervall Hydrauliköl- Element 15511-02600 Nach den ersten 50 h Rücklauffilter Alle 500 h Leitungsfilter Element 15511-01001 Wasserabscheiderfilter Kartusche TL220: Alle 500 h 129907-55801 TL230: 129907-55801 TL240: 129907-55801 TL250: IC010-43011 Motorölfilter Kartusche TL220: Nach den ersten 50 h 129150-35152...
Seite 107 WARTUNG Wartungsdaten Werkzeuge Nr. Teilbezeichnung Teilnr. Anmerkungen Nr. Teilbezeichnung Teilnr. Anmerkungen Schraubenschlüssel 16900-01012 10-12 12 Hammer 16903-00330 Schraubenschlüssel 16900-01113 11-13 13 Sechskantschlüssel 16906-00500 Schraubenschlüssel 16900-01417 14-17 14 Sechskantschlüssel 16906-00600 Schraubenschlüssel 16900-01922 19-22 15 Sechskantschlüssel 16906-00800 Schraubenschlüssel 16900-02427 24-27 16 Sechskantschlüssel 16906-01000 10mm Schraubenschlüssel 16901-00030 17 Sechskantschlüssel 16906-01400...
Seite 108 Wenn nicht anders im Text angegeben, die Muttern und Schrauben mit den in der Tabelle aufgeführten Anzugsmomenten festziehen. ¡ Die Anzugsmomente von Plastikabdeckungen weichen von den unten angeführten Werten ab. Einen Takeuchi-Händler bzw. -Kundendienst kontaktieren. Bei einem zu hohen Anzugsmoment bricht der Deckel. ¡ Auszutauschende Muttern und Schrauben durch Teile gleicher Größe und gleichen Standards ersetzen.
Seite 109: Wichtige Bauteile
Tauschen Sie auch eine verbogene oder gebrochene Schlauchklemme unverzüglich aus. Konsultieren Sie hinsichtlich des Austausches wichtiger Bauteile eine Takeuchi-Verkaufsstelle oder einen Kundendienst. Auch die oben nicht aufgeführten Hydraulikschläuche überprüfen. Falls irgendwelche Unregelmäßigkeiten vorliegen, die Schläuche sofort neu befestigen oder austauschen müssen.
Seite 110: Wartungstabelle
WARTUNG Wartungstabelle Wartungsarbeiten Siehe Seite Kontrollrundgang Überprüfen durch Öffnen der Motorhaube und der Hecktür Inspektionsrundgang um den Lader Inspektion vom Fahrersitz aus Tägliche Inspektion (alle 10 Stunden) Kontrolle und Nachfüllen von Kühlmittel Kontrolle und Nachfüllen von Motoröl Inspektion des Wasserabscheiders Inspektion des Kraftstoffstands Kontrolle und Nachfüllen des Hydraulikölstands Schmieren der Arbeitsausrüstung...
Seite 111 Festziehen der Zylinderkopfschrauben Alle 1500 Stunden Inspektion und Reinigung der Moto-Einspritzstrahle Inspektion des Turboladers (bei Bedarf Reinigung der Luftfilteranlage) <TL220/TL240/TL250> 141 Inspektion und Reinigung des EGR-Ventils, des Führungsventils und des Kühlgeräts <TL220/TL240/TL250> 141 Inspektion des Kurbelgehäuse-Lüftungssystems Alle 2000 Stunden Überlappung der Motor-Ventilsitze Nach Erfordernis Austausch der Schaufel oder der Arbeitsausrüstung...
Seite 112: Kontrollrundgang
WARTUNG Kontrollrundgang Jeden Tag bevor der Motor zum ersten Mal gestartet wird, die folgenden Inspektionen durchführen WARNUNG ¡ ¡ ¡ ¡ ¡ Vor der Inbetriebnahme die vorgeschriebenen Inspektionen durchführen und aufgespürte Mängel umgehend beheben. ¡ ¡ ¡ ¡ ¡ Stellen Sie sicher, dass die Motorhaube oder Hecktür beim Öffnen gesichert sind. Die Motorhaube und Hecktür dürfen weder auf Hängen noch bei starkem Wind geöffnet werden.
Seite 113 WARTUNG Kontrollrundgang Inspektionsrundgang um den Lader Inspektion vom Fahrersitz aus 4. Die Leuchten auf Schmutz, Schäden und 12. Die Windschutzscheibe auf Schmutz ausgebrannte Glühleuchten prüfen. (Nur bei Maschinen mit Kabinentür). 5. Anschlüsse und Schläuche auf Schäden 13. Den Sitz und den Sicherheitsgurt auf untersuchen.
Seite 114: Tägliche Inspektion (Alle 10 Stunden)
WARTUNG Tägliche Inspektion (alle 10 Stunden) Jeden Tag bevor der Motor zum ersten Mal gestartet wird, die folgenden Inspektionen durchführen. WARNUNG ¡ ¡ ¡ ¡ ¡ Vor der Inbetriebnahme die vorgeschriebenen Inspektionen durchführen und aufgespürte Mängel umgehend beheben. ¡ ¡ ¡ ¡ ¡ Stellen Sie sicher, dass die Motorhaube oder Hecktür beim Öffnen gesichert sind. Die Motorhaube und Hecktür dürfen weder auf Hängen noch bei starkem Wind geöffnet werden.
Seite 115 Inspektion Wartungsarbeiten den Motor abstellen und Wartungsarbeiten den Motor abstellen und den Lader ausreichend abkühlen lassen. den Lader ausreichend abkühlen lassen. < TL220 / TL230 / TL240 > Kontrolle T7G005 S: Geschlossen 1. Die Motorhaube öffnen. 1. Die Hecktür öffnen.
Seite 116 WARTUNG Tägliche Inspektion (alle 10 Stunden) < TL250 > Inspektion des Kraftstoffstands WARNUNG ¡ ¡ ¡ ¡ ¡ Beim Tanken darf im gesamten Umfeld weder geraucht noch Feuer oder Funken entfacht werden. ¡ ¡ ¡ ¡ ¡ Kraftstoff an einem gut belüfteten Ort und nur bei abgeschaltetem Motor nachfüllen.
Seite 117 WARTUNG Tägliche Inspektion (alle 10 Stunden) Nachfüllen, wenn die Untergrenze (L) Kontrolle und Nachfüllen des unterschritten wird. Hydraulikölstands • Öltemperatur zwischen 50 und 80°C: Der Stand sollte an der Obergrenze (H) WARNUNG liegen. ¡ ¡ ¡ ¡ ¡ Vor Beginn der Wartungsarbeiten den Nachfüllen Motor abstellen und den Lader ausreichend abkühlen lassen.
Seite 118 WARTUNG Tägliche Inspektion (alle 10 Stunden) Schmieren der Arbeitsausrüstung T9G001 1. Den Lader wie oben gezeigt in Schmierstellung bringen, die Schaufel absenken und den Motor ausschalten. 2. Mit einer Handschmierpresse die Schmiernippel schmieren. 3. Austretendes Fett entfernen.
Seite 119 Merkbuch...
Seite 120: Nach Den Ersten 50 Stunden (Nur Bei Neuen Ladern)
WARTUNG Nach den ersten 50 Stunden (nur bei neuen Ladern) Austausch des Hydrauliköl- Rücklauffilters WARNUNG ¡ ¡ ¡ ¡ ¡ Vor Beginn der Wartungsarbeiten den Motor abstellen und den Lader ausreichend abkühlen lassen. • Motor, Hydraulikleitungen und viele weitere Maschinenteile sind direkt nach dem Abstellen des Motors sehr heiß.
Seite 121 WICHTIG: Das alte Öl überprüfen. Bei ausreichend abkühlen lassen. hohem Gehalt an Metallstaub einen ¡ ¡ ¡ ¡ ¡ Motor, Abgasrohre, Kühler und viele Takeuchi-Händler bzw. den Kundendienst weitere Maschinenteile sind direkt kontaktieren. nach dem Abstellen des Motors sehr heiß. Ein Berühren dieser Teile führt zu 8.
Seite 122 WARTUNG Nach den ersten 50 Stunden (nur bei neuen Ladern) 10. Die Ansatzfläche von Filtergehäuse und Motor reinigen. 11. Die Dichtung des neuen Filters mit einer dünnen Schicht Öl bestreichen. 12. Den neuen Filter mit den Händen aufschrauben. 13. Nachdem die Filterdichtung mit der Installationsfläche in Kontakt gekommen ist, den Filter um eine weitere Drehung anziehen.
Seite 123 • er dehnbar ist und nicht eingestellt WARNUNG werden kann. Beginn Inspektion Einstellen Wartungsarbeiten den Motor abstellen und < TL220 > den Lader ausreichend abkühlen lassen. ¡ ¡ ¡ ¡ ¡ Motor, Abgasrohre, Kühler, Hydraulikleitungen, Gleitteile und viele weitere Maschinenteile sind direkt nach dem Abstellen des Motors sehr heiß.
Seite 124 WARTUNG Nach den ersten 50 Stunden (nur bei neuen Ladern) Auswechseln des Leitungsfilters WARNUNG ¡ ¡ ¡ ¡ ¡ Vor Beginn der Wartungsarbeiten den Motor abstellen und den Lader ausreichend abkühlen lassen. ¡ ¡ ¡ ¡ ¡ Werden vor dem Ablassen des Hydraulikdrucks Kappen oder Filter entfernt oder Leitungen gelöst, kann Hydrauliköl herausschießen.
Seite 125 Merkbuch...
Seite 126: Alle 50 Stunden
Bereiches liegen: 25 bis 50 mm Problem. Lassen Sie den Schaden in der nächsten Werkstatt reparieren. Einstellen Versuchen Sie es NICHT selbst. Das Erhöhen der Kettenspannung ist äußerst gefährlich. Inspektion < TL220 > T7G015 1. Die Abdeckung entfernen. T3G005...
Seite 127 WARTUNG Alle 50 Stunden 2. Die Handschmierpresse verwenden, um Fett durch den Schmiernippel im Fettventil (1). 3. Die Gleiskettenspannung prüfen. Vermindern der Kettenspannung T7G016 1. Die Abdeckung entfernen. 2. Den Schraubenschlüssel verwenden, um das Fettventil (1) langsam zu lösen und das Schmiermittel abzulassen.
Seite 128 Lebensdauer der Batterie verkürzen. durch die Anzeige überprüft werden könnte. Darüber hinaus könnte ein Zerbrechen (oder eine Explosion) der Batterie die < TL220 > Folge sein. ¡ ¡ ¡ ¡ ¡ Batterien erzeugen brennbare und explosive Gase. Lichtbögen, Funken, offenes Feuer und glimmenden Tabak fernhalten.
Seite 129 WARTUNG Alle 50 Stunden befinden. Sollte dies nicht der Fall sein, Nachfüllen destilliertes Wasser bis zur Markierung (H) Destilliertes Wasser kurz vor Inbetriebnahme nachfüllen. des Laders einfüllen, um zu verhindern, daß ¡ Falls der Flüssigkeitspegel nicht unter es gefriert. Verwendung der Flüssigkeitspegel- Markierungen überprüft werden kann.
Seite 130 WARTUNG Alle 50 Stunden Entlüften Ablassen von Wasser aus dem Siehe Seite 153 “Kraftstoffsystem entlüften”. Kraftstofftank Zusatz: Luft im Kraftstoff-Kreislauf kann den Motor Starten hindern WARNUNG Motorprobleme verursachen. Auch entlüften, wenn der Kraftstofftank völlig leergefahren ¡ ¡ ¡ ¡ ¡ Bei der Handhabung von Kraftstoff wurde.
Seite 131 WARTUNG Alle 50 Stunden Inspektion der Schaufelstopper (Schrauben / Muttern) WARNUNG Werden Wartungs- oder Reparaturarbeiten an der Laderunterseite durchgeführt, gesamte Arbeitsausrüstung zuvor auf dem Boden oder in der tiefstmöglichen Position ablegen. 1. Den Lader auf festem und ebenem Untergrund abstellen und die Schaufel abnehmen.
Seite 132: Alle 100 Stunden
Einsatz (5) und den Schwimmerring (6) aufwischen. herausnehmen und reinigen. 4. Den O-Ring untersuchen. Bei Kratzern < TL220 / TL230 / TL240 > oder anderen Mängeln sollte er ausgetauscht werden. 5. Schwimmerring (6), Gehäuse (4) und Einsatz (5) montieren und den Ring (3) festziehen.
Seite 133: Nach Den Ersten 250 Stunden (Nur Bei Neuen Ladern)
WARTUNG Nach den ersten 250 Stunden (nur bei neuen Ladern) 3. Die Stopfen (1), (2) und (3) entfernen, um Wechsel des Fahrmotor-Getriebeöls das alte Öl abzulassen. 4. Neues Dichtband WARNUNG Verschlußstopfen wickeln. 5. Den Stopfen (1) einschrauben. ¡ ¡ ¡ ¡ ¡ Vor Beginn der Wartungsarbeiten den •...
Seite 134: Alle 250 Stunden
WARTUNG Alle 250 Stunden Austausch des Luftfilterelements WARNUNG Vor Beginn der Inspektion und Wartungsarbeiten den Motor abstellen und den Lader ausreichend abkühlen lassen. ¡ ¡ ¡ ¡ ¡ Motor, Abgasrohre, Kühler und viele weitere Maschinenteile sind direkt nach dem Abstellen des Motors sehr heiß.
Seite 135 WARTUNG Alle 250 Stunden Reinigung der Kühlerlamellen Wechsel des Motoröls und des und der Ölkühlerlamellen Ölfilters Siehe Seite 119 “Wechsel des Motoröls und WARNUNG des Ölfilters”. Beim Arbeiten mit Druckluft muß die entsprechende Sicherheitsausrüstung Kontrolle und Einstellung des wie Schutzbrille und Atemschutzmaske Lüfter-Antriebsriemens getragen werden.
Seite 136: Alle 500 Stunden
Wartung ausgeführt wird. ¡ ¡ ¡ ¡ ¡ Verschütteten Kraftstoff sofort abwischen. < TL220 / TL230 / TL240 > 1. Die Kabine kippen. < TL250 > 1. Den Kühler öffnen. 2. Eine Wanne unter den filter (1) plazieren.
Seite 137 Wechsel des Fahrmotor- Getriebeöls Siehe Seite 131 “Wechsel des Fahrmotor- Getriebeöls”. Einstellung oder Austausch der Schaufelstopper (Schrauben / Muttern) Diese Arbeit erfordert einschlägige Kenntnisse und Erfahrung. Daher sollte sie dem Takeuchi-Händler oder Kundendienst überlassen werden. Siehe Einstellungs- / Austauschverfahren in der Werkstatthandbuch.
Seite 138: Alle 1000 Stunden
WARTUNG Alle 1000 Stunden Wenn beim Reinigen Reinigung des Motorkühlsystems Kühlwassertemperatur zu niedrig ist, schließt sich der Thermostat, und das Kühlmittel WARNUNG zirkuliert nicht mehr im Radiator. Daher vor Beginn der Reinigung das Kühlwasser auf ¡ ¡ ¡ ¡ ¡ Vor Beginn der Inspektion und mindestens 90°C aufheizen.
Seite 139 WARTUNG Alle 1000 Stunden 8. Motor ausschalten, Wassertemperatur absinken lassen, anschließend Ablaßstopfen (4) entfernen und Wasser ablassen. 9. Nach Ablassen des Wassers mit Reinigungsmittel reinigen, dabei die dem Reinigungsmittel beigefügten Anleitungen beachten. 10. Zum Spülen des Kühlsystems die Schritte 4 bis 8 wiederholen. 11.
Seite 140 WARTUNG Alle 1000 Stunden Wechsel des Hydrauliköls und Reinigung des Ansaugsiebs WARNUNG ¡ ¡ ¡ ¡ ¡ Vor Beginn der Wartungsarbeiten den Motor abstellen und den Lader ausreichend abkühlen lassen. • Motor, Hydraulikleitungen und viele weitere Maschinenteile sind direkt nach dem Abstellen des Motors sehr heiß.
Seite 141 Hydrauliksystem entlüftet werden. Anderenfalls drohen Schäden an hydraulischen Bauteilen. ¡ ¡ ¡ ¡ ¡ Hydraulikpumpe < TL220 / TL230 > 11. Den Rücklauffilter (5) herausnehmen. T7G024 Siehe Seite 118 “Austausch des Hydrauliköl-Rücklauffilters”. < TL240 / TL250 > 12. Schlauchschelle lösen und Schlauch (8) abnehmen.
Seite 142 Leerlauf alle Kenntnisse und Erfahrung. Daher sollte sie Hydraulikzylinder 4 bis 5mal ein- und dem Takeuchi-Händler oder Kundendienst ausfahren - allerdings nicht bis an das überlassen werden. Hubende. 3. Den Motor mit hoher Drehzahl drehen lassen und alle Hydraulikzylinder 4 bis...
Seite 143: Alle 1500 Stunden
Takeuchi-Händler oder Kundendienst überlassen werden. überlassen werden. Inspektion des Turboladers (bei Bedarf Reinigung der Luftfilteranlage) < TL220 / TL240 / TL250 > Diese Arbeit erfordert einschlägige Kenntnisse und Erfahrung. Daher sollte sie dem Takeuchi-Händler oder Kundendienst überlassen werden. Inspektion und Reinigung des EGR-Ventils, des Führungsventils...
Seite 144: Nach Erfordernis
WARNUNG ¡ ¡ ¡ ¡ ¡ Die Bedienungsanleitung des Herstellers hinsichtlich der Arbeitsausrüstung lesen, die in diesem Handbuch nicht behandelt wird. KEINERLEI Arbeitsausrüstung verwenden, die nicht durch Takeuchi empfohlen wird. ¡ ¡ ¡ ¡ ¡ Werden Wartungs- oder Reparaturarbeiten T9G010 Laderunterseite durchgeführt, die...
Seite 145 WARTUNG Nach Erfordernis Demontage 1. Die Schaufel (1) oder Arbeitsausrüstung auf 25 bis 50 mm vom Boden entfernt anheben. 2. Den Motor stoppen, die Sicherheitsstange anheben und den Sicherheitsgurt lösen. T9G012 7. Die beiden Verriegelungshebel (2) der Schnellkupplung (3) zur Sicherung der Schaufel oder Arbeitsausrüstung nach unten schieben.
Seite 146 WARTUNG Nach Erfordernis Inspektion und Nachfüllen der Schmieren der Hebel Waschflüssigkeit für Scheibenwischer WARNUNG Für Kraftfahrzeuge bestimmte Den Lader in Abstellposition bringen, den Windschutzscheiben-Waschflüssigkeit Motor abstellen und den Zündschlüssel verwenden und die Herstellerangaben auf abziehen und sicher verwahren. der Flasche befolgen. Andernfalls könnte der Lader plötzlich in Bewegung geraten und zu schweren Verletzungen oder zum Tod führen.
Seite 147 WARTUNG Nach Erfordernis 4. Die Arretierbolzen (A) entfernen. Kippen der Kabine Die Plattform ist für Inspektions- und Wartungszwecke aufklappbarer Ausführung konstruiert. WARNUNG ¡ ¡ ¡ ¡ ¡ Durch Anheben oder Absenken der Kabine bei laufendem Motor kann sich die Maschine in Bewegung setzen und dadurch schwere Verletzungen...
Seite 148 Inspektion der Gummi-Gleisketten Wenn eine Gummi-Gleiskette den nachfolgend beschriebenen Zustand erreicht hat, muß sie ausgetauscht oder instand gesetzt werden. Wenden Sie sich in diesem Fall an einen Takeuchi-Händler oder Kundendienst. E4G064 Gummi-Gleiskette Fehlende Metallstreben (3) müssen Wenn die Gummi-Gleiskette überdehnt ist ausnahmslos ersetzt werden.
Seite 149: Langzeit-Lagerung
4. Zum Schutz vor Rostbildung und Frost das zirkulieren kann. Kühlmittel durch ein Langzeit-Kühlmittel 2. Die Batterie inspizieren und ggf. aufladen. (LLC) ersetzen. Die Batterie von einem Takeuchi-Händler Siehe Seite 136 “Reinigung des oder Kundendienst laden lassen. Motorkühlsystems”. 5. Die Schmiernippel mit einer Fettpresse Anlassen des Laders nach der Lagerung abschmieren.
Seite 151: Fehlersuche
FEHLERSUCHE Symptome, die keine Störung darstellen ... 150 Wenn der Motor überhitzt ......151 Wenn sich die Batterie entlädt ....152 Nach dem Absterben durch Kraftstoffmangel .. 153 Wenn eine Sicherung durchbrennt ..154 Wenn eine Warnleuchte blinkt ....156 Andere Symptome ........
Seite 152: Symptome, Die Keine Störung Darstellen
FEHLERSUCHE Symptome, die keine Störung darstellen Die folgenden Symptome sind nicht auf eine Störung zurückzuführen: ¡ Der Antriebsmotor gibt Geräusche von sich, wenn bei schneller Fahrt plötzlich abgebremst wird. ¡ Das Steuerventil macht sich durch Betriebsgeräusche bemerkbar, wenn bei extremer Belastung Arbeitsausrüstungen das Hubende erreicht ist.
Seite 153: Fehlersuche
Verbrühungen verursachen. 3. Tritt Dampf aus, den Motor sofort abstellen ¡ ¡ ¡ ¡ ¡ Kühlerdeckel oder Ablaßschrauben und zwecks Reparatur Kontakt mit einem dürfen bei heißem Kühlmittel nicht Takeuchi-Händler oder Kundendienst geöffnet werden. Den Motor abstellen aufnehmen. erst nach ausreichender Wenn die Motoröldruck-/Kühlmittelstand-...
Seite 154: Wenn Sich Die Batterie Entlädt
FEHLERSUCHE Wenn sich die Batterie entlädt Die folgenden Symptome deuten auf eine WICHTIG: Die zur Starthilfe benutzte Entladung der Batterie hin: Fremdbatterie muß die gleiche Kapazität ¡ Der Anlasser dreht nur langsam oder aufweisen wie die entladene Batterie. überhaupt nicht und der Motor kann nicht WICHTIG: Die Halteklemmen angelassen werden.
Seite 155: Nach Dem Absterben Durch Kraftstoffmangel
Das Kraftstoffsystem wird automatisch Aufladen entlüftet. Die entladene Batterie von einem 4. Den Motor einschalten und auf Kraftstoff- Takeuchi-Händler oder Kundendienst Undichtigkeiten untersuchen. aufladen lassen. Zusatz: Luft im Kraftstoff-Kreislauf kann den Motor am Starten hindern und Motorprobleme verursachen. Auch entlüften, wenn der...
Seite 156: Wenn Eine Sicherung Durchbrennt
FEHLERSUCHE Wenn eine Sicherung durchbrennt Bei Ausfall der Beleuchtung oder eines Sicherungscharakteristik und Schutzstromkreise Stromkreises ist möglicherweise eine < TL220 / TL230 / TL240 > Sicherung durchgebrannt. Die Sicherungen überprüfen. Kapaz. Schutzstromkreis Kapaz. Schutzstromkreis 15A Frontlicht Inspektion und Austausch der...
Seite 157 FEHLERSUCHE Wenn eine Sicherung durchbrennt Inspektion der Schmelzverbindung Ist der Strom, nachdem der Anlasserschalter in Position ON gebracht wurde, nicht eingeschaltet, ist unter Umständen die kartuschenähnliche Schmelzsicherungs- Verbindungen (1) durchgebrannt. Öffenen Sie die Hecktür und überprüfen Sie. Wenn die Sicherungsverbindung durchgebrannt ist, ist Kontakt mit Ihren Händler aufzunehmen.
Seite 158: Wenn Eine Warnleuchte Blinkt
Leuchte auch bei normalem Füllstand oder hört das mittelstand- Blinken auch nach Auffüllen des Öls oder Kühlmittels Warnleuchte nicht auf, den Takeuchi-Händler oder Kundendienst verständigen. Siehe Seite 112 oder 113 “Kontrolle und Nachfüllen von L3J004 Kühlmittels” oder “Kontrolle und Nachfüllen von Motoröl”.
Seite 159 FEHLERSUCHE Wenn eine Warnleuchte Blinkt Warnleuchte Bezeichnung Vorgehensweise Betrieb beim kalter Temperatur: Das Hydrauliköl wird Leitungsfilter- nicht erhitzt. Warnleuchte Siehe Seite 73 “Warmlauf der Hydraulik”. Der Hydrauliköl-Leitungsfilter ist verstopft. Den Motor abschalten und den Filter austauschen. Eine Weiterbenutzung der Maschine trotz leuchtender T7B008 Lampe Kann eine Beschädigung des Leitungsfilters und der Hydraulik verursachen.
Seite 160: Andere Symptome
FEHLERSUCHE Andere Symptome Bei Symptomen, die nicht in der nachfolgenden Tabelle aufgeführt sind, oder die nach ordnungsgemäß durchgeführten Wartungsarbeiten fortbestehen, einen Takeuchi-Händler oder Kundendienst aufsuchen. Symptom Hauptursache Vorgehensweise ¡ Mangelhafte Schmierung ¡ Schmieren Linker und rechter Bedienungshebel sind des rechten und linken Siehe Seite 144.
Seite 161 FEHLERSUCHE Andere Symptome Symptom Hauptursache Vorgehensweise ¡ Hydraulikölstand zu niedrig ¡Bis zum vorgeschriebenen Hydrauliköltemperatur zu hoch Ölstand auffüllen. Siehe Seite 115. ¡ Fehlender Kraftstoff ¡Auftanken. Anlasser dreht, aber Motor startet nicht Siehe Seite 114. ¡ Luft im Kraftstoffsystem ¡Entlüften. Siehe Seite 153. ¡...
Seite 162: Absenken Der Hubarme
Schraube nicht weiter als angegeben. 5. Die Standfestigkeit des Laders und die Sicherheit überprüfen. < TL220 / TL230 / TL240 > 6. Die Einstellschraube (2) in ihre ursprüngliche Stellung zurückdrehen. 7. Die Einstellschraube (2) mit einem Sechskantschlüssel gegenhalten, damit sie sich nicht mit der Sicherungsmutter (3) drehen kann.
Seite 163: Abschleppen
FEHLERSUCHE Abschleppen WICHTIG: Sicherstellen, dass beim WARNUNG Schleppen alle unten aufgeführten Schritte befolgt werden. Falls auch nur Beim Abschleppen kann die Auswahl ein Schritt nicht beachtet wird, kann es eines falschen Drahtseils, eine nicht zu einer Beschädigung der Haken (1) ordnungsgemäße Inspektion oder das kommen.
Seite 165: Technische Daten
TECHNISCHE DATEN Hauptdaten ..........164 Abmessungen des Laders ...... 168 Arbeitsbereich des Laders ...... 170...
Seite 166 TECHNISCHE DATEN Hauptdaten TL220 ÜBERDACH KABINE GEWICHT Fahrzeuggewicht Gummi-Gleisketten 2720 2780 (ohne Fahrer) LEISTUNG Gehäuft 0,298 Schaufelinhalt (Standardschaufel) Leervolumen 0,223 1,Gang Gummi-Gleisketten Fahrgeschwindigkeit km/h 2,Gang Steigfähigkeit (Grad) Gummi-Gleisketten 32,1 32,8 Bodendruck Schallpegel Geräuschpegel dB(A) Schalldruckpegel L MOTOR Hersteller und Modell...
Seite 167 TECHNISCHE DATEN Hauptdaten TL230 ÜBERDACH KABINE GEWICHT Gummi-Gleisketten 3635 3725 Fahrzeuggewicht (ohne Fahrer) [3695] [3785] LEISTUNG Gehäuft 0,351 Schaufelinhalt (Standardschaufel) Leervolumen 0,260 1,Gang Gummi-Gleisketten Fahrgeschwindigkeit km/h 2,Gang 10,9 Steigfähigkeit (Grad) Gummi-Gleisketten 35,7 36,6 Bodendruck [36,3] [37,2] Schallpegel Geräuschpegel dB(A) Schalldruckpegel L MOTOR Hersteller und Modell Yanmar 4TNV98-ZNTBL...
Seite 168 TECHNISCHE DATEN Hauptdaten TL240 ÜBERDACH KABINE GEWICHT Gummi-Gleisketten 4430 4520 Fahrzeuggewicht (ohne Fahrer) [4480] [4570] LEISTUNG Gehäuft 0,458 Schaufelinhalt (Standardschaufel) Leervolumen 0,335 1,Gang Gummi-Gleisketten Fahrgeschwindigkeit km/h 2,Gang 11,6 Steigfähigkeit (Grad) Gummi-Gleisketten 28,8 29,4 Bodendruck [29,1] [29,7] Schallpegel Geräuschpegel dB(A) Schalldruckpegel L MOTOR Hersteller und Modell Yanmar 4TNV98T-ZNTBL...
Seite 169 TECHNISCHE DATEN Hauptdaten TL250 ÜBERDACH KABINE GEWICHT Gummi-Gleisketten 5120 5225 Fahrzeuggewicht (ohne Fahrer) [5185] [5290] LEISTUNG Gehäuft 0,579 Schaufelinhalt (Standardschaufel) Leervolumen 0,426 1,Gang Gummi-Gleisketten Fahrgeschwindigkeit km/h 2,Gang 12,0 Steigfähigkeit (Grad) Gummi-Gleisketten 31,3 32,0 Bodendruck [31,7] [32,4] Schallpegel Geräuschpegel dB(A) Schalldruckpegel L MOTOR Hersteller und Modell KUBOTA V3800DI-T-E3B-CLTUS2...
Seite 170 TECHNISCHE DATEN Abmessungen des Laders...
Seite 171 TECHNISCHE DATEN Abmessungen des Laders Einheit: mm TL220 TL230 TL240 TL250 Standard-Schaufel Gummi-Gleisketten 3740 3985 3195 3430 2980 3135 2580 2740 1495 1595 1240 1390 2270 2320 1970 2235 1770 1860 1470 1580 ← 1500 1570 1360 1430 ← ←...
Seite 172: Arbeitsbereich Des Laders
TECHNISCHE DATEN Arbeitsbereich des Laders T7K0021...
Seite 173 TECHNISCHE DATEN Arbeitsbereich des Laders Einheit: mm TL220 TL230 TL240 TL250 Standard-Schaufel Gummi-Gleisketten 4080 4245 3725 3905 3120 3205 2905 3030 2405 2430 2275 2370 2295 2435 1995 2080 1500 1560 1320 1375 1670 1755 1470 1590 31° ← 30°...
Seite 175: Optionen
OPTIONEN Allgemeine Vorsichtsmaßnahmen ..174 Sitz (mit Schalter) ........176 Klimaanlage ..........177 Hydraulik-Schnellkupplung ..... 186 Schnellanschluss-Kupplungen ....188...
Seite 176: Allgemeine Vorsichtsmaßnahmen
¡ ¡ ¡ ¡ ¡ Konsultieren Sie einen Takeuchi-Händler bevor Sie optionale Zusatzgeräte installieren. ¡ ¡ ¡ ¡ ¡ Verwenden Sie keine Zusatzgeräte, die weder von Takeuchi noch von einem Takeuchi- Händler empfohlen wurden. Die Anwendung solcher Geräte beeinträchtigen die Sicherheit, haben nachteiligen Einfluß...
Seite 177: Optionen
OPTIONEN Allgemeine Vorsichtsmaßnahmen Achtung bei der Verwendung optionaler Zusatzgeräte WARNUNG Lange Aufsätze verringern die Maschinen-Stabilität. Beim Herunterfahren von steilen Hängen oder beim Drehen auf Hängen kann die Maschine das Gleichgewicht verlieren und umkippen. Folgende Arbeitsweisen sind besonders gefährlich und sollten nicht durchgeführt werden.
Seite 178: Sitz (Mit Schalter)
OPTIONEN Sitz (mit Schalter) Sitz WARNUNG Erheben Sie sich niemals vorn Sitz während Sie den Lader fahren. Dies ist gefährlich, da die Hebelverriegelung und Parkbremse aktiviert werden und der Lader abrupt gestoppt wind. Dieser Sitz ist mit Schalter für den Betrieb der Hebelverriegelung ausgestattet.
Seite 179: Klimaanlage
OPTIONEN Klimaanlage ¡ Aus den Gebläseöffnungen kann Nebel VORSICHTSMASSNAHMEN ZUR austreten. Hierbei handelt es sich nicht um BENUTZUNG eine Fehlfunktion. Wenn feuchte Luft den Verdampfungsapparat der Klimaanlage Zeitweilige Ventilation durchläuft, gefrieren ¡ Wenn Sie die Klimaanlage über einen Wasserpartikelchen in der Luft und treten längeren Zeitraum hinweg benutzen, in Form von Nebel aus.
Seite 180: Namen Der Teile
OPTIONEN Klimaanlage NAMEN DER TEILE U1L007 Steuerungspanel 1. Entfroster 2. Kühler 3. Empfängertrockner 4. Luftauslaßöffnungen im Fußbereich 5. Luftauslaßöffnungen im hinteren Kabinenbereich 6. Steuerungspanel 7. Kompressor 8. Klimaanlage T9L0021 9. Innerer Filter 11. Netzschalter für die Klimaanlage 10. Äußerer Filter 12.
Seite 181 OPTIONEN Klimaanlage Netzschalter für die Klimaanlage Temperatur-Einstellregler WICHTIG: Um eine extreme Belastung des Kompressors zu vermeiden, sollten Sie die Klimaanlage erst einschalten, wenn der Motor gestartet worden ist und rund läuft. COOL WARM T9L003 Verwenden Sie diesen Einstellregler, um die Lufttemperatur einzustellen.
Seite 182: Bedienung
OPTIONEN Klimaanlage Luftauslaßöffnungen Kühlen VORSICHT ¡ ¡ ¡ ¡ ¡ Ein extremes Kühlen kann zu Gesundheitsschäden führen. Die Lufttemperatur im inneren der Kabine ° sollte ungefähr 5 bis 6 C kälter sein als die Außenluft. ¡ ¡ ¡ ¡ ¡ Falls das Ladegerät in der Sonne T9L006 geparkt worden ist, öffnen Sie bitte die Bewegen Sie die Lamellen nach oben oder...
Seite 183 OPTIONEN Klimaanlage Beseitigen von Scheibenniederschlag VORSICHT Wenn die Klimaanlage bei Benutzung des Entfrosters auf die höchste Stufe eingestellt ist, erhöht sich Unterschied zwischen der Innen- und Außentemperatur, wodurch die Scheiben von außen beschlagen können. Schalten Sie in einem solchen Fall entweder die Klimaanlage aus oder drehen Sie den Temperaturregler nach rechts (WARM).
Seite 184: Inspektion Und Wartung
OPTIONEN Klimaanlage sein. Stellen Sie die Riemenspannung auf den INSPEKTION UND WARTUNG Standardwert ein (ca. 8 mm). Inspektion und Wartungintervall ......alle 250 Stunden Reinigung der Kühlers VORSICHT Reinigen Sie den Kühler nicht mit T9L011 Hochdruckwasser, da er dadurch beschädigt werden könnte. Reinigen Sie ihn auf sanfte Art und Weise.
Seite 185 OPTIONEN Klimaanlage 3. Nach Beendigung der Einstellung die 1. Den Filter (3) nach oben hin anheben und Mutter (4) festziehen. ihn herausnehmen. 2. Je nach Verschmutzung Druckluft oder Austauschen Wasser verwenden, um die Filter zu reinigen. Riemen nachfolgend aufgeführten Fällen austauschen : Reinigung •...
Seite 186 3 bis 5 Minuten lang laufen, damit in den VORSICHT VORSICHT verschiedenen Teilen des Kompressors Öl verbleibt. Die Hochdruckleitung wird heiß (80 bis ° C). Achten Sie deshalb darauf, daß sich beim Überprüfen Kühlmittelstandes nicht verbrennen. < TL220 / TL230 / TL240 >...
Seite 187 OPTIONEN Klimaanlage Kühlmittel-Zustand Temperatur der Hoch-/ Schauglas (Kühlmittel) Leitungsanschluß Niedrigdruckleitungen Normal Fast durchsichtig, mit Hochdruckleitung (1) heiß Keine (80 bis 120°C), Unregelmäßigkeiten. einigen Luftblasen, aber völlig durchsichtig, wenn Niedrigdruckleitung (2) kalt (8 bis 15°C). die Motorgeschwindigkeit erhöht oder verringert wird. Klären Sie den Temperaturunterschied zwischen den Leitungen.
Seite 188: Hydraulik-Schnellkupplung
Bedienungsanleitung Herstellers hinsichtlich Arbeitsausrüstung lesen, die in diesem Handbuch nicht behandelt wird. KEINERLEI Arbeitsausrüstung verwenden, die nicht durch Takeuchi empfohlen wird. ¡ ¡ ¡ ¡ ¡ Werden Wartungs- oder Reparaturarbeiten 2. Während des Sitzens auf dem Fahrersitz Laderunterseite durchgeführt, die bei abgesenkter Sicherheitsstange den gesamte Arbeitsausrüstung zuvor auf...
Seite 189 OPTIONEN Hydraulik-Schnellkupplung wird. Die Schnellkupplung (3) wird nun in die Zusatz: Dieser Schalter funktioniert als richtige Stellung geschoben. Sicherheitsschalter, um eine versehentliche Aktivierung der befestigten Arbeitsausrüstung oder der hydraulischen Schnellkupplung zu verhindern. Wenn die Befestigungsschläuche mit der Schnellkupplung verbunden sind, wird die Platte verschoben, um den Schalter zu aktivieren;...
Seite 190: Schnellanschluss-Kupplungen
OPTIONEN Schnellanschluss-Kupplungen nach hinten schieben, bis sich die beiden WARNUNG WARNUNG Kupplungen voneinander lösen. ¡ ¡ ¡ ¡ ¡ Wenn vor dem Ablassen des Drucks Freigabe des Restdrucks aus dem Hydrauliksystem Kappen Anschluss: Die Schnellanschluss-Kupplungen oder Filter entfernt oder Leitungen fest zusammen drücken und für fünf Sekunden abgetrennt werden, kann Öl austreten.
Seite 191: Index
INDEX...
Seite 192 INDEX A ~ E Aufgaben des rechten Bedienungshebels ....77 Auspuffgase können zum Tod führen ......10 Abfallentsorgung ............31 Austausch der Schaufel oder der Arbeitsausrüstung ..142 Abklemmen der Batterie ..........30 Austausch der Schaufel oder der Arbeitsausrüstung ..186 Ablassen von Wasser aus dem Kraftstofftank ..
Seite 193 Inspektionsrundgang um den Lader ......111 Gefahren durch die Batterie vermeiden ..... 30 Instrumententafel ............50 Gutes Sichtfeld sicherstellen ........16 Kabinentür < TL220 > ..........38 Handhabung der Schläuche ........28 Kabinentür < TL230 / TL240 / TL250 > ...... 39 Hauptdaten .............. 164 Keine Mitfahrer auf dem Lader dulden .......
Seite 194 ..........11 Luftauslaßöffnungen ..........180 Prüfung des Turboladers (bei Bedarf Reinigung der Luftfilteranlage) < TL220 / TL240 / TL250 > ..141 Prüfung und Reinigung der Moter-Einspritzstrahle .. 141 Prüfung und Reinigung des EGR-Ventils, des Maschinenbetrieb ............72 Führungsventils und des Kühlgeräts <...
Seite 195 Ölkühlerlamellen ..........133 Sitz (mit Schalter) ............. 176 Reinigung des Motorkühlsystems ......136 Sitz < TL220 > ............46 Reinigung des Wasserabscheiders ......130 Sitz < TL230 / TL240 / TL250 > ......... 48 Risse oder andere Defekte an Schweißnähten vom Sitz und Sicherheitsgurt ..........
Seite 196 INDEX V ~ W Vorsichtsmaßnahmen beim anbringen von zusatzgerät ............174 Ventilatorschalter ............. 179 Vorsichtsmaßnahmen beim Anhalten ......23 Verbotene Arbeitsweisen ........... 80 Vorsichtsmaßnahmen beim Befahren von Hängen ... 18 Verbotene Arbeitsweisen ........... 90 Vorsichtsmaßnahmen beim Fahren und Drehen ..17 Vermeiden Sie Überladen und nicht am Zentrum des Vorsichtsmaßnahmen beim Starten ......
Seite 197 INDEX Zeitweilige Ventilation ..........177 Zubehör ..............59 Zusatzhydraulikschalter ..........53 Zusätzliche Hydraulikleitungen ........60 Zündschlüssel ............38...
Seite 198 Erstveröffentlichung im Oktober 2007 No. 30103 BETRIEBSANWEISUNG TL220 TL230 Raupenlader TL240 TL250 Zusammengestellt und herausgegeben von TAKEUCHI MFG. CO., LTD. In Japan von STATION M Co., Ltd. gedruckt.

Diese Anleitung auch für:

222000001 223000001 Tl230 Tl240 224000001 Tl250 ... Alle anzeigen

Takeuchi TL220 Bedienungsanleitung

Inhaltsverzeichnis

Steuerung

Betrieb

Transport

Wartung

Fehlersuche

Optionen

Quicklinks

Kapitel

Fehlerbehebung

Verwandte Anleitungen für Takeuchi TL220

Inhaltszusammenfassung für Takeuchi TL220

Diese Anleitung auch für:

Inhaltsverzeichnis
