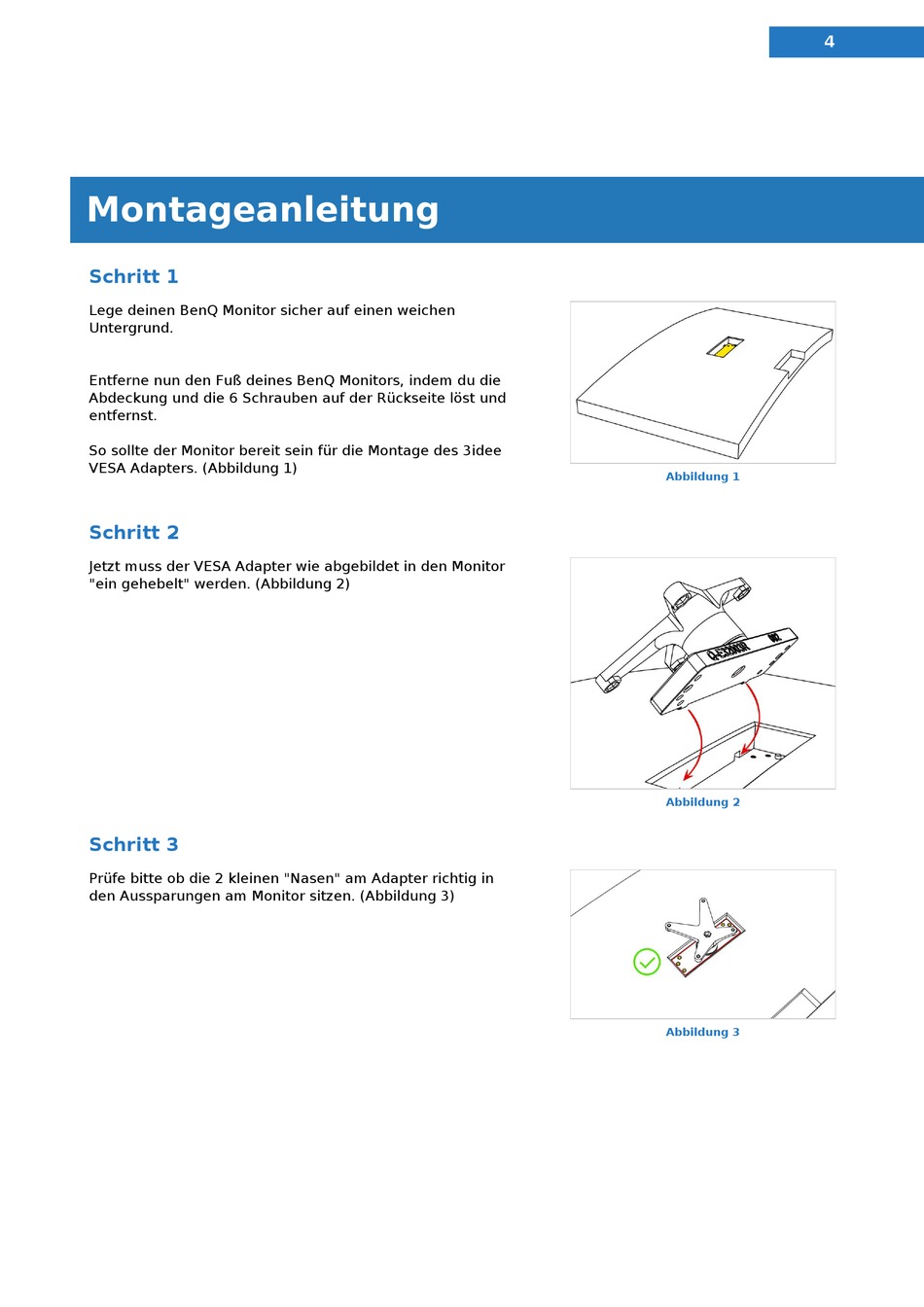

Montageanleitung
Schritt 1
Lege deinen BenQ Monitor sicher auf einen weichen
Untergrund.
Entferne nun den Fuß deines BenQ Monitors, indem du die
Abdeckung und die 6 Schrauben auf der Rückseite löst und
entfernst.
So sollte der Monitor bereit sein für die Montage des 3idee
VESA Adapters. (Abbildung 1)
Schritt 2
Jetzt muss der VESA Adapter wie abgebildet in den Monitor
"ein gehebelt" werden. (Abbildung 2)
Schritt 3
Prüfe bitte ob die 2 kleinen "Nasen" am Adapter richtig in
den Aussparungen am Monitor sitzen. (Abbildung 3)
Montageanleitung
4
Abbildung 1
Abbildung 2
Abbildung 3
