Jalousie Basic Line Montage- Und Betriebsanleitung Seite 3

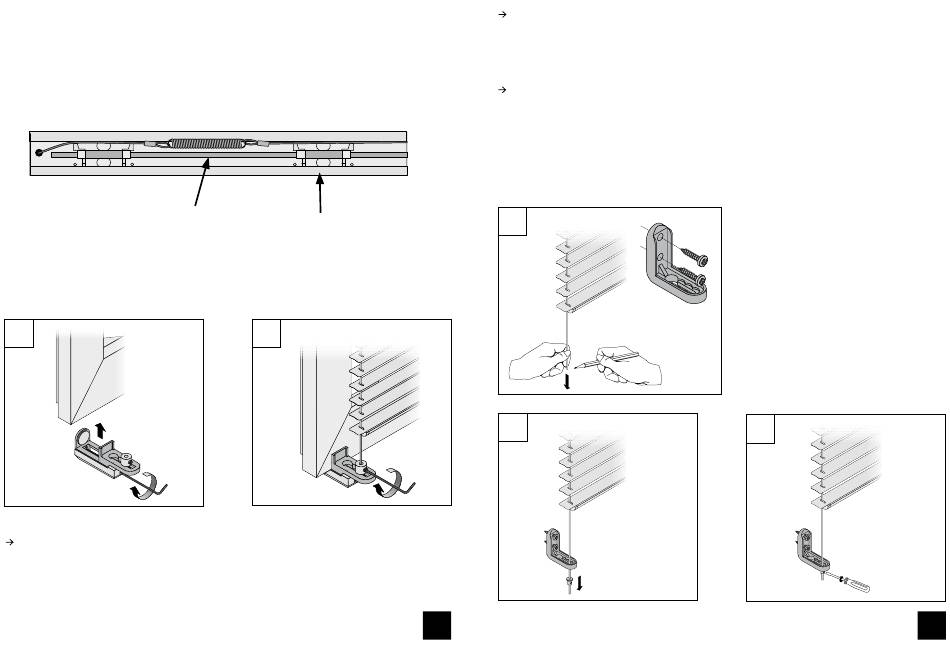

MONTAGE PENDELSICHERUNG
FIXATION OF CORD GUIDING – FIXATION DU CÂBLE DE GUIDAGE
Bitte kontrollieren: Die Feder muss zwischen zwei Achslagern liegen!
Please check: The spring has to be placed between two axle bearings.
Vérifier s.v.p: Le ressort faut être placé entre deux coussinets.
Feder
spring – ressort
MONTAGE PENDELSICHERUNG (Klemmträger)
FIXATION OF CORD GUIDING (block holder) – FIXATION DU CÂBLE DE GUIDAGE (support pour fenêtre PVC)
1
Klemmträger sind nicht Bestandteil des Standardlieferumfangs, können
aber (auch nachträglich) im Fachhandel erworben werden.
Block holders are not included in the standard delivery but can be acquired (also later) in the specialist trade.
Supports pour fenêtre PVC ne sont pas inclus à la livraison standard, mais peuvent être acquis (aussi ultérieurement)
au commerce spécialisé.
Achslager
axle bearing – coussinet
2
4
Der nachträgliche Einbau einer Pendelsicherung in eine vorhandene Jalou-
sie ist nicht möglich.
A later fitting of a cord guiding in an existing Venetian blind is not possible.
Ce n'est pas possible d'installer les câbles de guidage ultérieurement dans un store vénitien existant.
Führen Sie den Spanndraht immer mittig durch die Stanzungen.
Insert the tension wire always centrally into the press cuts.
Introduire le câble de tension toujours au centre des trous poinçonnés.
PENDELSICHERUNG MIT WINKEL
CORD GUIDING WITH ANGLES – CÂBLES DE GUIDAGE AVEC ÉQUERRES
1
2
3
5
