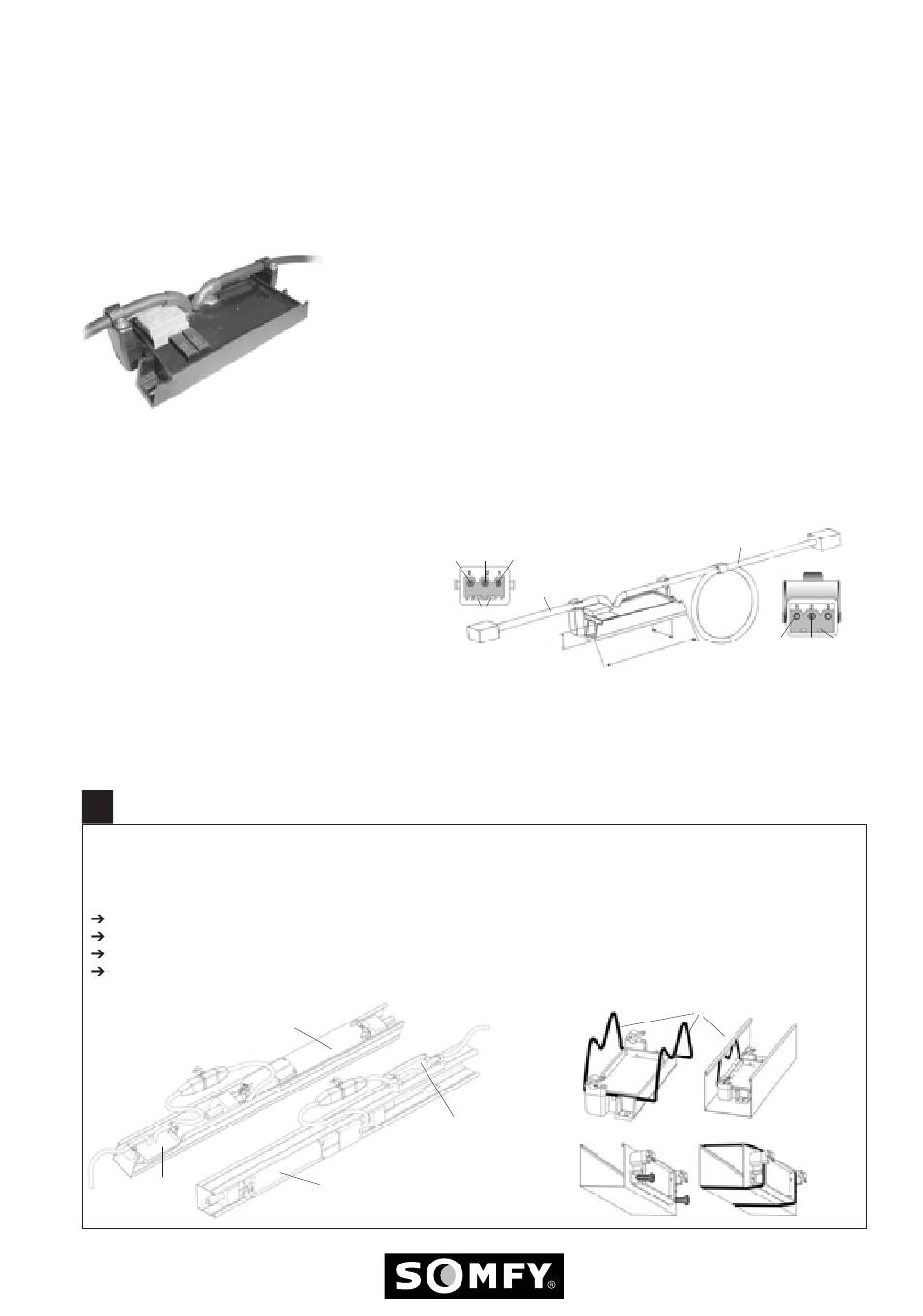

SOMFY Orienta Receiver RTS Montage, Bedienung Seite 3

PROGRAMMIERUNG
EINSTELLUNG
Technische Daten:
– Betriebsspannung: 220-240 V ~ 50/60 Hz
– Betriebstemperatur: -30°C bis +70°C
– Schutzklasse: IP44
– Kommunikationsfrequenz: 433,42 MHz
– Garantie: 2 Jahre
1
Montage:
Vor Anschluss des Gerätes die Montageanleitung bitte sorgfältig lesen.
A MONTAGE
Der Orienta Receiver RTS kann innerhalb, oder außerhalb der Oberschiene mit einem Federclip oder mit
Schrauben befestigt werden.
Montageempfehlungen für einen guten Funkempfang:
Die Einbauhöhe zwischen dem Orienta Receiver RTS und dem Boden sollte min. 1,5 m betragen.
Der Mindestabstand zwischen dem Orienta Receiver RTS und dem Sender sollte min. 30 cm betragen.
Der Mindestabstand zwischen zwei Orienta Receiver RTS muss min. 20 cm betragen.
Starke lokale Sendeanlagen (z.B. Funk-Kopfhörer), deren Sendefrequenz mit der Steuerung identisch sind,
können die Funktion beeinflussen.
Orienta Receiver RTS
Somfy AG
8303 Bassersdorf
Tel. 001 838 40 30
Tél. 026 400 04 10
www.somfy.ch
Orienta Receiver RTS M/MU
Der Orienta Receiver RTS ist ein Empfänger speziell für die
Motorenbaureihen Orienta M / MU (Lamellenstorenantriebe ohne
Arbeitsstellung).
Auf einen Orienta Receiver RTS können max. 12 Sender eingelernt
werden. Es kann eine Zwischenposition und eine Lamellenwendung
einprogrammiert werden. Der Orienta Receiver RTS ist mit dem
Eolis Sensor RTS und Soliris Sensor RTS kompatibel.
Orienta Motor
Orienta Motor
Fax. 001 836 41 95
Fax. 026 400 04 15
support@somfy.ch
AB AUF N
250 mm
Erde
20 mm
Motoranschluss
Orienta Receiver RTS
Montage mit Schrauben
Bedienung
1000 mm
50 mm
120 mm
Montage mit Federclip
Montage mit Kabelbinder
Netzanschluss
N L1 PE
