Das Crimpwerkzeug ist eine Elektro-
hydraulische Akkucrimpzange mit
auswechselbaren Einsätzen zum
Vercrimpen von:
Cu-Crimphülsen an Steckverbindern
■
Cu-Rohrkabelschuhen und Verbin-
■
dern
Cu-Kabelschuhen und Verbindern
■
Passende Crimpeinsätze für Leiter-
querschnitt auswählen gemäss Tab� 1,
Seite 1/8�

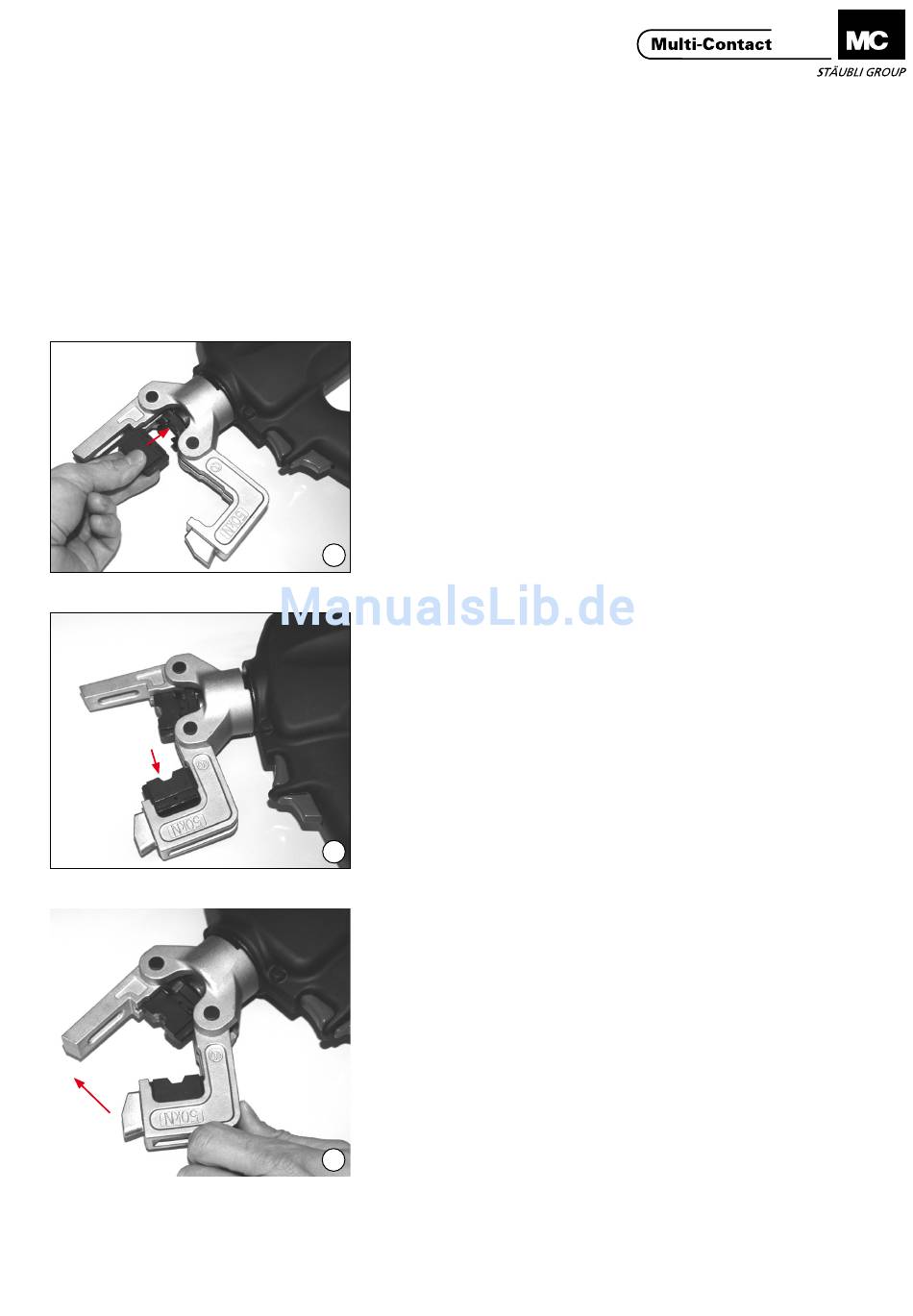

(ill. 1)
Crimpkopf öffnen�
Crimpeinsatz mit dem Kopf voraus in
die vorgesehene Öffnung schieben�
Ein hörbares Klickgeräusch bestätigt
das korrekte Einrasten�
1
(ill. 2)
Zweiter Crimpeinsatz in gleicher Wei-
se montieren�
2
(ill. 3)
Crimpkopf schliessen�
3
www.multi-contact.com
The crimping tool is an electro-hydrau-
lic crimping tool with interchangeable
crimp inserts for crimping:
Crimp sleeves of connectors
■
Tubular copper cable lugs and con-
■
nectors
Copper cable lugs and connectors
■
Select the appropriate insert for the
conductor cross section according to
Tab� 1, page 1/8�
(ill. 1)
Open the jaws�
Place the crimping insert into the
opening provided with the locating
knob at the front� An audible click
confirms that it has engaged correctly.
(ill. 2)
Mount second insert in the same way�
(ill. 3)
Close the jaws
