Inhaltszusammenfassung für IMASS IWH-1.5E

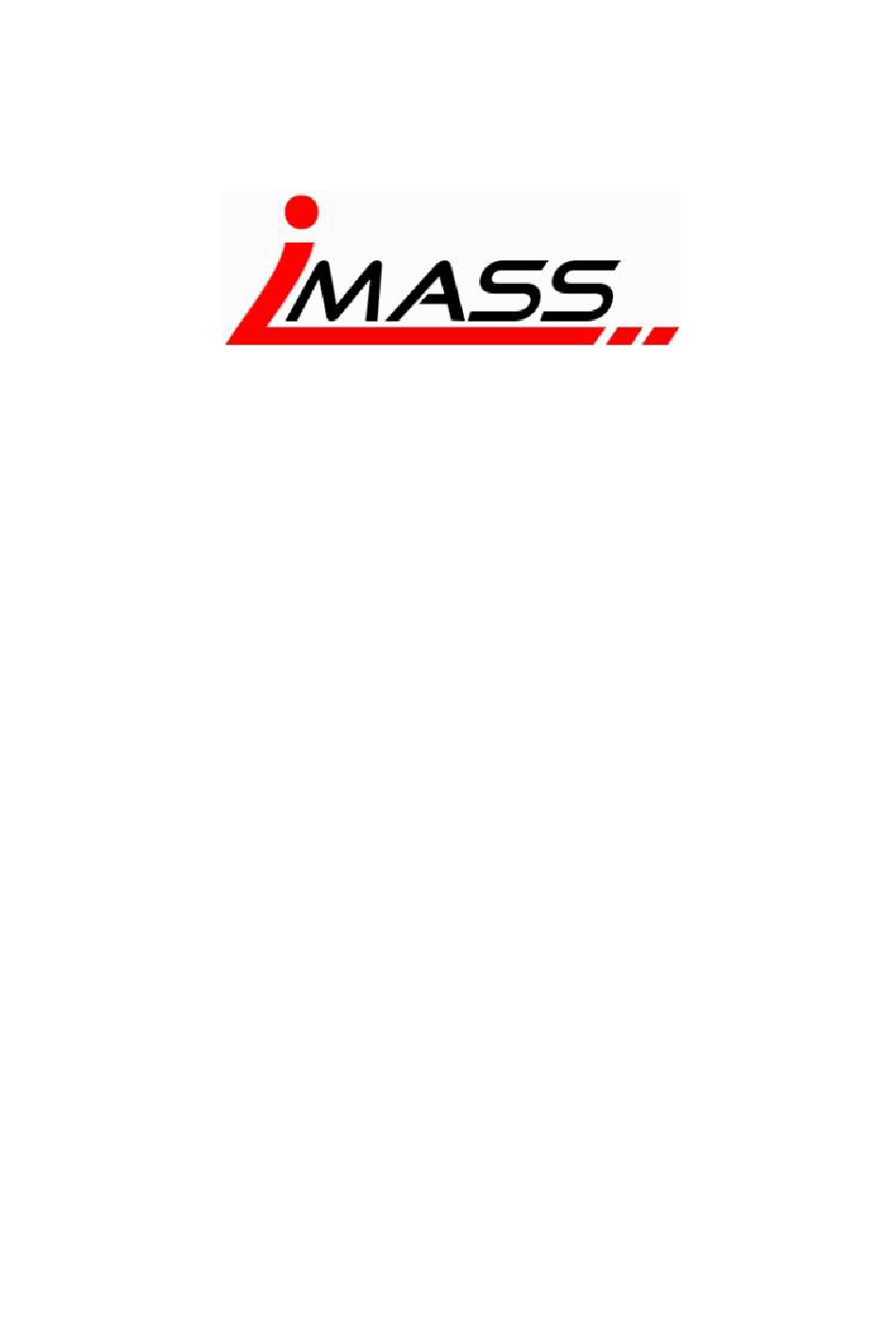

- Seite 1 IWH-1.5E Gas - Durchlauferhitzer Einbau - und Gebrauchsanweisung...
- Seite 2 BS EN 1949:2011 + A1:2013 “Festlegungen für die Installation von Flüssiggasanlagen in bewohnbaren Freizeitfahrzeugen und zu Wohnzwecken in anderen Fahrzeugen” entwickelt. Der IWH-1.5E ist weder für eine Verwendung als Raumheizung, noch für die Verwendung im marinen Bereich (Bootssektor) geeignet. ACHTUNG: Wenn die Anweisungen aus dieser Anleitung nicht exakt befolgt werden, kann es zu Brandschäden oder einer Explosion kommen, die Sachschäden und körperliche...
- Seite 3 Zulassungslandes für das Fahrzeug sein. Einbauanweisung für den Gas-Durchlauferhitzer IWH-1.5E Der IWH-1.5E ist für den Einbau von außen in die Fahrzeugwand konzipiert. Der Betrieb ist nur mit der mitgelieferten Servicetür zulässig. Mit jeglicher Änderung am Gerät erlischt sowohl die Betriebserlaubnis, sowie sämtliche Garantieleistungen. Ebenso werden dadurch Fehlfunktionen und mögliche Verletzungen hervorgerufen.
- Seite 4 Suchen Sie eine Stelle mit einer Mindesthöhe innen von 32 cm. Beim Bettkasten muß z.B. eventuell der seitliche Rahmen etwas ausgespart und gegebenenfalls verstärkt werden. Da die Fahrzeuge sehr unterschiedlich sind, sollten Sie sorgfältig die optimale Position aussuchen. Abstände entsprechend der Einbaunorm ...
- Seite 5 Die Installation des Durchlauferhitzers in die Seitenwand des Fahrzeugs Austausch oder Ersatz bestehender Geräte Der IWH-1.5E kann neben normalen Wasserheizgeräten auch Boilergeräte mit Servicetür- Design ersetzen. Eventuell ist je nach Größe ein Adapterrahmen erforderlich. Die Montage in die Fahrzeugwand Für die Montage müssen Sie in die Seitenwand des Fahrzeugs eine quadratische Öffnung...
- Seite 6 Anschluß der Gasversorgung Der IWH-1.5E ist für den Anschluß einer Kupfer-Gasleitung mit einem Durchmesser von 8 mm ausgelegt. Bitte verwenden Sie nur die beiliegende Überwurfmutter mit Messing-Schneidring. Der direkte Anschluß darf nur mit einer 8mm Kupferleitung erfolgen. Zum Anschluß an eine Stahlleitung verwenden Sie bitte einen Adapter oder passendes Übergangsstück.
- Seite 7 Der Anschluß der Wasserleitungen Der Anschluß der Kalt- und Warmwasserleitung erfolgt über ein Standard ½“-Zoll Anschlußgewinde. Je nach Anschlußverschraubung empfehlen wir entweder Teflon-Dichtungsband oder temperaturfeste Gummidichtungen. Falls auf der Kaltwasserseite ein Druckregler verwendet wird, sollte der Ausgangsdruck zwischen 0,5 und 4,5 Bar liegen. Die Durchflußmenge des Reglers sollte bei mindestens bei 3,3 l/min liegen.
- Seite 8 Anschluß der 12 V Versorgung und des Bedienteils Der IWH-1.5E ist für eine Spannungsversorgung von 12 DCV (10,5 ….15 V, minus an Masse) ausgelegt. Die 12V Versorgung sollte über einen separaten Trennschalter (+ 2A Absicherung) mit dem 12V Netz des Fahrzeugs verbunden werden. So kann der Durchlauferhitzer separat vom 12 V Netz getrennt und im Falle einer Fehlermeldung ein Reset ausgelöst werden.
- Seite 9 Betrieb, bis ein Wasserdurchfluß von mehr als 2,5 l/min registriert wird. 5. Öffnen Sie den Warmwasserhahn (Wasser beginnt zu fliessen und/oder die Pumpe startet). Der Brenner des IWH-1.5E startet binnen 2 sec und heisses Wasser beginnt in die Warmwasserleitung zu fließen. Das heisse Wasser wird fließen solange der Wasserhahn geöffnet ist.
- Seite 10 Fehlerbehandlung Der Mikroprozessor des IWH-1.5E ist mit einer Diagnose-Software ausgestattet. Mögliche Fehler im Gerät werden direkt am LED Display angezeigt und erleichtern die Behebung der Fehlerquellen enorm. Fehlercodes – angezeigt im Display Keine Flammenerkennung während des Betriebs und Wiederzündungsfehler innerhalb von 10 sec Keine Flammenerkennung innerhalb von 10 sec beim Start Die Flammüberwachung sendet ein Signal vor dem Brennerstart...
- Seite 11 Allgemeine Instandhaltungsmaßnahmen Alle Wasserhahnsiebe und Duschköpfe sollten regelmäßig gereinigt und entkalkt werden. Wir empfehlen den IWH-1.5E einmal jährlich von einem Fachmann überprüfen zu lassen. Folgende Punkte sollten Sie besonders beachten: 1. Vergewissern Sie sich, dass Lufteinlasskiemen, sowie das Abgasrohr frei von Verunreinigungen ist (Blätter, Insekten, Spinnweben, etc.)
- Seite 12 Beachte: Unter keinen Umständen sollten Sie sich auf eine Reise begeben, auf der mit Frost zu rechnen ist, ohne das komplette Wassersystem zu entleeren. 1. Schalten Sie die wasserpumpe und die 12V Versorgung des IWH-1.5E ab. Öffnen (Drehen des Griffs um 90°) Sie das Entleerungsventil im Gehäuse (rechts, unten, hinten) und legen das kurze Schlauchstück des Ventils nach außen.
- Seite 13 Packungsinhalt: IWH-1.5E Hutmutter und Schneidring für 8 mm Kupfer-Gasleitung Bedienteil 2 Schlüssel für Servicetür Einbau- und Gebrauchsanweisung Kontaktadresse Für Kundendienst und Ersatzteile wenden Sie sich bitte an: IMASS GmbH Flaringer Berg 9 84416 Taufkirchen Tel.:...
