W&T Web-IO 2xDigital Handbuch Seite 103

W&T

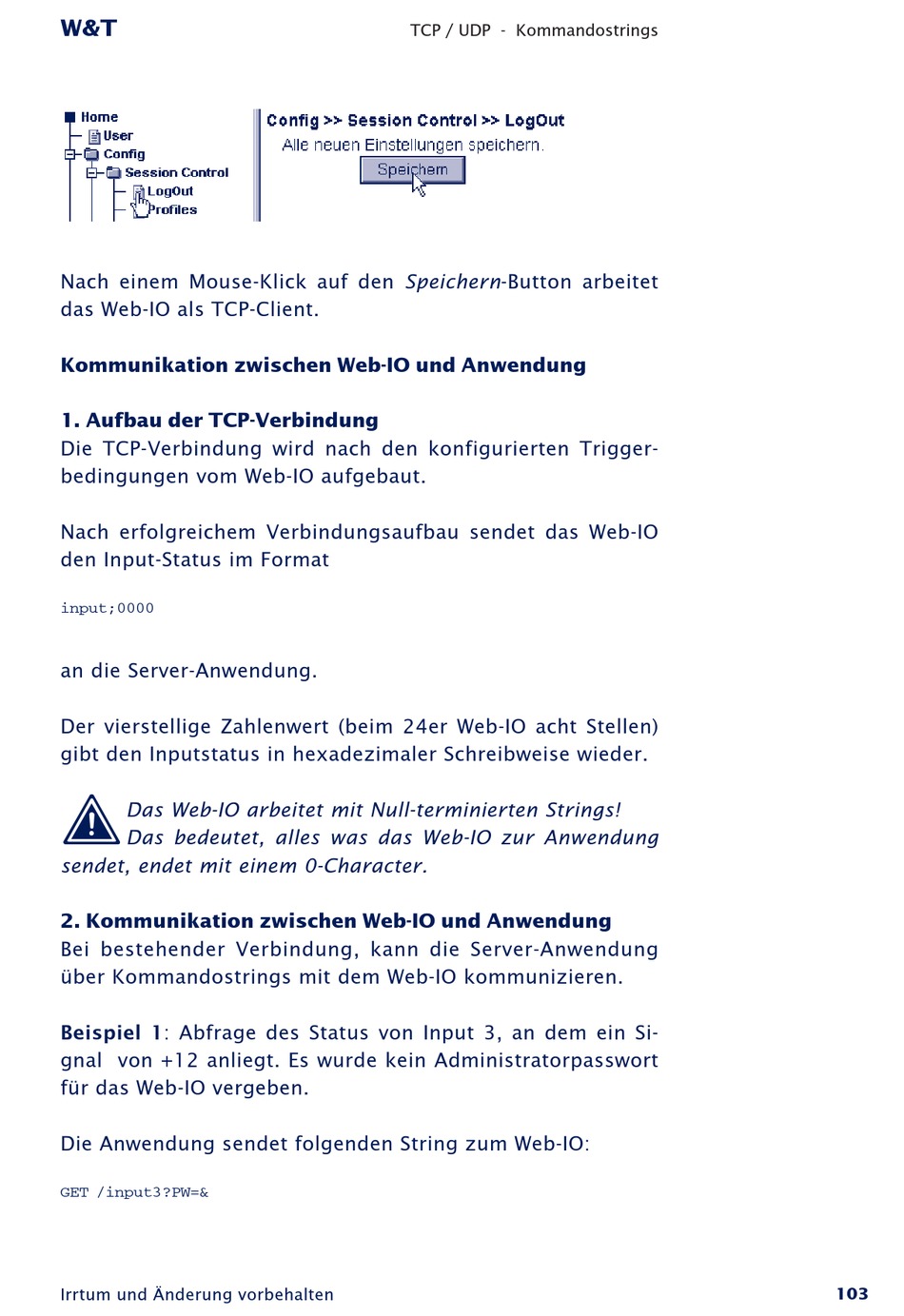

Nach einem Mouse-Klick auf den Speichern-Button arbeitet
das Web-IO als TCP-Client.
Kommunikation zwischen Web-IO und Anwendung
1. Aufbau der TCP-Verbindung
Die TCP-Verbindung wird nach den konfigurierten Trigger-
bedingungen vom Web-IO aufgebaut.
Nach erfolgreichem Verbindungsaufbau sendet das Web-IO
den Input-Status im Format
input;0000
an die Server-Anwendung.
Der vierstellige Zahlenwert (beim 24er Web-IO acht Stellen)
gibt den Inputstatus in hexadezimaler Schreibweise wieder.
1
Das Web-IO arbeitet mit Null-terminierten Strings!
Das bedeutet, alles was das Web-IO zur Anwendung
sendet, endet mit einem 0-Character.
2. Kommunikation zwischen Web-IO und Anwendung
Bei bestehender Verbindung, kann die Server-Anwendung
über Kommandostrings mit dem Web-IO kommunizieren.
Beispiel 1: Abfrage des Status von Input 3, an dem ein Si-
gnal von +12 anliegt. Es wurde kein Administratorpasswort
für das Web-IO vergeben.
Die Anwendung sendet folgenden String zum Web-IO:
GET /input3?PW=&
Irrtum und Änderung vorbehalten
TCP / UDP - Kommandostrings
103
