W&T
Port-Konfiguration
6.3

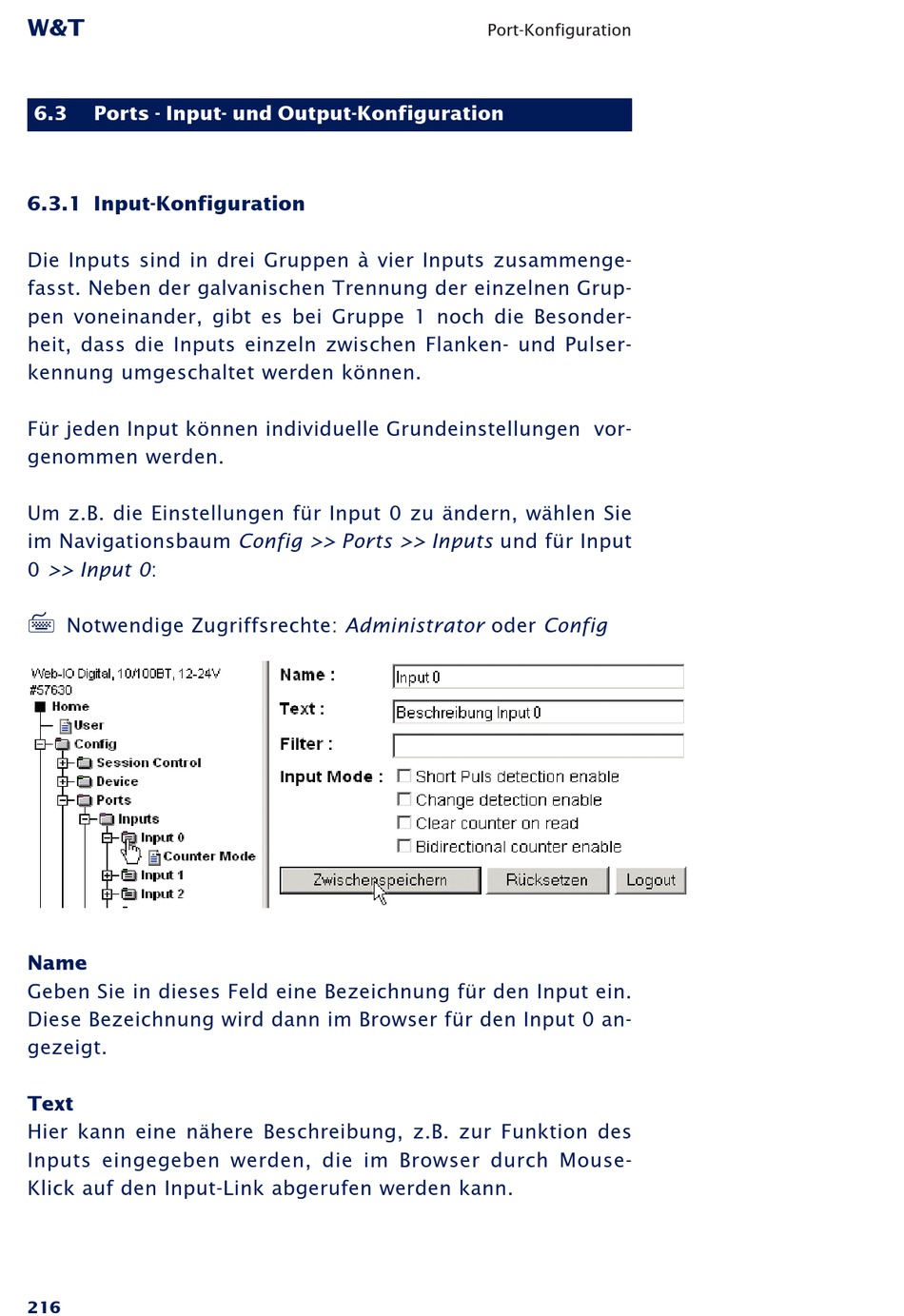

Ports - Input- und Output-Konfiguration
6.3.1 Input-Konfiguration
Die Inputs sind in drei Gruppen à vier Inputs zusammenge-
fasst. Neben der galvanischen Trennung der einzelnen Grup-
pen voneinander, gibt es bei Gruppe 1 noch die Besonder-
heit, dass die Inputs einzeln zwischen Flanken- und Pulser-
kennung umgeschaltet werden können.
Für jeden Input können individuelle Grundeinstellungen vor-
genommen werden.
Um z.B. die Einstellungen für Input 0 zu ändern, wählen Sie
im Navigationsbaum Config >> Ports >> Inputs und für Input
0 >> Input 0:
m
Notwendige Zugriffsrechte: Administrator oder Config
Name
Geben Sie in dieses Feld eine Bezeichnung für den Input ein.
Diese Bezeichnung wird dann im Browser für den Input 0 an-
gezeigt.
Text
Hier kann eine nähere Beschreibung, z.B. zur Funktion des
Inputs eingegeben werden, die im Browser durch Mouse-
Klick auf den Input-Link abgerufen werden kann.
216
