JEHNERT SOUND DESIGN 65950-Basic Einbauanleitung Seite 4

Einbauanleitung Artikel-Nr.: 65950-Basic
2 Tieftöner-Montage: Originaleinbauort Fahrzeugtüre
Der werkseitige Tieftöner in der Fahrzeugtüre wird jeweils durch einen JEHNERT-165mm Power Woofer ersetzt:
2.1 Original-Lautsprecheranschluss abstecken und werkseitigen Lautsprecher (ohne Adapterrahmen) demontieren.
Hinweis: Der Original-Lautsprecher-Anschluss wird für die Adaption Frequenzweiche »Eingang« verwendet.
2.2 Für den Lautsprecheranschluss in die Kunstoffabdeckung hinter der Frequenzweiche ein Loch bohren (ca. 7mm).

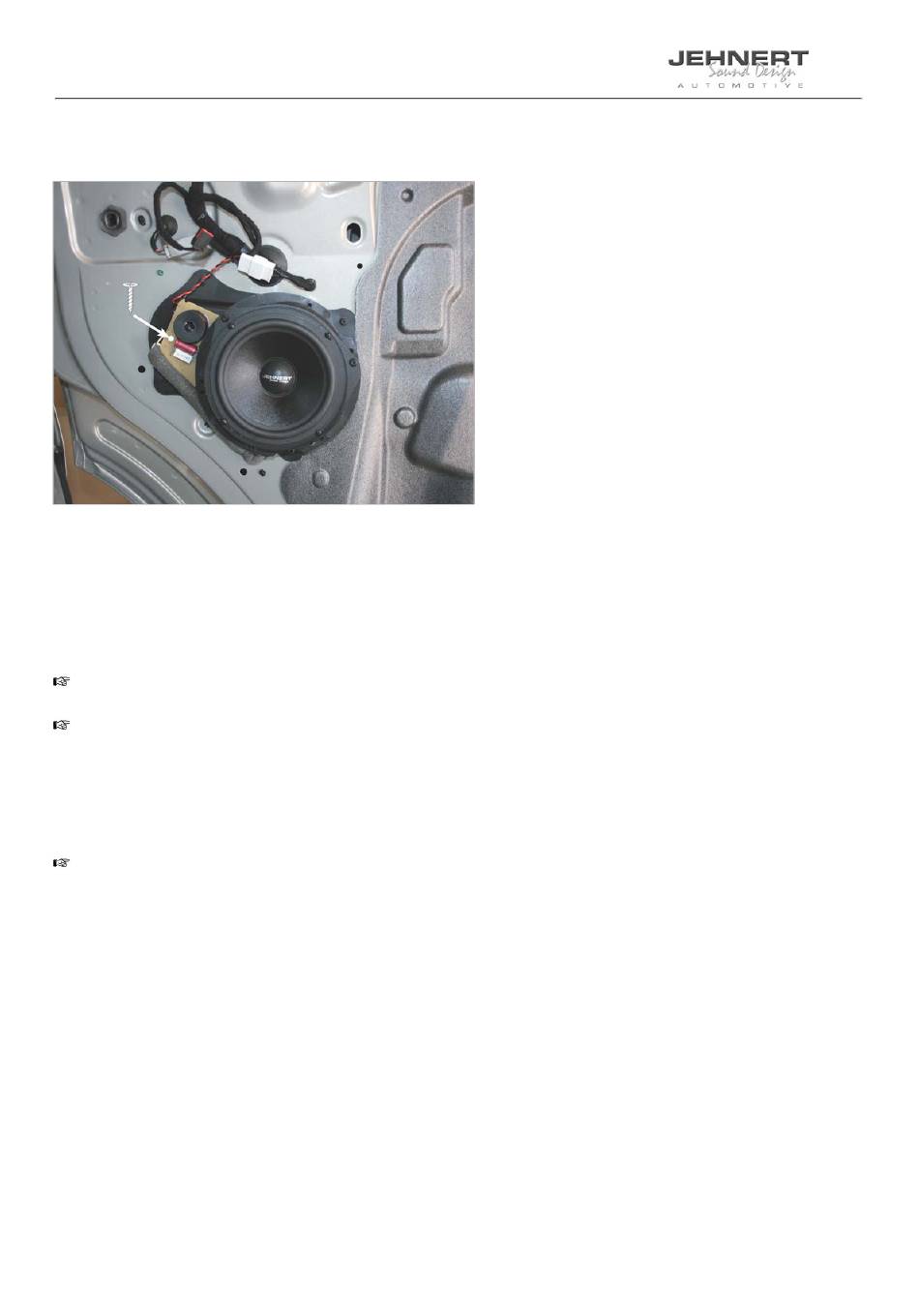

2.3 JEHNERT-Frequenzweiche gemäß Abb. (ohne Gehäuse) montieren: Lautsprecherkabel durch die Öffnung im Kunstoff zum
Lautsprecher führen und Frequenzweiche mit der mitgelieferten Schraube 3,9x13 durch das vorgebohrte Loch am Kunststoffteil
fixieren.
2.4 JEHNERT-Tieftöner anschließen, einsetzen und mit den 3 werkseitigen Schrauben montieren.
Zur Vermeidung von Vibrationsgeräuschen alle Kabelstränge mit
Isolierband o.ä. sichern.
Hinweis: Nachdem der Tieftöner an die Frequenzweiche angeschlossen ist,
sollte die Polarität des Tieftöners an einer 9 Volt-Batterie überprüft werden
(an Weicheneingangskabel auf Endstufenseite):
Pol des FW-Eingang + an + von 9 V Batterie
Pol des FW-Eingang - an - von 9 V Batterie
Der Tieftöner muß bei dieser Überprüfung gleichmäßig ausschwingen!
Ein verpolter Tieftöner kann die gesamte Basswiedergabe aufheben!
2.5 Frequenzweichen-Eingang mit werkseitigem Lautsprecherkabel anschließen.
4 von 5
