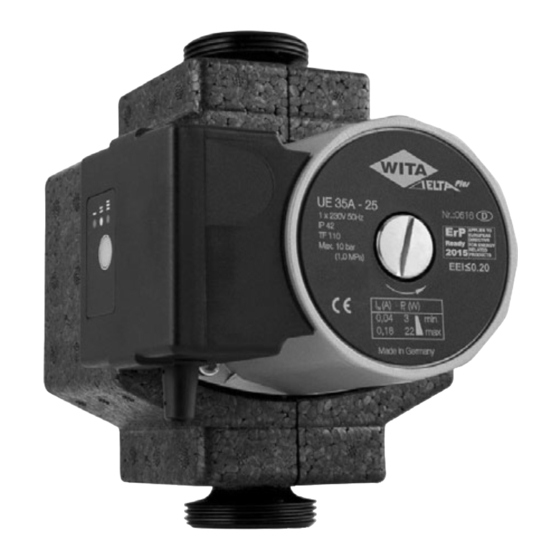

WITA Delta Plus UE 35A Serie Original Einbau- Und Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Delta Plus UE 35A Serie:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

NUR ORIGINAL MIT DER RAUTE®
WITA Delta Plus UE 35A-XX | UE 55A-XX
EEI
≤ 0,20
ORIGINAL EINBAU- UND
D
BETRIEBSANLEITUNG
SEITE 2–13
TRANSLATION OF THE ORIGINAL INSTALLATION
GB
AND OPERATING INSTRUCTIONS
PAGE 14–28
|
|
www.wita.de

Werbung

loading

Inhaltszusammenfassung für WITA Delta Plus UE 35A Serie

  • Seite 1 NUR ORIGINAL MIT DER RAUTE® WITA Delta Plus UE 35A-XX | UE 55A-XX ≤ 0,20 ORIGINAL EINBAU- UND BETRIEBSANLEITUNG SEITE 2–13 TRANSLATION OF THE ORIGINAL INSTALLATION AND OPERATING INSTRUCTIONS PAGE 14–28 www.wita.de...
  • Seite 2 Bedienungsanleitung WITA Delta Plus UE 35A-XX | UE 55A-XX Inhalt Konformitätserklärung ........................3 Sicherheitshinweise .........................4 2.1 Allgemeines ..............................4 2.2 Kennzeichnung von Hinweisen in der Betriebsanleitung ..............4 2.3 Personalqualifikation............................5 2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise ...............6 2.5 Sicherheitsbewusstes Arbeiten........................6 2.6 Sicherheitshinweise für den Betreiber ......................6 2.7 Sicherheitshinweise für Montage- und Wartungsarbeiten ..............7...
  • Seite 3 Bedienungsanleitung WITA Delta Plus UE 35A-XX | UE 55A-XX EU KONFORMITÄTSERKLÄRUNG Name des Ausstellers: WITA-Wilhelm Taake GmbH Pumpen-, Armaturen- und Regeltechnik Display HE Pumpen Böllingshöfen 85 D-32549 Bad Oeynhausen Gegenstand der Erklärung: Heizungs-Umwälzpumpe Typ: Delta Plus, Delta Plus PWM Ausführung:...
  • Seite 4 Bedienungsanleitung WITA Delta Plus UE 35A-XX | UE 55A-XX 2 Sicherheitshinweise 2.1 Allgemeines Diese Einbau- und Betriebsanleitung ist Bestandteil des Pro- duktes und enthält grundlegende Informationen, die bei Mon- tage, Betrieb und Wartung zu beachten sind. Aus diesem Grund muss sie unbedingt vor der Aufstellung vom Monteur und dem zuständigen Fachpersonal bzw.
  • Seite 5 Bedienungsanleitung WITA Delta Plus UE 35A-XX | UE 55A-XX Hier stehen nützliche Hinweise zur Hinweis Handhabung des Produktes. Sie machen auf mögliche Schwierigkeiten aufmerk- sam und sollen für einen sicheren Betrieb sorgen. Direkt am Produkt angebrachte Hinweise wie zum Beispiel: •...
  • Seite 6 Bedienungsanleitung WITA Delta Plus UE 35A-XX | UE 55A-XX 2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise Werden die Sicherheitshinweise nicht beachtet, kann dies eine Gefährdung von Personen, Umwelt und Anlage zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise führt zum Verlust jeglicher Schadenersatzansprüche.
  • Seite 7 Bedienungsanleitung WITA Delta Plus UE 35A-XX | UE 55A-XX • Gefährdungen durch elektrische Energie müssen ausgeschlossen werden. Hierzu sind z. B. die Vorschriften des VDE und der lokalen Energieversorgungsunternehmen zu beachten. Display HE Pumpen • Sollten an der Anlage Gefahren durch heiße oder kalte Teile auftreten, so müssen diese mit einem Berührungsschutz ver-...
  • Seite 8 Bedienungsanleitung WITA Delta Plus UE 35A-XX | UE 55A-XX zugelassenes Zubehör verwendet werden. Werden andere Teile verwendet, so ist eine Haftung des Herstellers für die daraus entstehenden Folgen ausgeschlossen. 2.9 Unzulässige Betriebsweisen Wird die Pumpe vom Netz getrennt, muss vor Wiedereinschal- ten eine Wartezeit von mindestens 1 Minute eingehalten werden.
  • Seite 9 Bedienungsanleitung WITA Delta Plus UE 35A-XX | UE 55A-XX 4 Bestimmungsgemäße Verwendung Die WITA Hoch-Effizienzpumpen Delta Plus UE 35A-XX/ 55A-XX sind für das Um- wälzen von Warmwasser in Zentralheizungen konzipiert und eignen sich auch zur Display HE Pumpen Förderung dünnflüssiger Medien im Bereich Industrie und Gewerbe. Sie sind auch für solartechnische Anlagen geeignet.
  • Seite 10 Bedienungsanleitung WITA Delta Plus UE 35A-XX | UE 55A-XX Zulaufdruck zulässiger Einsatzbereich Medien- Mindest-Zulaufdruck Temperaturbereich zulässige temperatur bei maximaler Medientemperatur Umgebungstemperatur < 75 °C 0,05 bar 0,005 MPa 0,5 m 75 °C - 90 °C 0,3 bar 0,03 MPa 3,0 m 25 °C...
  • Seite 11 Bedienungsanleitung WITA Delta Plus UE 35A-XX | UE 55A-XX Leuchtfeld Beschreibung leuchtet permanent rot oberste Konstantdrehzahlstufe leuchtet permanent gelb mittlere Konstantdrehzahlstufe leuchtet permanent grün unterste Konstantdrehzahlstufe blinkt rot dritte Proportionaldruckkurve blinkt gelb zweite Proportionaldruckkurve blinkt grün erste Proportionaldruckkurve 8 Montage Fig.
  • Seite 12 Bedienungsanleitung WITA Delta Plus UE 35A-XX | UE 55A-XX 9 Elektrischer Anschluss Achtung Lebensgefahr! Unsachgemäße Installation und unsachgemäßer elektrischer Anschluss können lebensgefährlich sein. Gefährdungen durch elektrische Energie sind auszuschließen. • Installation und elektrischen Anschluss nur durch Fachpersonal und gemäß der geltenden Vorschriften (z.
  • Seite 13 Bedienungsanleitung WITA Delta Plus UE 35A-XX | UE 55A-XX 11 Wartung/Service Vor Wartungs- Reinigungs- und Reparaturarbeiten Anlage spannungsfrei schalten und gegen unbefugtes Wiedereinschalten sichern. Display HE Pumpen Bei hohen Wassertemperaturen und Systemdrücken Pumpe vorher abkühlen lassen. Es besteht Verbrühungsgefahr! 12 Störungen, Ursachen und Beseitigungen Wartungsarbeiten oder Reparaturversuche dürfen nur von Fachpersonal unternommen werden.
  • Seite 14 Bedienungsanleitung WITA Delta Plus UE 35A-XX | UE 55A-XX Fehlerbild oder mögliche Ursache Abhilfe Codeanzeige der Pumpe Geräusche in der Anlage Luft im System Anlage entlüften Pumpenleistung zu hoch Pumpeneinstellungen überprüfen Pumpe macht Geräusche Luft in der Pumpe Pumpe entlüften ( siehe Kapitel 10 in der Anleitung ) zu geringer Anlagendruck Zulaufdrurck erhöhen...
  • Seite 15 Notizen...
  • Seite 16 Operating instrutions WITA Delta Plus UE 35A-XX | UE 55A-XX Table of Contents Declaration of Conformity ......................17 Safety Instructions.........................18 2.1 General ................................18 2.2 Identification of symbols in the operating instructions..............18 2.3 Personnel qualification..........................19 2.4 Danger of not observing safety instructions ..................20 2.5 Safety-conscious work..........................20...
  • Seite 17 Operating instrutions WITA Delta Plus UE 35A-XX | UE 55A-XX EU DECLARATION OF CONFORMITY Name of the issuer: WITA-Wilhelm Taake GmbH Display HE Pumpen Pump, valve and control technology Böllingshöfen 85 D-32549 Bad Oeynhausen Subject of the declaration: Heat circulation pump...
  • Seite 18 Operating instrutions WITA Delta Plus UE 35A-XX | UE 55A-XX 2 Safety Instructions 2.1 General These installation and operating instructions are a part of the product, and contain basic information that must be observed during installation, operation and maintenance. For this reason, the installer and specialist personnel or operators must read these instructions prior to set-up.
  • Seite 19 Operating instrutions WITA Delta Plus UE 35A-XX | UE 55A-XX This symbol indicates useful information Note for handling the product. It indicates potential difficulties and aims to ensure safe operation. Signs attached directly on the product, such as: • direction of rotation arrow •...
  • Seite 20 Operating instrutions WITA Delta Plus UE 35A-XX | UE 55A-XX 2.4 Danger of not observing safety instructions Not observing the safety information can endanger persons, the environment and the system. Not observing the safety instructions shall result in the loss of any and all claims to warranty.
  • Seite 21 Operating instrutions WITA Delta Plus UE 35A-XX | UE 55A-XX • Observe the instructions in local or general regulations (e.g. IEC, VDE, etc.), and those of the local energy supplier. • In the event of hazards arising from the system due to Display HE Pumpen contact with hot or cold parts, these parts must be fitted...
  • Seite 22 Operating instrutions WITA Delta Plus UE 35A-XX | UE 55A-XX bear no liability for any consequences resulting from the use of other parts. 2.9 Unpermitted operation If the pump is disconnected from the power supply, wait at least 1 minute before reactivating. Otherwise, the pump's inrush current limit has no effect, which can lead to functional errors or damage to any connected heating controller.
  • Seite 23 WITA Delta Plus UE 35A-XX | UE 55A-XX 4 Intended Use The WITA Delta Plus high-efficiency pumps are designed for circulating hot water in central heating systems, and are also suitable for conveying thin liquid media in industry and commerce. They can also be used in photovoltaic systems.
  • Seite 24 Operating instrutions WITA Delta Plus UE 35A-XX | UE 55A-XX Inlet pressure Permissible range of application fluid Minimum inlet pressure Temperature range Permissible fluid temperature at maximum temperature ambient temperature < 75 °C 0.05 bar 0.005 MPa 0.5 m 75 °C - 90 °C 0.3 bar...
  • Seite 25 Operating instrutions WITA Delta Plus UE 35A-XX | UE 55A-XX Illuminated panel Description red lights permanently Upper constant speed level orange lights permanently Second constant speed level green lights permanently Lower constant speed level red flashes Upper proportional pressure curve orange flashes...
  • Seite 26 Operating instrutions WITA Delta Plus UE 35A-XX | UE 55A-XX 9 Electrical connection Warning: Risk of death! Improper installation and improper electrical connection can present a fatal hazard. Hazards posed by electrical power must be eliminated. • Only have installation and electrical connection performed by a specialist and in line with the valid regulations (e.g.
  • Seite 27 Operating instrutions WITA Delta Plus UE 35A-XX | UE 55A-XX 11 Service and Maintenance Switch off the power to the system before performing maintenance, cleaning or repair work, and secure it against unauthorised reactivation. Allow the pump to cool down in the event of high temperatures and system pressures.
  • Seite 28 Operating instrutions WITA Delta Plus UE 35A-XX | UE 55A-XX Error indication or possible causes remedy Error code in the display of the pump Noises in the system Air in the system bleed the system Capacity of the pump too high...
  • Seite 29 Notes...
  • Seite 30 Notes...
  • Seite 31 Notes Display HE Pumpen...
  • Seite 32 NUR ORIGINAL MIT DER RAUTE® WITA - Wilhelm Taake GmbH HEL-WITA Sp. z o.o. Böllingshöfen 85 | D-32549 Bad Oeynhausen Zielonka, ul. Biznesowa 22 | 86-005 Białe Błota Tel.: +49 5734 512380 | Fax: +49 5734 1752 Tel.: + 52 564 09 00 | Fax: + 52 564 09 22 www.wita.de | info@wita.de...
