Bosch Divar Schnellinstallation

Schnellinstallation
PC
RS232
ATM/POS
bridge
Terminator**
Storage Array
AutoDome

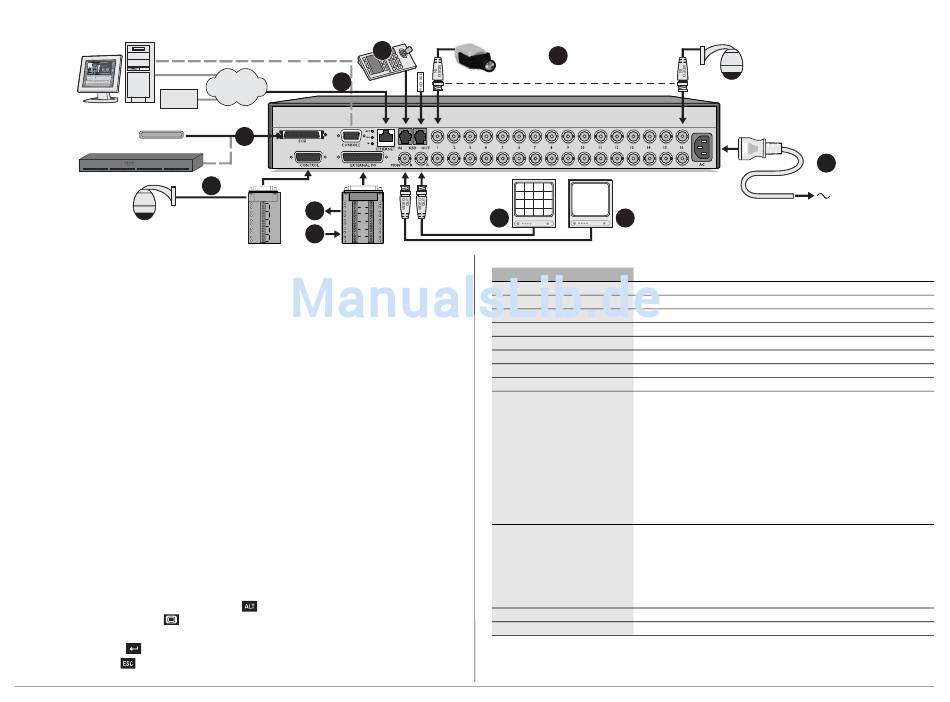

Hauptanschlüsse
1.
Schließen Sie die Kameras an die BNC- Durchschleif- Kameraeingäng* (automatisch terminiert) an.
2.
Schließen Sie Monitor A an den BNC- Ausgang MON A an.
Optionale Anschlüsse
3.
Schließen Sie Monitor B an den BNC- Ausgang MON B an.
4.
Schließen Sie bis zu 16 (Alarm)eingänge über die mitgelieferte 25-polige Sub-D Anschlussplatine an.
5.
Schließen Sie bis zu 4 Alarmausgangsrelais über die mitgelieferte 25-polige Sub-D Anschlussplatine an.
6.
Schließen Sie eine Tastatureinheit an der Buchse KBD IN an.
7.
Schließen Sie eine Steuereinheit für Schwenken/Neigen/Zoomen über die mitgelieferte 15-polige
Sub-D Anschlussplatine an.
8.
Schließen Sie Ihr Netzwerk über den Ethernet- Port an, oder nutzen Sie den RS232- Anschluss für
die direkte Verbindung zu einer seriellen PC- Schnittstelle.
9.
Schließen Sie eine externe Speichereinheit über den schmalen 50-Pin-SCSI-2-Port an. (Für Divar-
Modelle mit integriertem DVD-Brenner: Entfernen Sie den mitgelieferten Terminator nur zum
Anschließen eines Disk Arrays vom SCSI-Anschluss!)
Einschalten
10.
Schalten Sie alle angeschlossenen Geräte ein.
11.
Stecken Sie das Netzkabel in das Gerät.
Erste Nutzung
Beim ersten Einsatz des Menüs öffnet sich das Menü "Schnellinstallation". Geben Sie diese
Grundeinstellungen ein, um das Gerät betriebsbereit zu machen. (Das Menü "Schnellinstallation" kann
jederzeit wieder über das Menü "Systemeinstellungen"/"Schnellinstallation" geöffnet werden.)
Umgang mit dem Menü
•
Zum Öffnen des Menüs drücken Sie die Taste ALT
dort drücken Sie die Menütaste .
•
Mit den Pfeiltasten bewegen Sie sich durch ein Menü oder eine Liste.
•
Mit der Auswahltaste wählen Sie ein Untermenü oder einen Menüpunkt aus.
•
Mit der Escape-Taste gelangen Sie wieder zurück.
Bosch Security Systems
6
8
LAN / WAN
9
7
R
SHIELD 1A 3A
E
+ 1B 3B
5 L
CTRL 1
- 2A A 4A
2B Y 4B
SHIELD
+ GND
CTRL 2
- 1 9
IN
SHIELD 2 10
+ GND
CTRL 3
- 3 11
IN
SHIELD 4 12
+ GND
4
CTRL 4
- 5 13
IN
6 14
SHIELD
+ GND
CTRL 5
- 15
7
IN
SHIELD 8 16
, wodurch Sie in den Alternativmodus gelangen;
1
x16*
2 3
A B
SCHNELLINSTALLATION
SPRACHE
Wählen Sie aus der Liste die Menüsprache aus.
ZEITZONE Wählen Sie eine Zeitzone aus der Liste aus.
ZEITFORMAT Wählen Sie entweder das 12- oder das 24-Stunden-Format.
ZEIT
Geben Sie die aktuelle Zeit ein.
DATUMSFORMAT
Wählen ein Datumsformat: Monat (MM), Tag (TT) oder Jahr (JJJJ) an erster Stelle.
DATUM Geben Sie das aktuelle Datum ein.
AKTIVE KAM. Aktivieren Sie Kameras über die K.tasten. Nur aktiv. Kameras werden konfiguriert.
ALARM MONITOR
Wählen Sie den Monitor aus, auf dem Eingangsalarmmeldungen angezeigt werden.
AUFZEICHNUNGEINRICHTEN > In diesem Untermenü können Sie grundlegende Aufzeichnungseinst. festlegen.
> TAGESZEITRAUM Definieren Sie den Zeitraum, zu dem das Tagesprofil aktiv ist. Das WE-/Nachtprofil
wird für den Rest der 24 Stunden aktiviert.
> WOCHENENDE Definieren Sie die Wochenendtage (WE-/Nachtprofil den ganzen Tag lang aktiviert)
oder wählen Sie "keine" für die gleichen Einstellungen an allen Tagen.
> GESCHW. TAG Wählen Sie die normale Aufz.geschwindigkeit für das Tagesprofil.
> GESCHW. WE/NACHT
Wählen Sie die normale Aufz.geschwindigkeit für das Nachtprofil.
> ALARMEINGANG AKTIVIER FÜR Wählen Sie die Profile, bei denen Alarmeingänge aktiviert werden.
> ALARMEINGANGAUFZEICHNUNG Wählen Sie die Aufz.geschwindigkeit, wenn ein Eingang aktiviert ist.
> BEWEGUNG AKTIVIEREN FÜR
Wählen Sie die Profile und Kameras (durch Drücken der Kamerataste), für die
Bewegungsereignisse aktiviert werden sollen.
> BEWEGUNGSAUFZEICHNUNG
Wählen Sie die Aufz.geschwindigkeit, wenn eine Bewegung registriert wird.
> VERBLEIBENDE AUFNAHMEZEIT
Schätzung der Aufz.dauer auf Grundlage von Speicherplatz und Einstellungen.
NETZWERKEINRICHTEN >
In diesem Untermenü können Sie Einstellungen für die Netzwerksteuerung festlegen.
> DHCP
"Ja": IP-Adresse, Subnetzmaske & Standard-Gateway automatisch zuweisen.
> DVR-NAME
Geben Sie einen Divar-Namen ein, der im Netzwerk verwendet werden soll.
> IP-ADRESSE
Geben Sie die Adressen für IP, Subnetzmaske und Standard-Gateway ein, wenn
> SUBNETZMASKE
"DHCP" auf "Nein" steht.
> STANDARD-GATEWAY
> MAC-ADRESSE
Die MAC-Adresse ist schreibgeschützt.
> BANDBREITENLIMIT
Schränken Sie die Netzwerkbandbreite durch einen "MBPS" zwischen 0 und 100 ein.
INSTALLIEREN Mit dieser Schaltfläche speichern Sie die Einstellungen und schließen das Menü.
ABBRECHEN Mit dieser Schaltfläche schließen Sie das Menü, ohne die Änderungen zu speichern.
* je nach Modell 6, 9 oder 16 / ** nur für Divar-Modelle mit integriertem DVD-Brenner
Divar
Digital Versatile Recorder
AutoDome
11
110 - 240 Vac
DE
