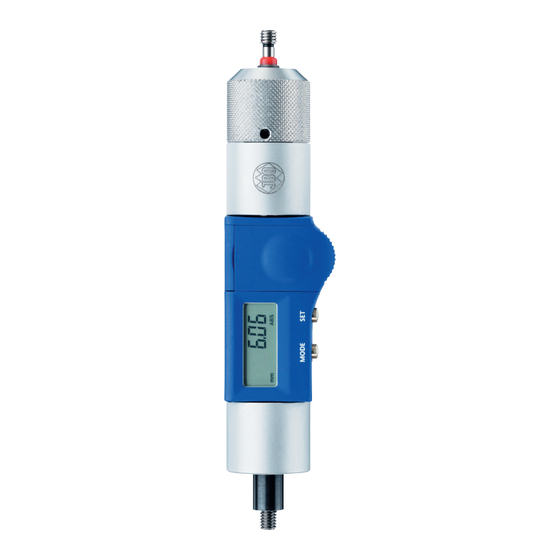

JBO MultiCheck Digital Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MultiCheck Digital:

Werbung

Quicklinks

Diese Anleitung herunterladen
Tel: +49 (0)74 32/ 90 87-0
Fax: +49 (0)74 32/ 90 87-60
contact@johs-boss.de
www.johs-boss.de
MultiCheck Digital-Bedienungsanleitung
Instruction manual

Werbung

loading

Verwandte Anleitungen für JBO MultiCheck Digital

Inhaltszusammenfassung für JBO MultiCheck Digital

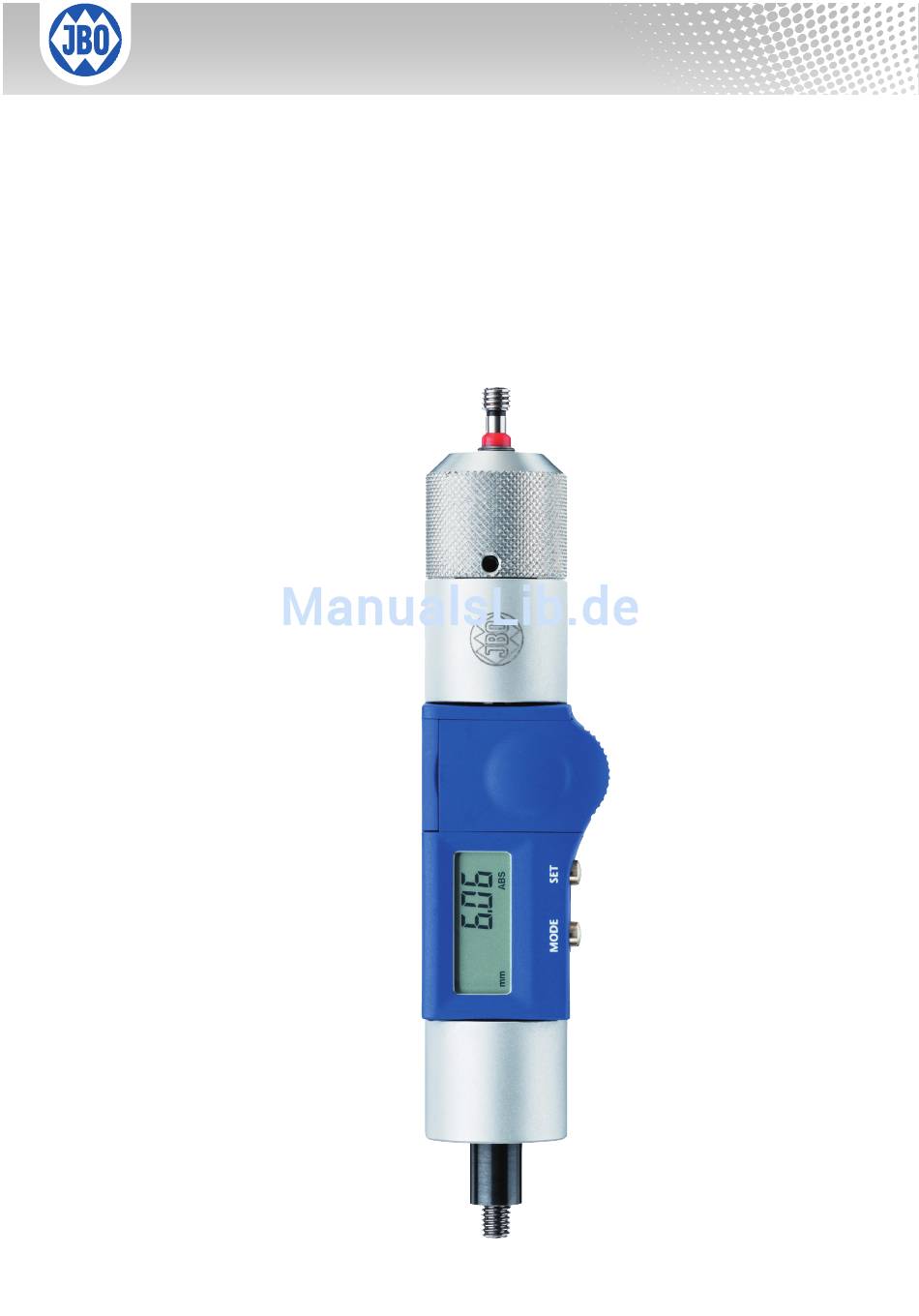

  • Seite 1 Tel: +49 (0)74 32/ 90 87-0 Fax: +49 (0)74 32/ 90 87-60 contact@johs-boss.de www.johs-boss.de MultiCheck Digital-Bedienungsanleitung Instruction manual...
  • Seite 2 Tel: +49 (0)74 32/ 90 87-0 Fax: +49 (0)74 32/ 90 87-60 contact@johs-boss.de www.johs-boss.de Einleitung: Die Tiefenmessung eines Innengewindes mittels eines konventionellen Gewindegrenzlehrdornes stellt ein nicht sehr genaues Verfahren dar. Um diese Aufgabe wesentlich zeitsparender und exakter durchführen zu können wurde dieser kombinierte Ge- windelehrdorn mit Tiefenmesshülse entwickelt.
  • Seite 3 Tel: +49 (0)74 32/ 90 87-0 Fax: +49 (0)74 32/ 90 87-60 contact@johs-boss.de www.johs-boss.de Ablauf der Prüfung des zylindrischen Innengewindes mittels Gewindegrenzlehrdorn Procedure of inspection for internal threads with gauges Anwendung des Gutlehrdorns Der Gewinde-Gutlehrdorn prüft das Paarungsmaß des Innengewindes. Er prüft hierbei die Einhaltung des Mindestmaßes des Flankendurchmessers einschließlich der Steigungsabweichung, Teilflankenabweichungen und Formabweichungen, die eine scheinbare Verkleinerung des Flankendurchmessers bewirken.
  • Seite 4 Tel: +49 (0)74 32/ 90 87-0 Fax: +49 (0)74 32/ 90 87-60 contact@johs-boss.de www.johs-boss.de Wichtig: Bevor die Lehre in Betrieb genommen wird muß durch Drücken des SET-Knopfes an der Elektronik die Anzeige auf Null gestellt werden. Dann ist der DigiMultiCheck zum Einsatz bereit. Important: Before starting, the readout has to be zeroed by pressing the SET button on the Electronics.

  • Seite 5: Ablauf Der Prüfung

    Tel: +49 (0)74 32/ 90 87-0 Fax: +49 (0)74 32/ 90 87-60 contact@johs-boss.de www.johs-boss.de Ablauf der Prüfung Procedure of measuring 1. Ansetzen des Prüfdorns Put the plug gauge above the thread 2. Vorsichtiges Ansetzen und Eindrehen des Prüfdornes Screw the plug gauge with caution into the thread 3.
  • Seite 6 Tel: +49 (0)74 32/ 90 87-0 Fax: +49 (0)74 32/ 90 87-60 contact@johs-boss.de www.johs-boss.de DigiMultiCheck - Elektronik Electronics Abdeckung für RS 232-Schnittstelle Cover of the RS 232-interface (Mode) Taste (SET) Taste Abdeckung für Batterie (Cr2032) (Mode) button (SET) button Battery cover (Cr2032) Daten Elektronik: Electronics data: Messbereich...

  • Seite 7: Erweiterte Funktionen

    Tel: +49 (0)74 32/ 90 87-0 Fax: +49 (0)74 32/ 90 87-60 contact@johs-boss.de www.johs-boss.de Erweiterte Funktionen Advanced functions [ MODE ] Taste [ SET ] Taste [ MODE ] Button [ SET ] Button ABS MODE REL MODE ( Auto OFF ) HOLD ZERO 12,34...

  • Seite 8: Anschluss Der Seriellen Schnittstelle

    Tel: +49 (0)74 32/ 90 87-0 Fax: +49 (0)74 32/ 90 87-60 contact@johs-boss.de www.johs-boss.de Anschluss der seriellen Schnittstelle Connecting the serial interface Zum Anschließen des seriellen Kabels ( optional ) muss zuerst die Abdeckung (1) entfernt werden. Dieses muss anschließend mit der beschrifteten Seite nach unten in die Aussparung gesteckt werden.
  • Seite 9 Tel: +49 (0)74 32/ 90 87-0 Fax: +49 (0)74 32/ 90 87-60 contact@johs-boss.de www.johs-boss.de Austausch eines nicht mehr maßhaltigen Gewindelehrdornes Renew of worn out thread plug gauges Voraussetzung: Für das Austauschen von Gewindelehrdornen ist ein Montagesatz erforderlich der aus Sechskantmutter, Distanzstück “lang” für Gutseite und Distanzstück “kurz”...
  • Seite 10 Tel: +49 (0)74 32/ 90 87-0 Fax: +49 (0)74 32/ 90 87-60 contact@johs-boss.de www.johs-boss.de Justierung des DigiMultiChecks: Adjustment of the DigiMultiCheck: Nach dem Einbau eines neuen Gewindelehrdornes erfolgt die Justierung des DigiMultiChecks. Bei einem MultiCheck gibt es zwei Einstellgrößen. The DigiMultiCheck has to be adjusted after fitting of the plug gauges. A check and fine adjustment suffice, if plug gauges with the same thread as before have been fitted.
  • Seite 11 Tel: +49 (0)74 32/ 90 87-0 Fax: +49 (0)74 32/ 90 87-60 contact@johs-boss.de www.johs-boss.de 2. Elektronik auf Null stellen: Nach der Lehrenjustierung muß noch durch Drücken des SET-Knopfes an der Elektronik die Anzeige auf Null gestellt werden. Dann ist der DigiMultiCheck zum Einsatz bereit. 2.
