FUTABA R2001SB Bedienungsanleitung Seite 2

BINDUNGSVORGANG
1. Bringen Sie den Sender in unmittelbare Nähe zu dem
Empfänger (weniger als 50 cm).
2. Sender und Empfänger einschalten.
3. Drücken und halten Sie den Link-Taster am Empfänger für
mehr als 2 Sekunden gedrückt.
4. Wenn die LED am Empfänger dauerhaft grün leuchtet, ist der
Bindungsvorgang abgeschlossen.
S.BUS
Der R2001SB unterstützt das S.BUS System. Durch S.BUS ist die Verkabelung besonders einfach und übersicht-
lich. So muss bei der Montage der Tragflächen beispielsweise nur noch ein Servokabel verbunden werden - egal
wieviele Servos sich in der Tragfläche befinden. Dabei werden die Servos, Kreisel etc. digital angesteuert und kön-
nen hintereinander angeschlossen werden.
ACHTUNG
Schalten Sie IMMER zuerst den Sender, dann den
Empfänger ein. Beim Ausschalten in umgekehrter
Reihenfolge verfahren. Prüfen Sie VOR JEDEM
Start alle Funktionen am Modell!

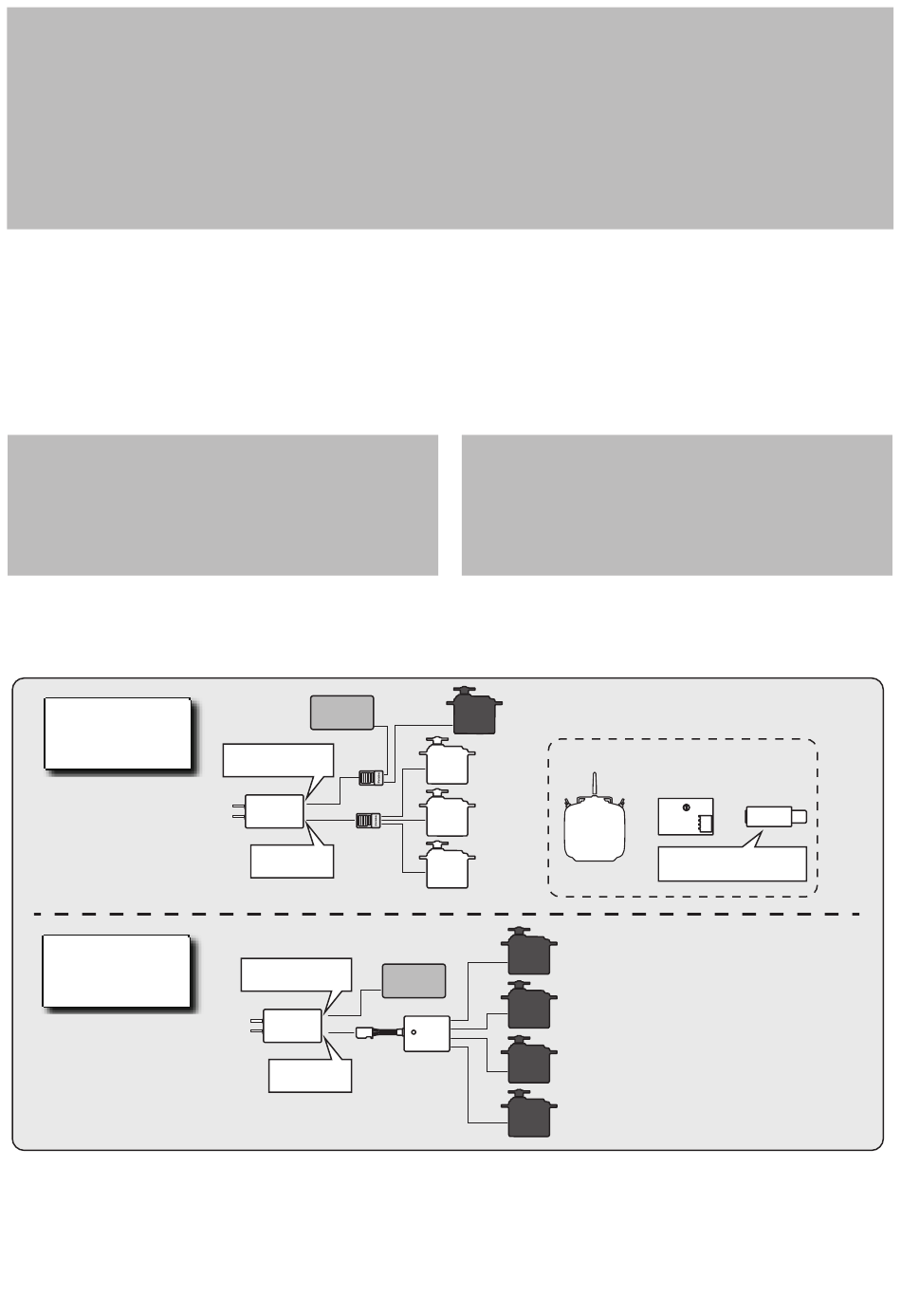

ANSCHLUSS-BEISPIELE
Anschluss von
S.BUS Servos
Anschluss von
PWM-Servos am
S.BUS System
Änderungen sind ohne vorherige Ankündigung möglich! Fehler, Irrtümer und Liefermöglichkeiten
bleiben vorbehalten. Jeder Nachdruck, auch auszugsweise, bedarf unserer
Ripmax GmbH • Stuttgarter Strasse 20/22 • D-75179 Pforzheim
Fon: +49 (0)7231 - 469 410 • Fax: +49 (0)7231 - 469 41 49 • www.ripmax.de • info@ripmax.de
Akku
CH3 PWM Port
HUB
R2001SB
HUB
S.BUS Port
CH3 PWM Port
Akku
R2001SB
S.BUS Port
ausdrücklichen, schriftlichen Genehmigung!
• In Verbindung mit dem TM-FH RF Sendermodul kann Fail Safe
nur für CH3 programmmiert werden.
ACHTUNG
• Schalten Sie Sender und Empfänger nach dem Bindungs-
vorgang aus und wieder ein. Prüfen Sie SORGFÄLTIG, ob
der Empfänger auf Ihren Sender reagiert!
• Entfernen Sie während des Bindungsvorgangs das Motor-
ritzel vom Motor oder trennen Sie die Verbindung zwischen
Motor und Regler, um ein unkontrolliertes Anlaufen des
Antriebs zu vermeiden!
ACHTUNG
S.BUS-Komponenten NIEMALS bei eingeschal-
tetem Empfänger anschließen oder abziehen! Es
kann zu einer fehlerhaften Erkennung des Gerätes
kommen!
PWM = Herkömmliches Servo
Anschluss nur an CH3 möglich
PWM
Servo
Programmierung der S.BUS Komponenten
S.BUS
Servo
S.BUS
Sender m.
Servo
S.BUS-
Programm
S.BUS
Servo
• SBD-2 / SBD-1 sind Konverter für den Anschluss
PWM
von PWM-Servos am S.BUS System
Servo
• SBD-2 - Ausgelegt für 8 PWM-Servos
PWM
Servo
• SBD-1 - Ausgelegt für 3 PWM-Servos
SBD-2
Vor dem Einbau des SBD-1 in das Modell, müssen die
Kanäle für die Servoausgänge (SX1~SX3) programmiert
PWM
werden (mit SBC-1 oder CIU-2/3 Interface).
Servo
Beachten Sie außerdem die Anleitungen der jeweiligen
S.BUS-Komponenten.
PWM
Servo
CIU-2/3
oder
SBC-1
Treiber & S-LINK Software
erforderlich
