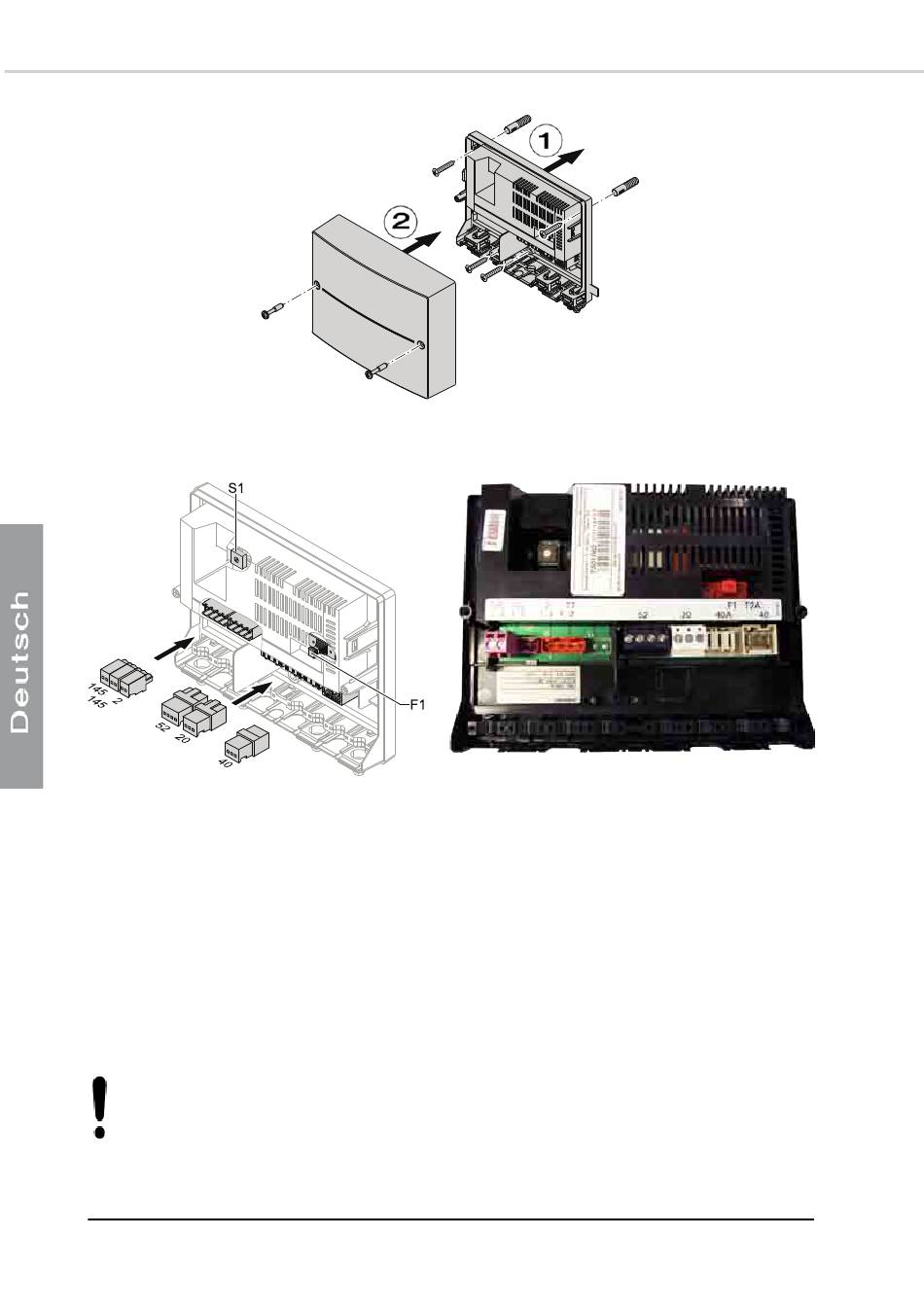

2.3. ANSCHLUSSKASTEN
Den Kasten an der Wand befestigen.
2.4. ELEKTRISCHE ANSCHLÜSSE
2.4.1. ÜBERSICHT ÜBER DIE ELEKTRISCHEN ANSCHLÜSSE
F1
Sicherung
S1
Drehschalter
Stecker 230 V¬
20
Pumpe des Heizkreislaufs (nicht mitgeliefert)
40
Stromversorgung
52
Servomotor des Mischventils
Niedrigstspannungsanschlüsse
2
Abgangssonde
145
BUS KM
Achtung
Eine elektrostatische Stromladung kann die elektronischen Komponenten beschädigen.
Ein geerdetes Objekt, wie Heizungs- oder Wasserleitungen, vor Beginn der Arbeiten berühren, um die elektrostatische
Stromladung abzuleiten.
6
