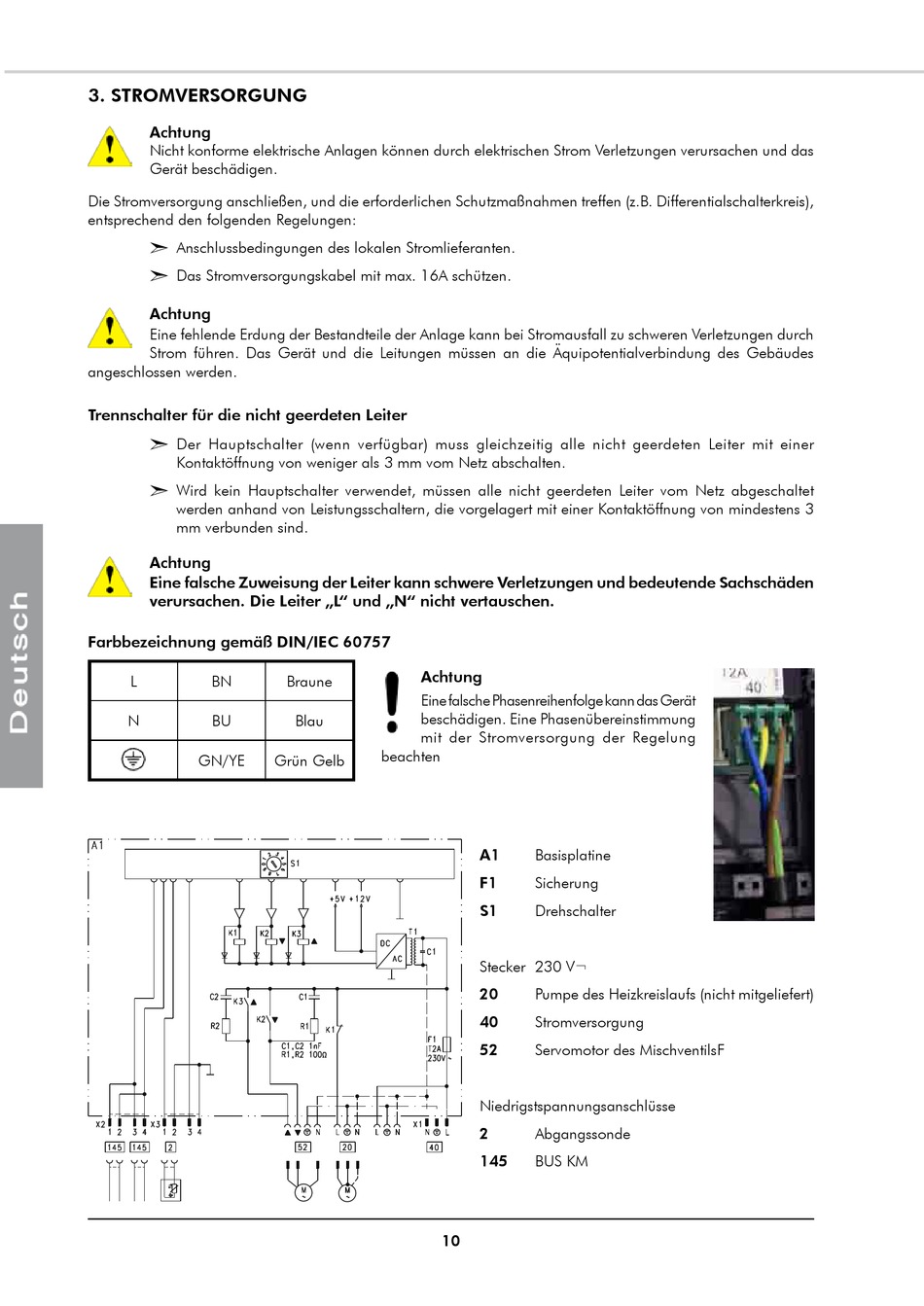

3. STROMVERSORGUNG

Achtung
Nicht konforme elektrische Anlagen können durch elektrischen Strom Verletzungen verursachen und das
Gerät beschädigen.
Die Stromversorgung anschließen, und die erforderlichen Schutzmaßnahmen treffen (z.B. Differentialschalterkreis),
entsprechend den folgenden Regelungen:
² Anschlussbedingungen des lokalen Stromlieferanten.
² Das Stromversorgungskabel mit max. 16A schützen.
Achtung
Eine fehlende Erdung der Bestandteile der Anlage kann bei Stromausfall zu schweren Verletzungen durch
Strom führen. Das Gerät und die Leitungen müssen an die Äquipotentialverbindung des Gebäudes
angeschlossen werden.
Trennschalter für die nicht geerdeten Leiter
² Der Hauptschalter (wenn verfügbar) muss gleichzeitig alle nicht geerdeten Leiter mit einer
Kontaktöffnung von weniger als 3 mm vom Netz abschalten.
² Wird kein Hauptschalter verwendet, müssen alle nicht geerdeten Leiter vom Netz abgeschaltet
werden anhand von Leistungsschaltern, die vorgelagert mit einer Kontaktöffnung von mindestens 3
mm verbunden sind.
Achtung
Eine falsche Zuweisung der Leiter kann schwere Verletzungen und bedeutende Sachschäden
verursachen. Die Leiter „L" und „N" nicht vertauschen.
Farbbezeichnung gemäß DIN/IEC 60757
L BN
N BU
GN/YE
Achtung
Braune
Eine falsche Phasenreihenfolge kann das Gerät
beschädigen. Eine Phasenübereinstimmung
Blau
mit der Stromversorgung der Regelung
beachten
Grün Gelb
10
A1 Basisplatine
F1 Sicherung
S1 Drehschalter
Stecker 230 V¬
20 Pumpe des Heizkreislaufs (nicht mitgeliefert)
40 Stromversorgung
52 Servomotor des MischventilsF
Niedrigstspannungsanschlüsse
2 Abgangssonde
145 BUS KM
